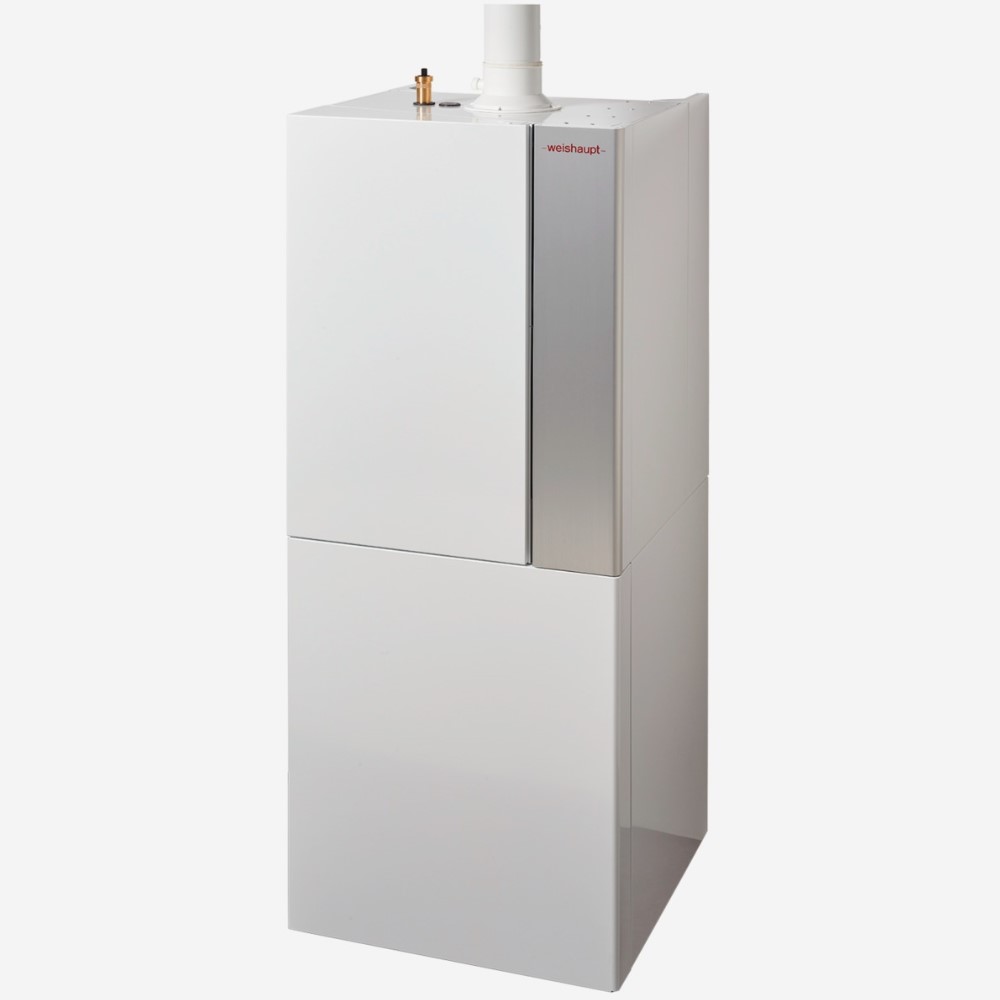

Weishaupt Gasbrennwert Kompaktgerät Paket WTC-GB 15-B K-80P Zirkulation/Pumpe oben

Weishaupt Paket WTC-GB 15-B K-80P Gas, mit Zirkulationsstrang/Pumpe,oben

Artikelnummer: 894400

Lieferumfang:

• 1x 48301502 Gas-Brennwertkessel WTC-GB15-B K-80P mit Power-Speicher 80l (WEM)
• 1x 50900000822 Außenfühler NTC 2k für WAB, WBB, WSB, WGB, WTC-G 15-150, WTC-GB 470/620
• 1x 48300001632 Rohrgruppe WHI pipe K-115P-t #1 WTC-GB15/25K-P80/115+K-I, Anschluss oben
• 1x 48300001742 Zirkulationsgruppe WHI circu 15-3-r #2 WTC-GB15/25K-P80/115+K-I oben mit Pumpe

Beschreibung:

• Gasbrennwert-Kompaktgerät mit integriertem Warmwasserspeicher
• Großer Modulationsbereich 1,9 bis 15,1 kW
• Ladespeicher für hohe Warmwasserleistung und Brennwertnutzen
• Mit Hocheffizienz-Hybridpumpe
• Integrierte Internet-Schnittstelle
• Normnutzungsgrad > 110 %
• Elektronische Verbrennungsregelung (Scot) Verbrauchskontrolle durch integrierten Wärmemengenzähler
• mit Anschlussgruppe rechts und Zirkulationsstrang mit integrierter Pumpe

Bodenstehender Gas-Brennwertkessel Ausführung K-80P: Trinkwassererwärmung über integrierten Speicher 80 Liter, WAS 80 Power/Bloc-P.
Durch die Beladung mittels Plattenwärmetauscher ergibt sich eine hohe Warmwasserleistung und eine niedrige Rücklauftemperatur zum Kessel, was die Brennwertnutzung erhöht. Trinkwasserberührte Flächen geschützt durch hochwertiges nickelfreies Email. Zusätzlich kathodischer Korrosionsschutz durch Magnesiumanode.
Alternativ kann eine Fremdstromanode nachgerüstet werden.
Mit integrierter drehzahlgeregelter Hocheffizienz-Hybrid-Pumpe, Warmwasserumschaltventil und Membranausdehnungsgefäß 18 Liter.
Absperreinrichtungen für Gas und Heizung sind bereits integriert.

Für geschlossene Heizungsanlagen nach EN 12828.
Betrieb ohne Mindestumlaufwassermenge.
Zugelassen für Gasarten E, LL und B/P.
Weishaupt Gas-Brennwertsysteme WTC-G 15 bis 60-B sowie WTC-G 80 bis 150 sind für einen Wasserstoffanteil im Erdgas von bis zu 20 Volumenprozent durch den DVGW zertifiziert. Die DVGW-Prüfstelle hat darüber hinaus die Eignung und den sicheren Betrieb für einen Wasserstoffanteil bis 30 Volumenprozent im Erdgas bestätigt.
Für raumluftabhängigen und -unabhängigen Betrieb.
Kesselkörper aus hochwertigem Aluminium- Silizium-Sandguss. Die großzügig dimensionierte Wärmetauscherfläche gewährleistet niedrige Abgastemperaturen und höchste Wirkungsgrade. Große Revisionsöffnungen ermöglichen eine wirkungsvolle Reinigung der Heizflächen.

Weitere Komponenten:
- analoger Manometer und digitaler Druckaufnehmer.
- Luftsammeltopf mit automatischem Entlüfter.
- Ultraschall-Volumenstromsensor.

Geräuscharmer modulierender Premix-Flächenbrenner für niedrige
CO- und NOx-Emissionen.
Die elektronische Verbrennungsregelung System Scot sorgt kontinuierlich für optimale Verbrennung mit höchstem Wirkungsgrad und niedrigen Emissionen und bietet zusätzliche Vorteile:
- Einfache Inbetriebnahme
- Ausregelung von Gas-Qualitäts- und Druckschwankungen
- Automatische Erkennung verschiedener Erdgasarten
- Einfache Umstellung auf Flüssiggas ohne Umbauteile
- Verlängerte Prüfintervalle für Schornsteinfeger (alle 3 Jahre)

Modulares Regelsystem WEM zur Regelung eines witterungs- und raumtemperaturgeführten Pumpenheizkreises und eines Trinkwasserspeichers.

Systemregler WEM-SG mit
- intuitiver Menüführung über Symbolik (Icon) und Klartext durch Drehen und Drücken
- Inbetriebnahme-Assistent mit Hydraulikauswahl
- frei belegbares Favoritenmenü
- Grafikfarbdisplay
- Wärmemengenanzeige
- Speicher-Einmalladung (Warmwasser-Push)
- Antilegionellenfunktion
- integrierte LAN-Schnittstelle zur Anbindung an das WEM-Portal. Über das WEM-Portal kann nach Entrichtung einer Nutzungsgebühr per App oder PC auf das Heizsystem zugegriffen werden (Ferneinstellung, Datenaufzeichnung, Störmeldungen, etc.)
- Ein multifunktionaler Ausgang zur wahlweisen Ansteuerung von externen Pumpen (für Heizung, Speicherladung, oder Warmwasser-Zirkulation), eines externen Gasventils oder als Stör- oder Betriebsmeldeausgang nutzbar.
- Zwei Eingangskontakte zur optionalen Nutzung als Sperrkontakt für Heizbetrieb, Warmwasserbetrieb oder Wärmeerzeuger.
- Temperatur- und Volumenstromregelung einer hydraulischen Weiche zur Vermeidung von Rücklaufanhebung.
- Einzelzugentlastung für sämtliche Kabel externer Komponenten. Abschirmblech an sämtlichen Kleinspannungsleitungen.
- integriertes Einsteckmodul mit zwei Schaltausgängen, PWM-Ausgang, zwei Fühlereingängen, 0-10 Volt-Eingang zur Kesselführung über externe Wärmeanforderung
- CAN-Bus-Schnittstelle zur Kommunikation mit weiteren WEM-Regelkomponenten. Das System kann bis auf 24 Mischerheizkreise mit jeweils bis zu 3 Raumfühlern erweitert werden.

Anforderungen an die Heizwasserqualität VDI 2035 oder vergleichbarer nationaler und/oder regionaler Vorschriften sind zu erfüllen.

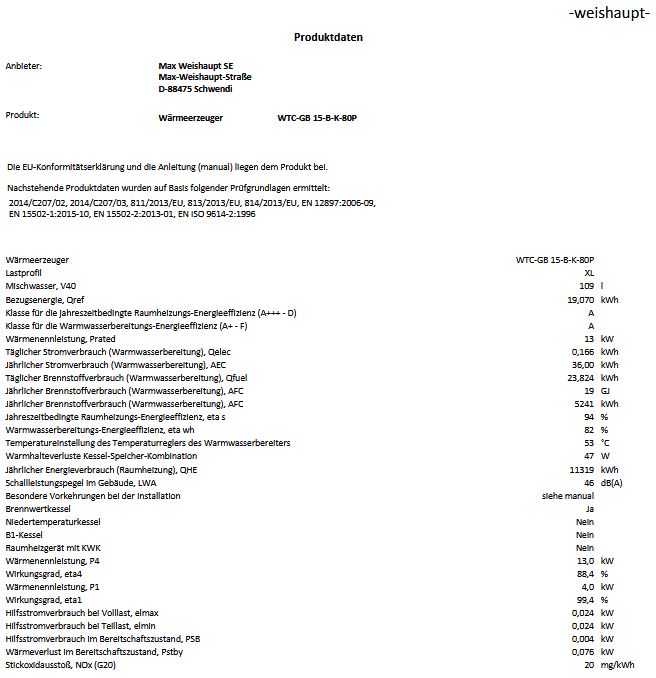

Technische Daten Weishaupt WTC-GB 15-B K-80P:

• Feuerungswärmeleistung: 2,0 - 14,0 kW
  Nennleistung modulierend (Tv/Tr 50/30 °C) 2,1 - 15,1 kW
  Nennleistung modulierend (Tv/Tr 80/60 °C) 1,9 - 13,7 kW
  Kesselwirkungsgrad nach EN 15502-1:2015, direkte Methode in Prozent:
  eta_100 (eta_4): Hi 98,2 (Hs 88,4)
  eta_30 (eta_1): Hi 110,4 (Hs 99,4)
  Zulässiger Betriebsdruck in bar: 3
  Gewicht in kg: 116
  (Gesamtgewicht Gerät und Speicher).
  Zur einfacheren Einbringung wird das Kompaktgerät in zwei Teilen (Gerät/Speicher) geliefert.

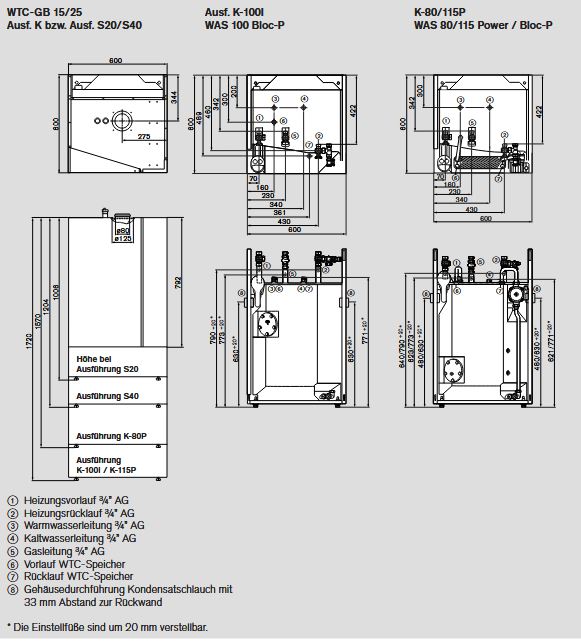

  Geräteabmessungen Breite / Höhe / Tiefe in mm: 600 / 1572 / 600
  Zuluft-/Abgas-Anschluss: DN 125/80
• Technische Daten Speicher:
  Max. Betriebstemperatur Trinkwasser:
  95 °C
  Max. Betriebstemperatur Heizwasser:
  110 °C
  Max. Betriebsdruck für Trink- und Heizwasser: 10 bar
  Folgende Angaben bei 60 °C Vorlauftemperatur, 45 °C Speichertemperatur und Heizwasservolumenstrom 1 m3/h:
  Dauerleistung: 14,5 kW
  Leistungskennzahl NL: 1,1

Installation:

• Die Montage (Gas /Wasser) sowie die Erstinbetriebnahme und die Wartung dieses Gerätes dürfen nur von einem SHK-Anlagenmechaniker in Übereinstimmung mit den gültigen Vorschriften sowie entsprechend dieser Anweisung ausgeführt werden!
