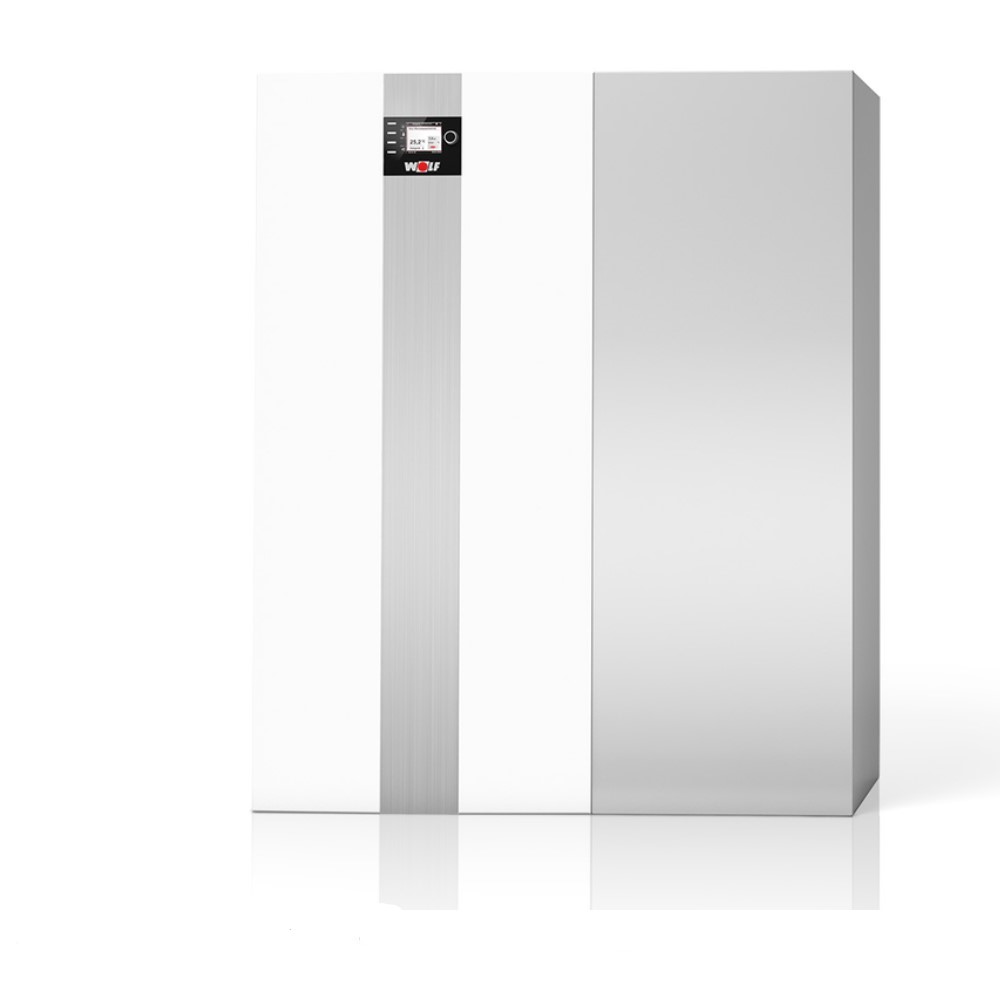

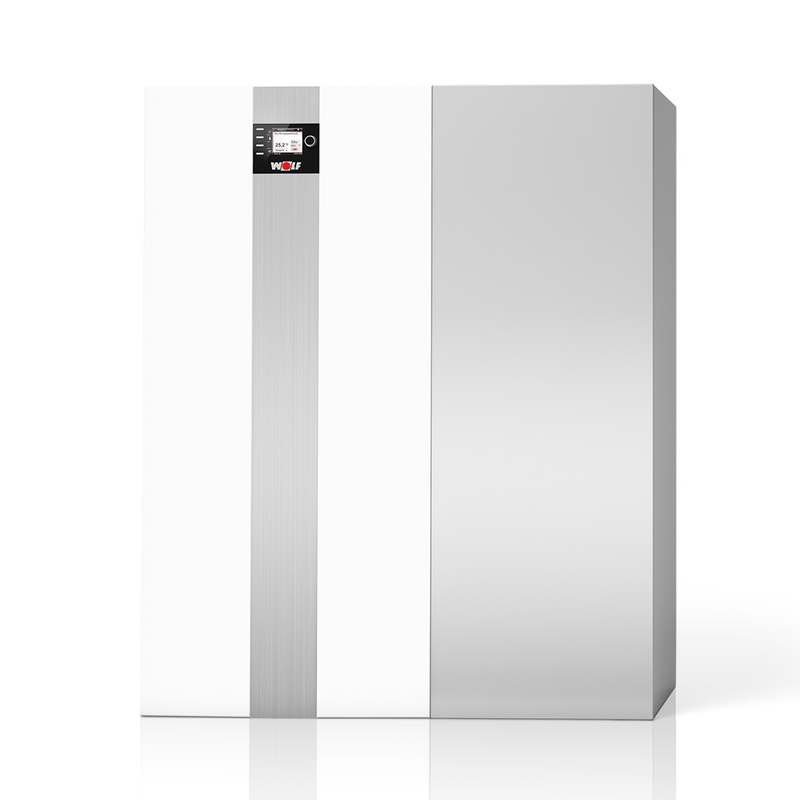

Wolf Gasbrennwertkessel MGK-2 130 für Erdgas E,LL 23-118 kW
Herstellerteilenummer: 8752241
Beschreibung:
Gas-Brennwertkessel nach DIN EN 15502, sowie nach gültigen EG-Richtlinien,
für Warmwasserheizungen mit Heizkreispumpen entsprechend DIN EN 12828 für
raumluftabhängigen oder raumluftunabhängigen Betrieb, Hochleistungswärmetauscher
aus robuster Aluminium-Silizium-Legierung mit hoher Korrosionsfestigkeit und
Normnutzungsgrad bis 110%. Drehzahlgeregeltes Verbrennungsluftgebläse mit
großem, effizientem Modulationsbereich von 17-100% reduziert Takten auf ein
Minimum. Schalloptimierter Gas-Vormischbrenner mit pneumatischem
Gas-Luft-Verbund für extrem schadstoffarme und leise Verbrennung. Gasarmatur mit
integriertem Filter und Störungsanzeige. Integriert sind bereits eine
Kondensatfalle, ein Rückströmverhinderer, sowie ein Abgasdruckschalter.
Wassermangelsicherung durch Wasserdrucksensor bereits im Kessel integriert.
Überströmventil oder Rücklaufanhebung nicht erforderlich da Nulldurchströmung
von zahlreichen Temperatur und Drucksensoren erkannt wird. Optimale
Brennwertnutzung durch intelligente Pumpenansteuerung. Kesselkreispumpe mit PWM
oder 0-10V Schnittstelle erforderlich. Siphons, Kondensatfalle und
Kondensatschläuche bereits vormontiert. Bis zu 5 Kessel kaskadierbar.
Rückströmverhinderer für den Kaskadenbetrieb bereits im Kessel integriert.
Verbrennungsluftzufuhr, Abgas, Gas und Heizungsvor- und Rücklauf sind oben aus
dem Kessel geführt, sodass der Kessel platzsparend an zwei Wänden platziert
werden kann. Gute Zugänglichkeit für eine einfache Wartung und geringer
Raumbedarf im Servicefall. Der Kessel ist werksseitig vollständig mit
hochwertigen, pulverbeschichteten Stahlblech verkleidet. Die innenliegende
PUR-Ether Akustik- und Wärmedämmung macht den Kessel flüsterleiste und steigert
zugleich den Wirkungsgrad auf ein Maximum. Kessel wird komplett verkleidet,
wärmegedämmt und elektrisch sowie hydraulisch vormontiert geliefert. Der Kessel
ist mit Hubwagen allseitig einfahrbar dadurch ist eine 1-Mann-Montage möglich.
Einbringung auch bei beengten baulichen Gegebenheiten, weil Gerät in eine
Gas-Luft-Verbund und eine Wärmetauschereinheit zerlegt werden kann.
Krantransport möglich. Sicherheitsgruppe mit Manometer und Sicherheitsventilen
aus dem Zubehör direkt montierbar. Maximaldruckbegrenzer an Sicherheitsgruppe
integrierbar. Grundregelung mit Gasfeuerungsautomat, elektronischer Zündung,
Ionisations-Flammenüberwachung und leistungsabhängiger Drehzahlsteuerung des
Verbrennungsluft-Gebläses. Die stufenlose Drehzahlregelung kombiniert mit
intelligenten Regelalgorithmen ermöglicht es dem Kessel stets im optimalen
Betriebspunkt die gewünschte Wärmeleistung bereitzustellen. Sammelfühler für
Hydraulische Weiche oder Plattenwärmetauscher ist direkt anschließbar.
Vorbereitet für die Kombination mit witterungsgeführten Temperaturreglern. 0-10V
Anschluss zur Gerätesteuerung über Gebäudeleittechnik vorhanden.
Parametrierbarer Ein- und Ausgang für z.B. Störmeldeausgang vorhanden. Bei
Bedarf können mit dem E/A Erweiterungsmodul 2 weitere parametrierbare Ein- und
Ausgänge installiert werden. Anschluss für externe Sicherheitseinrichtungen,
z.B. Maximaldruckbegrenzer, an Regelung vorhanden. Funktion Fernüberwachung
mittels Internet und Smartphone über Zubehör ISM7i.
Technische Daten:
- Nennwärmeleistung
bei 80/60°C: 23 - 118kW
bei 50/30°C: 24 - 126kW
- Nennbelastung: 23 - 120kW
- Wirkungsgrad bei QMax
bei 80/60°C: 98,1%
bei 50/30°C: 104,1%
TR30 bei 30%: 107,8%

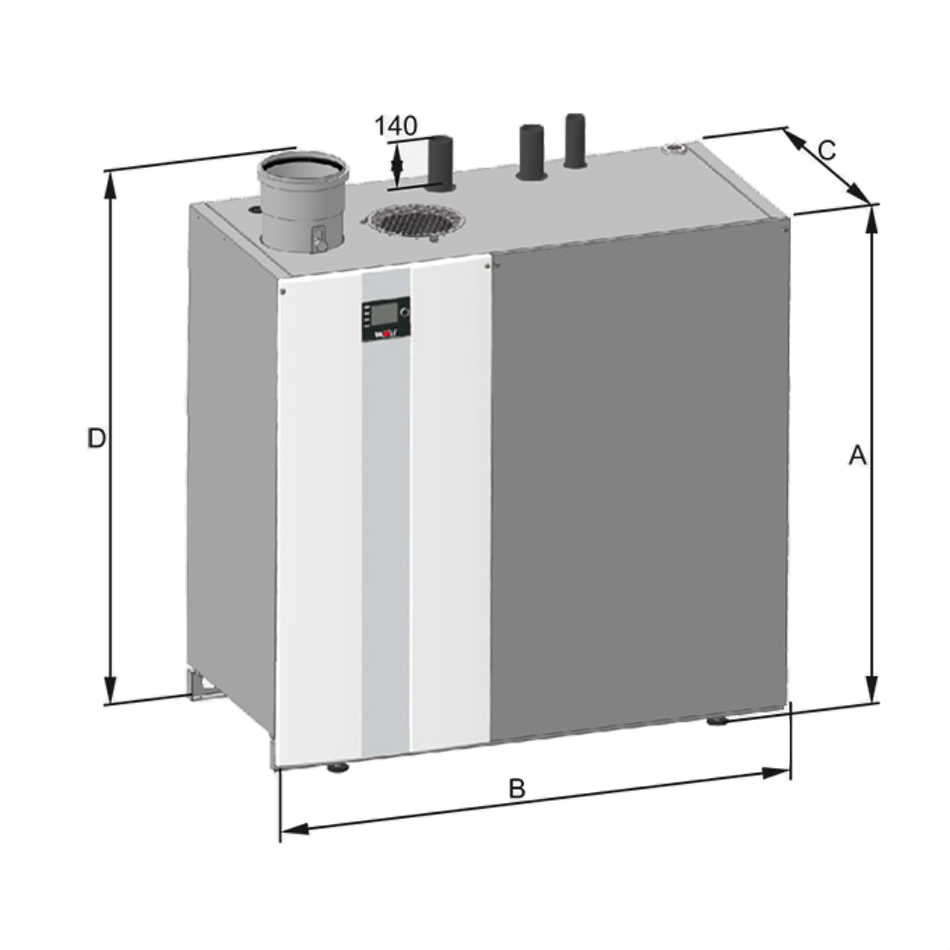

- Abmessungen (BxHxT): 995x1300x640mm
- Abgasrohrdurchmesser: 160mm
- Verbrennungsluftzufuhr: 160mm
- Heizungsvorlauf Aussendurchmesser.: R 1½"
- Heizungsrücklauf Aussendurchmesser.: R 1½"
- Gasanschluss: R 1"
- Gasanschlussdruck: Erdgas E/LL: 20mbar, Flüssiggas P: 50mbar
- Wasserinhalt Heizwasser-Wärmetauscher: 12Ltr.
- max. zulässiger Kesselüberdruck: 6bar
- max. zulässiger Vorlauftemperatur: 90°C
- verfügbarer Förderdruck des Gasgebläses: 10 - 200Pa
- Abgastemperatur 80/60 - 50/30
bei Qmax: 65 - 45
bei Qmin: 55 - 35
- Max. Abgasmassenstrom: 56,7 g/s
- Abgaswertegruppe nach DVGW G 635: G52
- Heizwasserwiderstand bei 20K Spreizung: 95mbar
- Elektrischer Anschluss: 230VAC/50Hz
- Eingebaute Sicherung (mittelträge): 4A
- Elektrische Leistungsaufnahme in Standby: 3,0 W, bei Teillast/ Vollast: 30/240 W
- Schutzart: IP20
- Schalldruckpegel bei Volllast bei 1m Abstand im Freifeld:<54dB(A)
- Gesamtgewicht (leer): 195kg
- Kondenswasser bei 40/30°C: 12L/h
- ph-Wert des Kondensats: Ca. 4,0
- CE-Identnummer: 0085 CN0326
- Fabrikat: WOLF GmbH
- Artikel-Nummer: 8752241
Lieferumfang:
- Wolf Gasbrennwertkessel MGK-2 130 für Erdgas E,LL 23-118 kW
- ohne Regelung
- Montage und Bedienungsanleitung
Installation
- Die Montage (Gas/Wasser) sowie die Erstinbetriebnahme und die Wartung dieses Gerätes dürfen nur von einem
SHK-Anlagenmechaniker in Übereinstimmung mit den gültigen Vorschriften sowie entsprechend dieser Anweisung ausgeführt werden!
WEEE-Reg.-Nr.: DE 82558211
