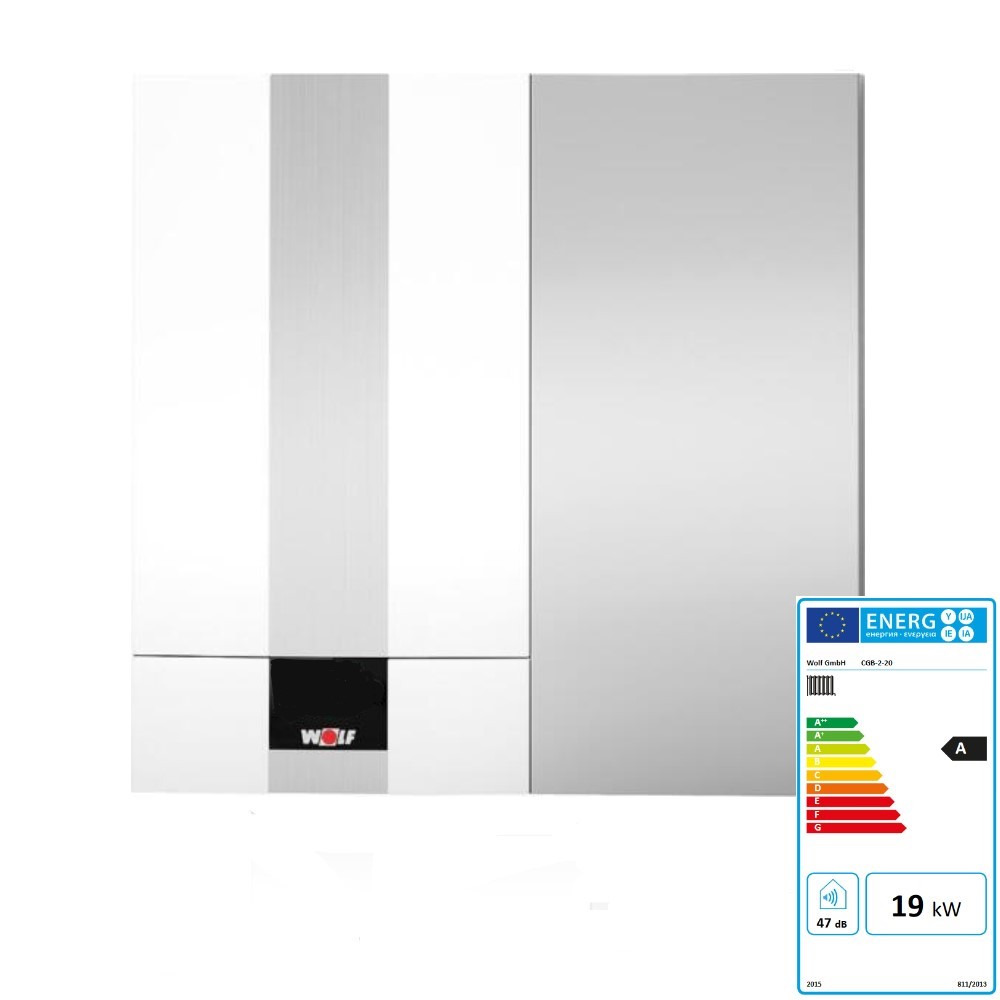

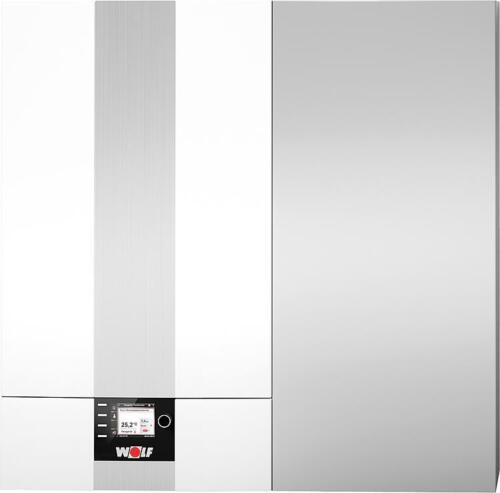

WOLF Gasbrennwert-Zentrale CGW-2-20/120L mit Hochleistungsschichtenspeicher
Herstellerteilenummer: 8615020

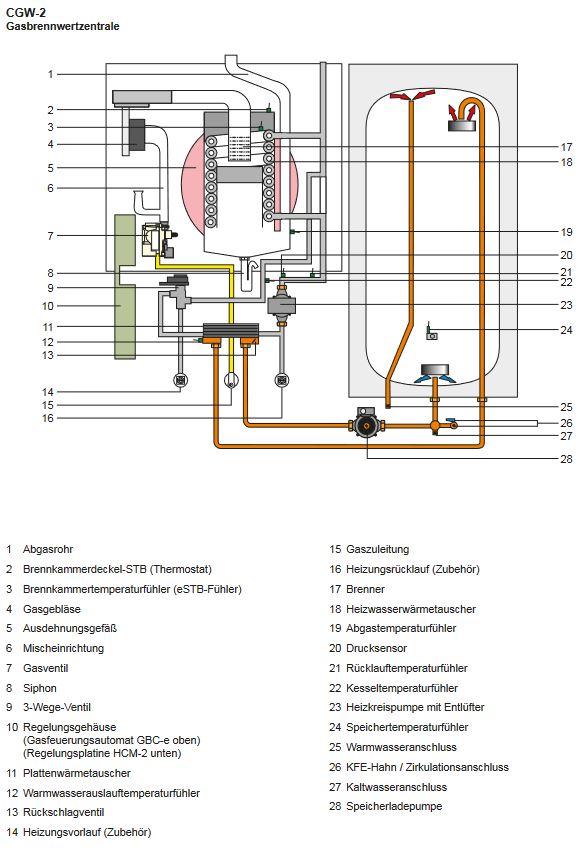

Beschreibung Gasbrennwerttherme WOLF CGW:
Bestehend aus Gasbrennwerttherme für den Betrieb mit Erdgas E, LL oder
Flüssiggas mit Edelstahl-Warmwasser-Wärmetauscher und
Edelstahl-Schichtenspeicher in Modulbauweise. Werkseitig für Erdgas E, LL
eingestellt, umstellbar auf Flüssiggas. Geprüft nach EG-Richtlinien und DIN EN
483 für Heizungsanlagen nach DIN EN 12828 mit Vorlauftemperaturen bis 90° C und
3 bar zulässigem Betriebsdruck, geeignet für gleitend abgesenkten Betrieb bis
auf Raumtemperatur. Leistung modulierend geregelt, gasadaptive, selbst
kalibrierende Verbrennungsregelung mit Vormischbrenner für extrem niedrige
Schadstoffemissionen und sich ändernde Gasbeschaffenheit, geschlossene
Brennkammer für raumluftabhängigen und -unabhängigen Betrieb. Drehzahlgeregelter
Ventilator. Verkleidung weiß RAL 9016 pulverbeschichtet. Förderfähig nach
Förderprogramm „proKlima“. Hoher Normnutzungsgrad bis 110% (Hi) / 99% (Hs) für
bestmögliche Energieausnutzung. Bedingungen des Umweltzeichens „Blauer Engel“
nach RAL UZ61 bei Betrieb mit Erdgas. Niedrige CO und NOx-Emissionen. Stufenlos
modulierende Wärmeleistung ab 1,8 kW. Geringste Stromaufnahme im Standbybetrieb
von 3W. Modulierende Hocheffizienzpumpe (EEI < 0,23) zur automatischen Anpassung
des Volumenstroms. Zur Wartung ist der Heizwasser-Wärmetauscher unter
Anlagendruck ausschwenkbar ohne Heizwasser abzulassen. Einfache Wartung durch
beschichteten Heizwasserwärmetauscher Wolf „ALUPro“. Schnelle Montage, einfache
Bedienung und Wartung mit bequemen Zugang zu allen Bauteilen. Leichte
Abgasmessung von außen ohne Öffnen des Gerätes. Optimale Brennwertnutzung durch
Spreizungsregelung ohne Überströmventil. Durch integrierte Abgas-Rückströmsicherung
geeignet für die Mehrfachbelegung nach DVGW Arbeitsblatt G635. Warnmeldung bei
niedrigen Wasserdruck durch elektron. Heizwasserdrucksensor. Integriertes
3-Wege-Umschaltventil zur Umschaltung zwischen Heiz- und Warmwasserbetrieb.
Regelung mit Gasfeuerungsautomat, elektronischer Zündung und
Ionisations-Flammenüberwachung, 10l Ausdehnungsgefäß, Einhängewinkel,
Druckmanometer für den Heizkreis, Elektronischer Drucksensor, Integr.
Anschlussstück der Luft-/Abgasführung mit konzentrischem Anschluss 60/100 mm mit
Messöffnungen. Hochleistungs-Schichtenspeicher aus Edelstahl Komfortable
Warmwasserbereitung integriert, die einen Rohrwendel-Speicherwassererwärmer mit
100, 120 bzw. 140 Ltr. übertrifft. Warmwasserturbo mit Leit- und Verteilsystem
aus Edelstahl für Warm- und Kaltwasser für eine ruhige, radiale Wasserverteilung
und exzellente Warmwasserleistung (Europäische Patentanmeldung). Hohe
Betriebskosteneinsparung durch effiziente Warmwasserbereitung und innovative
Dämmtechnik mit integrierten Ringspaltsystem (Gebrauchsmusterschutz). Gesteuerte
Speicherladung für höchste Energieeffizienz durch wirkungsvolle Brennwertnutzung
(Europapatent erteilt). Kompakter Aufbau als Brennwertgerät und angedocktem
Schichtenspeicher für geringste Montage- und Installationskosten.
Gasbrennwert-Zentrale elektrisch und hydraulisch anschlussfertig. Zur
Installation leicht und schnell in zwei transportable Module mit 35 kg und 19 kg
trennbar. Vorbereitet für den Einbau des LAN/WLAN-Moduls ISM-7i zur
Kommunikation über Smartphone, Laptop, PC oder dem Internet. Für den Betrieb ist
ein Bedienmodul BM-2 oder ein Anzeigenmodul AM erforderlich.
Technische Daten:
- Energieeffizienzklasse: Raumheizung A,
- Warmwasserbereitung A
- Wärmetauscher beschichtet
- Nennwärmeleistung (Heiz-/Warmwasserbetr.) bei 80/60°C: 3,8 - 18,9kW bei
50/30°C: 4,4 - 20,4kW
- Nennbelastung: 22,2kW
- kl. Wärmebelastung (mod.) 3,8kW
- Abgastemperatur (Qmax/Qmin) bei 80/60°C: 70/50°C bei 50/30°C: 30/25°C
- Normnutzungsgrad (HI/Hs) bei 40/30°C: 110/99% bei 75/60°C: 107/96%
- Vorlauftemperatur max.: 90°C
- Gesamtüberdruck max.: Heizkreis: 3,0bar
- Warmwasser: 10bar
- Ausdehnungsgefäß Inhalt: 10L
- Heizwasserwärmetauscherinhalt: 1,3L
- Restförderhöhe für Hocheffizienzpumpe EEI <= 0.23: 600L/h
- Förderm.(14kW b.Dt=20k):550mbar 860L/h
- Förderm.(20kW b.Dt=20k):430mbar
- Schichtenspeicher: Nenninhalt: 44Ltr.
- Aquivalenter Nenninhalt: 120L
- Spez. Wasserdurchfluss "D"bei DT-30k 18,0L/min.
- Warmwasserdauerleistung 560l/h(23,1kW)
- Leistungskennzahl nach DIN4708 2,1 NL
- Warmwasserausgangsleistung 150 L/10min
- Bereitsschaftsenergieaufwand nach DIN EN 12897: 0,8kWh/24h
- Korrisionsschutz: Warmwasserwärmetauscher/Speicherbehälter: Edelstahl
- Elektrische Leistungsaufnahme: Standby: 3 W, maximal: 17-51/110W
- Schutzart: IXP4D
- Anschlüsse: ¾" Gasanschluss: ½"
- Abgasrohrdurchmesser: DN60/100

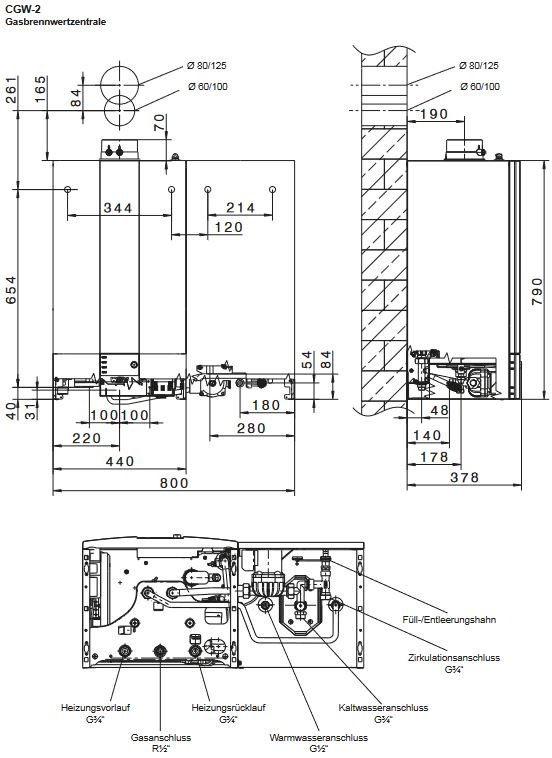

- Abmessungen (BxHxT): 800x790x378mm
- Transportgewicht (Leer): 54 (35+19kg)
- Elektroanschluss: 230V/50Hz
- CE-Identnummer: CE-0085 Co0098
- Fabrikat: WOLF GmbH
- Artikel-Nummer: 8615020
Lieferumfang:
- WOLF Gasbrennwert-Zentrale CGW-2-20/120L mit Hochleistungsschichtenspeicher
- Montage- und Bedienungsanleitung
Installation:
- Für die Installation/Montage (Wasser und Elektroinstallation) sowie die Erstinbetriebnahme und die Wartung dieses Gerätes dürfen nur von einer Elektrofachkraft in Übereinstimmung mit den gültigen Vorschriften sowie entsprechend dieser Anweisung ausgeführt werden!
