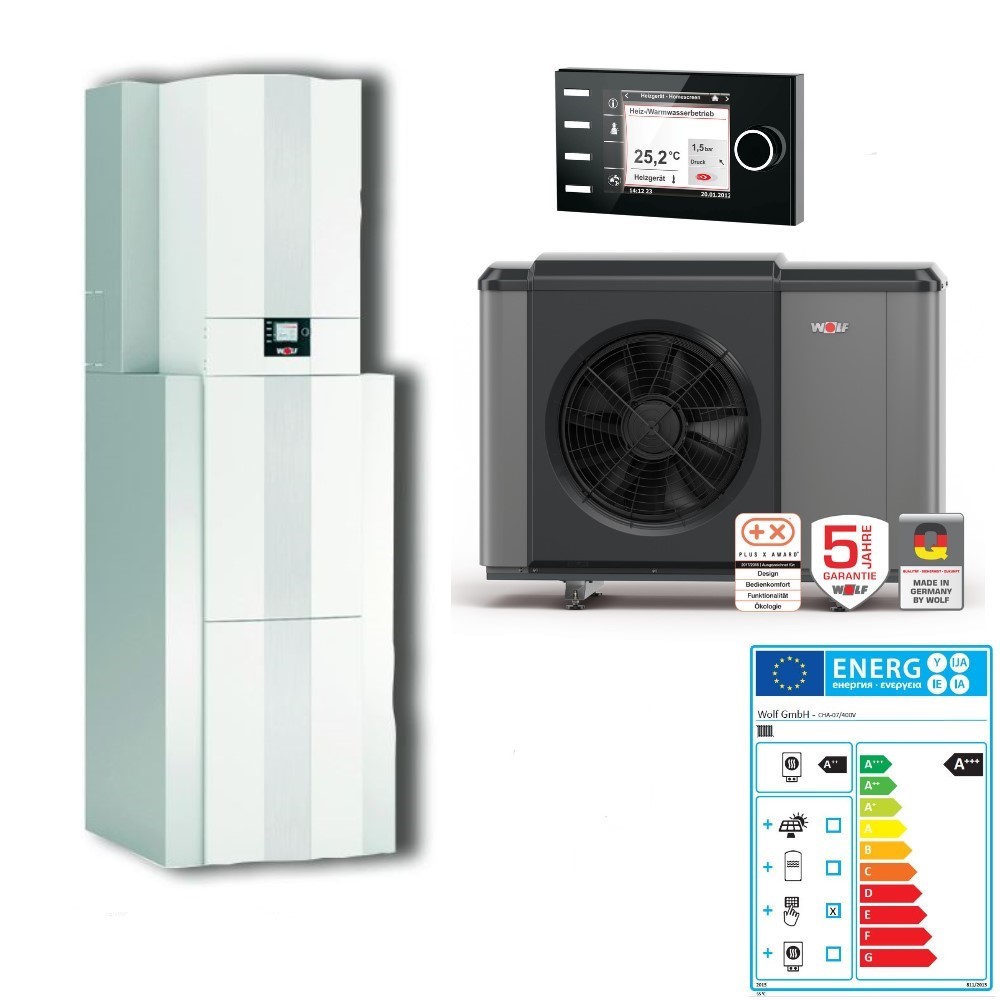

WP-Center Wolf CHC-Monoblock 07/300-50 inkl.CHA07/400V+Speicher+Puffer+BM-2
Hersteller: 9146844
Beschreibung:
Modularer Wärmeerzeuger (Aufstellfläche max. 0,6 m2), Komponenten in einer Einheit, kombinierbar mit zentraler Wohnraumlüftung WOLF CWL-T-EXCELLENT. Wärmepumpencenter bestehend aus: 280l Warmwasserspeicher nach DIN4753 aus emailliertem Stahl S235JR mit 3,0m2-Glattrohrwärmetauscher und PU-Hartschaumwärmedämmung (0,024 W/mK), Befüll- und Entleerungs-Hahn und Tauch-hülse, inkl. Magnesiumschutzanode. 50l Pufferspeicher (Stahl S235JR) für Abtauenergie, PU-Hartschaum- wärmegedämmt (Wärmeleitfähigkeit 0,024 W/mK), hydraulisch in Serie geschalten inkl. Überströmventil, geeignet für Kühlbetrieb mit Kaltwasser- temperaturbereich von 18°C-25°C. Edelstahlwellrohr-Verrohrungssets, (1.4404) mit EPDM-Dämmung und Steckverbindungen PLUG&SEAL zur leichten und schnellen Montage.
Wärmepumpe CHA-Monoblock: Mit integr. 9kW E-Heizelement und energieff. Ausführung. Modulierend, Heiz- und Kühlbetrieb, WW-Bereitung. Natürliches Kältem. R290. Vorlauftemp. bis 70°C im reinen WP-Betrieb. EHPA-zertifiziert, SG-ready, hybridfähig. Außeneinheit: Stufenlose Leistungsregelung, Inverter. Zwei separat el. gesteuerte Expansionsventile. Rippenrohrverdampfer aus Kupferrohr mit aufgepr. Alu-Lamellen und hydrophober Schutzbeschichtung. Im Gehäuse integr. Metallschutzgitter. Wärmegedämmter Plattenwärmetauscher (Edelstahl 1.4301) als Verflüssiger. Vorlauf- und Rücklaufsensoren im Gerät integriert. Hydr. und el. Anschluss unter- und rückseitig zubehörlos. Hohe JAZ durch optimierten Verdampfer und
EC-Eulenflügelaxialventilator. EEK Raumheizung Mitteltemperatur: A++. Aufstellung der Außeneinheit und Sicherheitsabstände gemäß der WOLF Montage- und Bedienungsanleitung. Kältekreis nach Druckgeräte Richtlinie 2014/68/EU mit hermetisch gekapseltem Scroll-Verdichter. Nachtbetrieb und Schallentkopplung. Heizbetrieb: max. Heizwassertemp. von 75°C mit E-heizelement. Entsprechend den gültigen Normen und Sicherheitsvorschriften ausgeführt. Außeneinheit Aufstellung auf Boden oder Boden- bzw. Wand-konsole. Vor- und Rücklaufleitung zwischen Außen- und Inneneinheit bauseits. Verdampferabtauung über Kreislaufumkehr. Inneneinheit: HE-Pumpe EEi<= 0.21 für Heizkreis und WW-Betrieb integriert. Spreizungsregelung über Pumpendreh-zahl. 3-Wege-Umschaltventil für Heiz-/Kühl-/Warmwasserbetrieb. Integr. Wärmemengenzähler nach BAFA mittels
Durchflusssensor. 9kW (400V) E-Heizelement. Warnmeldung bei niedrigem Wasserdruck mit Heizwasserdrucksensor. Inneneinheit gedämmt inkl. Heizkreissicherheitsventil 3bar mit Kunst-stoffablaufschlauch (Innen-Ø 19 mm), manuellem Entlüfter und analogem Druckmanometer. Regler mit Steuer- und Überwachungsorganen der ges. WP. Eingänge der Regelung: eBUS, Speicher-fühler, Außenfühler, S0-Schnittstelle/ EVU/ Smart Grid/ PV-Anhebung, 3 parametrierbare Eingänge für Sammler-fühler/ Taupunktwächter/ Ext. An-steuerung 0-10V. Ausgänge: Ext. Heiz-kreispumpe, Anforderung 2. Wärme-erzeugers, Ext.
3-Wege-Umschalt-ventil für den Kühlbetrieb, Zirkulations-pumpe, 3 parametrierbare Ausgänge. Vorbereitet für WOLF Link home. Hydr. Anschlüsse DN28 (Glattrohr).
Technische Daten Außeneinheit:
- Wärmepumpenart Luft / Wasser Monoblock
Konformität CE
Abmessungen: (BxHxT) incl. Füße, incl. Fronttüren:
Außeneinheit1286x979x586mm
Inneneinheit 440x790x340mm
Gewicht: Außeneinheit152kg, Inneneinheit 27kg
Kältekreis
Kältemitteltyp/GWP R290/3
Füllmenge/CO2eq 3,1/0,009kg/t
Kältemittelöl PZ46M
Füllmenge Kältemittelöl 900ml
Kompressor-Typ Scroll
Heizleistung/COP bei Nennleistung nach EN14511:
A2/W35: 5,15 / 4,54
A7/W35: 4,50 / 5,47
A10/W35: 2,97 / 5,88
A-7/W35: 5,88 / 2,73
Leistungsbereich bei:
A2/W35kW 1,9-7,0
A7/W35kW 2,2-7,0
A-7/W35kW 1,6-6,9
Kühlleistung / EER bei (Nennleistung nach EN14511)
A35/W18: 5,01 / 5,83
A35/W7: 3,43 / 3,86
Leistungsbereich Verdichter bei
A35/W18: 2,3 - 7,0
A35/W/: 1,9 - 6,5
Schall AußeneinheitA7/W55 (in Anlehnung an EN 12102/EN ISO 9614-2)
Schallleistungspegel bei Nenn-Wärmeleistung (ErP) 52dB(A)
Tag max. 58dB(A)
im reduziertem Nachtbetrieb 49dB(A)
Schalldruckpegel im reduziertem Nachtbetrieb (in 3m Entfernung, frei
aufgestellt) 32dB(A)
Einsatzgrenzen Temperatur Betriebsgrenzen:
Heizbetrieb +15° - +70°C
Kühlbetrieb +7° - +30°C
max. Heizwassertemperatur mit E-Heizung 75°C
Luft Heizbetrieb min/max. -22° / +40°C
Luft Kühlbetrieb min/max. +10° / +45°C
Heizwasser
Mindestvolumenstrom für Abtauung 20L/min
Restförderhöhe bei min. Volumenstrom für Abtauung 610mbar
maximaler Betriebsdruck Heizkreis 3bar
Wärmequelle
Luftvolumenstrom im Nennbetriebspunkt 3.300m³/h
Anschlüsse
Inneneinheit: Vorlauf von AußeneinheitHeizung/Warmwasser 28x1
Außeneinheit Vorlauf/Rücklauf G1¼" IG
Kondensatwasseranschluss DN50
Elektrik Außeneinheit
Netzanschluss / Absicherung Steuerspannung 1NPE, 230VAC, 50Hz / 16A (B)
Leistungsaufnahme Standby 13W
Leistung/Strom/cos(A7/W35) 509W/2,2A/0,8
max. Leistungsaufnahme Verdichter innerhalb der Einsatzgrenzen 3,7kW
max. Verdichterstrom innerhalb der Einsatzgrenzen 9,6A
Maximale Anzahl Verdichterstartspro Stunde 6
Schutzart AußeneinheitIP 24
Technische Daten Inneneinheit:
- Elektrik Inneneinheit
Netzanschluss / Absicherung Außeneinheit, Elektroheizelement
3PE,400VAC,50Hz/20A(B)
Steuerspannung 1NPE,230VAC,50Hz/16A(B)
Leistungsaufnahme Elektroheizelement 9kW
Heizkreispumpe/Standby 3-75W/2W
Maximale Stromaufnahme Elektroheizelement (9kW) A 13 (400VAC)
Schutzart Inneneinheit IP 20

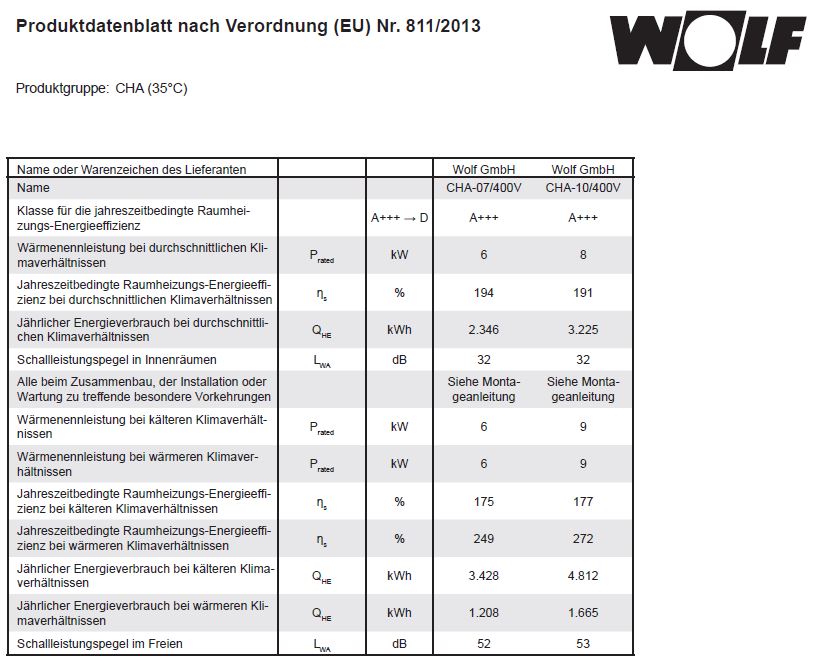

Energieeffizienzklasse: Raumheizung Niedertemperatur: A+++, Raumheizung
Mitteltemperatur: A++, Warmwasserspeicher: C, Pufferspeicher: A
Speicherinhalt: Pufferspeicher 49L, Warmwasserspeicher 280L
Leistungskennzahl NL50: 3,2

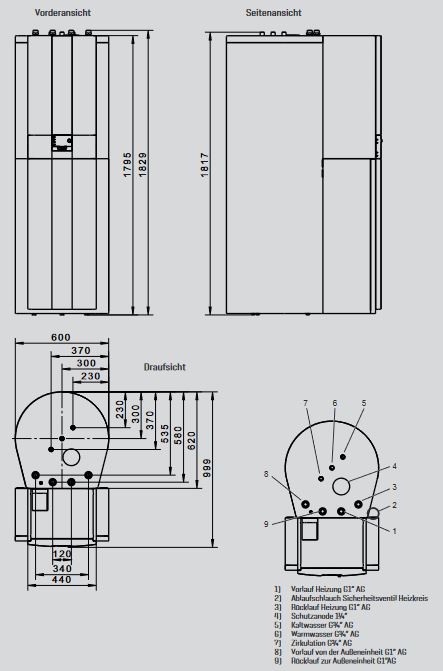

Abmessungen (BxHxT): 600x1829x999mm
Gewicht: Warmwasserspeicher 140kg, Pufferspeicher: 22kg
Anschlüsse: G1" VL/RL und G¾"kW, WW, Zirkulation von oben
Fabrikat: Wolf GmbH
Artikel-Nummer: 9146844
Lieferumfang:
- 1 Komponenten Monoblock CHC 300-50 # 9146832
- 1 Speicher CEW-2-300 # 2485183
- 1 Monoblock CHA-07/400V # 9146862
Installation:
Die Montage (Gas/Wasser) sowie die Erstinbetriebnahme und die Wartung dieses Gerätes dürfen nur von einem SHK-Anlagenmechaniker in Übereinstimmung mit den gültigen Vorschriften sowie entsprechend dieser Anweisung ausgeführt werden!
WEEE-Reg.-Nr.: DE 82558211
