WOLF Paket Brennwerttherme CGB-2-24 Speicher CSW-120, BM-2, Aufputz
Herstellerteilenummer: 8615010F12
Beschreibung Gasbrennwerttherme WOLF CGB:
Werkseitig für Erdgas E, LL eingestellt, umstellbar auf Flüssiggas. Für die
Raumheizung mit Anschlussmöglichkeit für einen separaten Speicher-Wassererwärmer
Geprüft nach EG-Richtlinien und DIN EN 483 für Heizungsanlagen nach DIN EN 12828
mit Vorlauftemperaturen bis 90° C und 3 bar zulässigem Betriebsdruck, geeignet
für gleitend abgesenkten Betrieb bis auf Raumtemperatur. Leistung modulierend
geregelt, gasadaptive, selbst kalibrierende Verbrennungsregelung mit
Vormischbrenner für extrem niedrige Schadstoffemissionen und sich ändernde
Gasbeschaffenheit, geschlossene Brennkammer für raumluftabhängigen und
-unabhängigen Betrieb. Drehzahlgeregelter Ventilator. Verkleidung weiß RAL 9016
pulverbeschichtet. Förderfähig nach Förderprogramm proKlima. Hoher
Normnutzungsgrad bis 110% (Hi) / 99% (Hs) für bestmögliche Energieausnutzung.
Bedingungen des Umweltzeichens „Blauer Engel“ nach RAL UZ61 bei Betrieb mit
Erdgas . Niedrige CO und NOx-Emissionen. Stufenlos modulierende Wärmeleistung ab
1,8 kW. Geringste Stromaufnahme im Standbybetrieb von 3W. Modulierende
Hocheffizienzpumpe (EEI < 0,23) zur automatischen Anpassung des Volumenstroms.
Zur Wartung ist der Heizwasser-Wärmetauscher unter Anlagendruck ausschwenkbar
ohne Heizwasser abzulassen. Einfache Wartung durch beschichteten
Heizwasserwärmetauscher Wolf „ALUPro“. Schnelle Montage, einfache Bedienung und
Wartung mit bequemen Zugang zu allen Bauteilen. Leichte Abgasmessung von außen
ohne Öffnen des Gerätes. Optimale Brennwertnutzung durch Spreizungsregelung ohne
Überströmventil. Durch integrierte Abgas-Rückströmsicherung geeignet für die
Mehrfachbelegung nach DVGW Arbeitsblatt G635. Warnmeldung bei niedrigen
Wasserdruck durch elektronischen Heizwasserdrucksensor. Integriertes
3-Wege-Umschaltventil zur Umschaltung zwischen Heiz- und Warmwasserbetrieb.
Regelung mit Gasfeuerungsautomat, elektronischer Zündung und
Ionisations-Flammenüberwachung, 10l Ausdehnungsgefäß, Einhängewinkel,
Druckmanometer für den Heizkreis, Elektronischer Drucksensor, Integr.
Anschlussstück der Luft-/Abgasführung mit konzentrischem Anschluss 60/100 mm mit
Messöffnungen. Vorbereitet für den Einbau des LAN/WLAN-Moduls ISM-7i zur
Kommunikation über Smartphone, Laptop, PC oder dem Internet. Für den Betrieb ist
ein Bedienmodul BM-2 oder ein Anzeigenmodul AM erforderlich.
Technische Daten:
- Energieeffizienzklasse: Raumheizung A
- Wärmetauscher beschichtet
- Nennwärmeleistung (Heiz-/Warmwasserbetr.)
- bei 80/60C: 4,8/6,8 - 23,8/27,1kW
bei 50/30C: 5,6/7,4 - 25,8 kW
Nennbelastung: 24,6/28,0 kW
kl. Wärmebelastung (mod.) 4,9/6,9kW
- Abgastemperatur (Qmax/Qmin) bei 80/60C: 62/45 C bei 50/30C: 30/25 C
- Normnutzungsgrad (HI/Hs) bei 40/30C: 110/99 % bei 75/60C: 107/96 %
- Vorlauftemperatur max.: 90 C
- Gesamtüberdruck max.: 3,0 bar
- Ausdehnungsgefäß Inhalt: 10 L
- Heizwasserwärmetauscherinhalt: 1,3 L
- Restförderhöhe für Hocheffizienzpumpe EE i<0,23:
- 600L/h Förderm.(14kW b.Dt=20k):550mbar
860L/h Förderm.(23kW b.Dt=20k):430mbar
1030L/h Förderm.(28kW b.Dt=20k):280mbar
- Elektrische Leistungsaufnahme: Standby: 3 W maximal: 17-62/88W
- Schutzart: IXP4D
- Anschlüsse: 3/4"
- Gasanschluss: 1/2"
- Abgasrohrdurchmesser: DN60/100
- Höhe: 790 mm
- Breite: 440 mm
- Tiefe: 378 mm
- Transportgewicht (Leer): 33 kg
- Elektroanschluss: 230V/50Hz
- CE-Identnummer: CE-0085CO0098

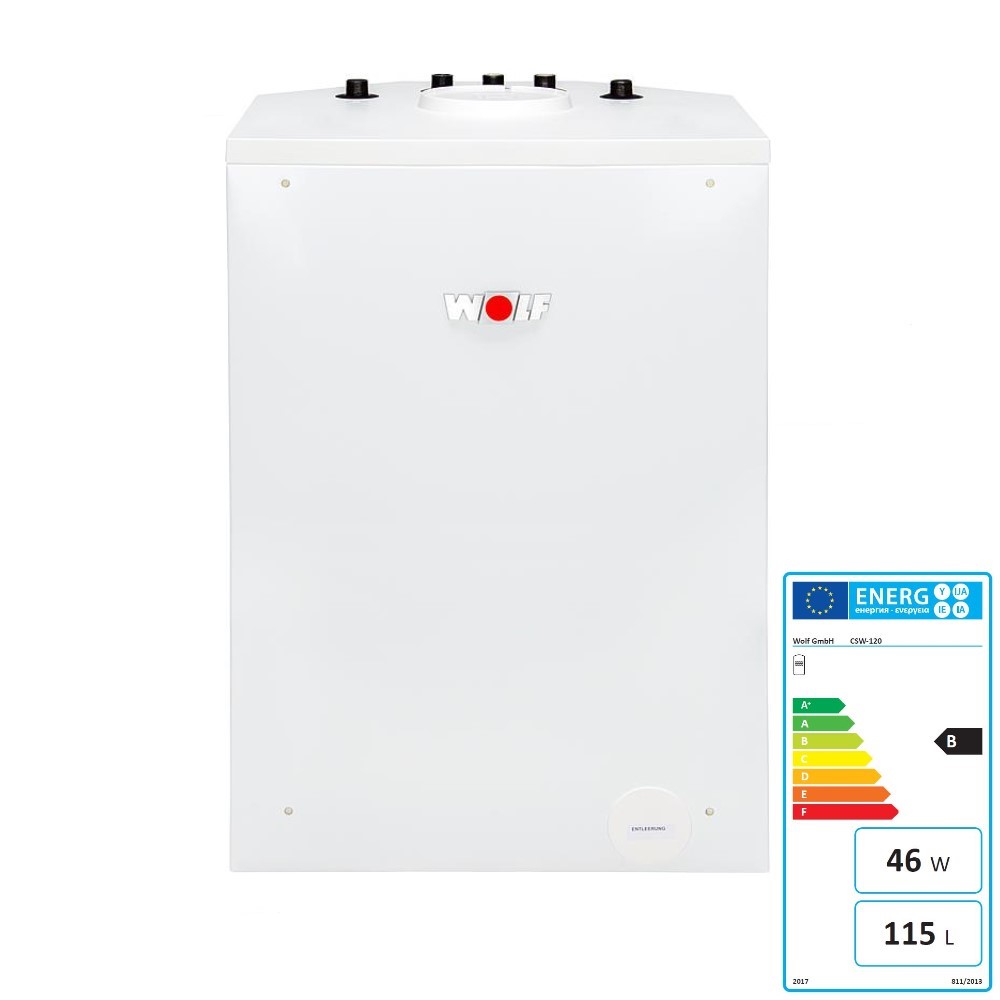

Technische Daten Speicher:
Speicher-Wasserwärme aus Stahl Anschlüsse oben am Speicher für einfache
Verrohrung, Reinigungsöffnung auf peicheroberseite. Verkleidung weiß RAL 9016
pulverbeschichtet Wärmedämmung Speicher allseitig mit PU-Hartschaum in
Verkleidung eingeschäumt hochwirksamer Wärmeschutz, geringe Wärmeverluste
Korrosionsschutz durch Emaillierung der Behälterinnenwand und Heizschlange nach
DIN 4753 Teil 3 Zusätzlicher Korrosionsschutz durch Magnesium-Schutzanode in
Kontroll- und Reinigungsöffnung eingebaut. Heizschlange mit großer
Wärmetauscheroberfläche für kurze Aufheizzeit. Große Warmwasserdauerleistung.
Entleerung vorne mit Entleerungshahn und Schlauchverschraubung, Füße verstellbar
- Energieeffizienzklasse: B
- Speicherinhalt: 115L Liter
- Dauerleistung 80/60-10/45°C: 710L
- Bereitschaftswärmeaufwand: 1,11 kWh/24h
- Dauerleistung 80/60-10/45°C: 29 kW
- Leistungskennzahl: 1,0 NL
- Anschlüsse: Vor-/Rücklauf, Kalt-/Warmwasser: ¾", Entleerung: ½"
- Abmessungen (BxHxT): 542x810x542mm
- Gewicht: 65kg
- Fabrikat: Wolf GmbH
- Artikel-Nummer: 2445121

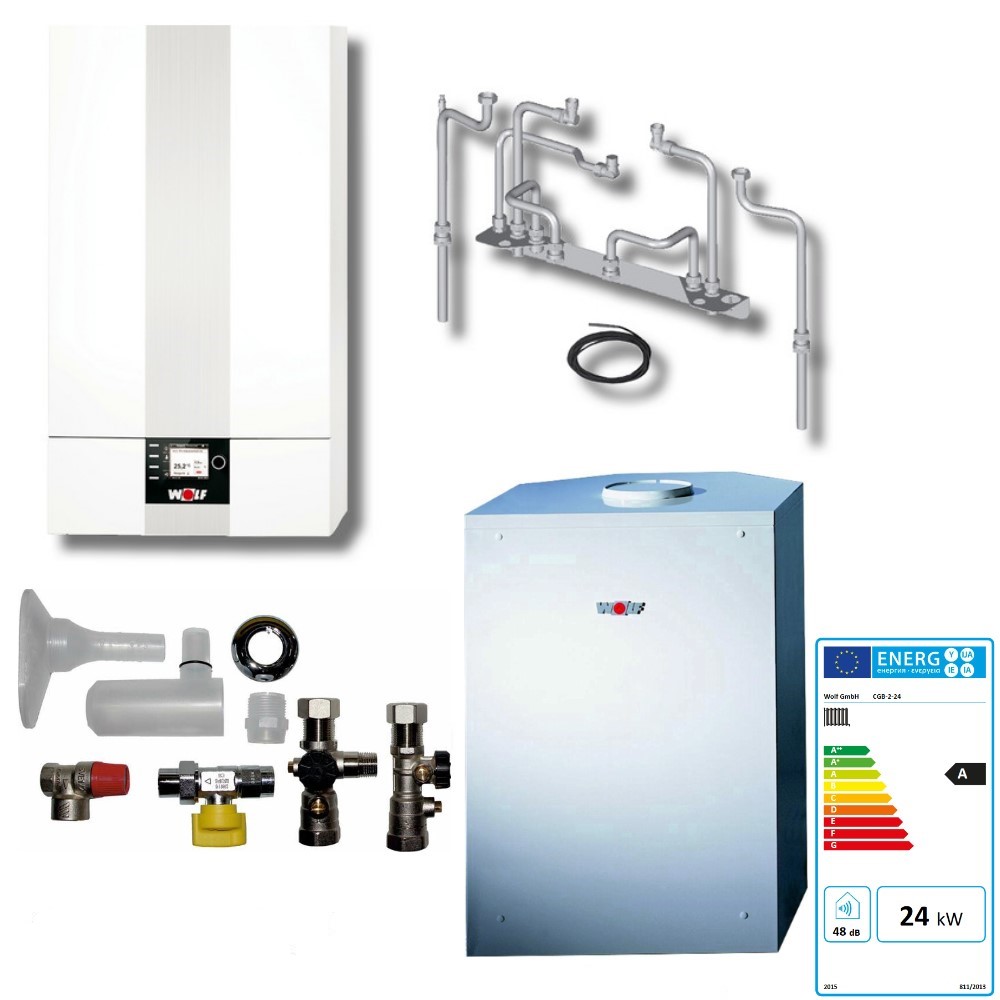

Lieferumfang:
- 1 Gasbrennwert-Heiztherme CGB-2-24 ComfortLine, mit hocheffizienter Heizkreispumpe
- 1 Anschluss-Set CGB-2/CSW-120 für Aufputzinstallation
- 1 Anschluss-Set Gasthermen AP inklusive KFE-Hahn und therm. Sicherung
- 1 Warmwasserspeicher CSW-120 aus Stahl mit Emaillierung
- 1 Bedienmodul BM-2 inklusive Außenfühler schwarz, für Regelungssystem WRS
Installation:
- Für die Installation/Montage (Wasser und Elektroinstallation) sowie die Erstinbetriebnahme und die Wartung dieses Gerätes dürfen nur von einer Elektrofachkraft in Übereinstimmung mit den gültigen Vorschriften sowie entsprechend dieser Anweisung ausgeführt werden!
WEEE-Reg.-Nr.: DE 82558211
