Wolf Paket Wärmepumpe CHA-20/24-400V inkl. BM-2 Puffer BSP-W-1000 9149092W33

Wolf Paket CHA-20/24-400V inkl. BM-2 mit BSP-W-1000 und Zubehör

Herstellerteilenummer: 9149092W01

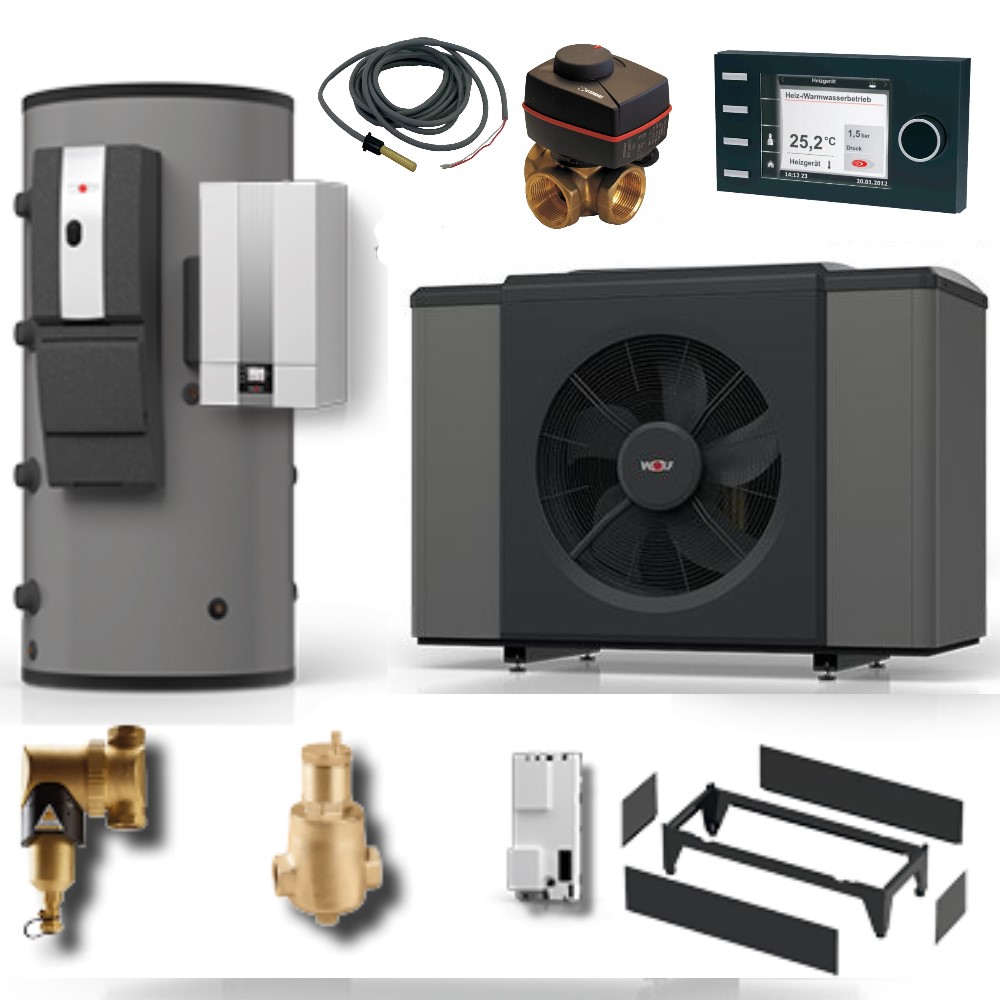

Lieferumfang

• 1 Wärmepumpe CHA-Monoblock 20/24 (400V) mit Elektroheizelement (Art.-Nr.: 9149092)
• 1 Wärmedämmung für Schlammabscheider 1½" drehbar (Art.-Nr.: 1669604)
• 1 Schlammabscheider 1½" drehbar inklusive Magnetitabscheider (Art.-Nr.: 2075010)
• 1 Bedienmodul BM-2 inklusive Außenfühler schwarz, für Regelungssystem WRS (Art.-Nr.: 2745304)
• 1 Bodenkonsole für CHA-16/20 für erhöhten Stand des Außenmoduls (Art.-Nr.: 9147961)
• 1 Verkleidung Bodenkonsole für CHA-16/20 (Art.-Nr.: 9147995)
• 1 Mikroblasenabscheider 1½" bis 5,4 m³/h (Art.-Nr.: 2072251)
• 1 Wärmedämmung für Mikroblasenabscheider 1¼"+1 ½" (Art.-Nr.: 1669276)

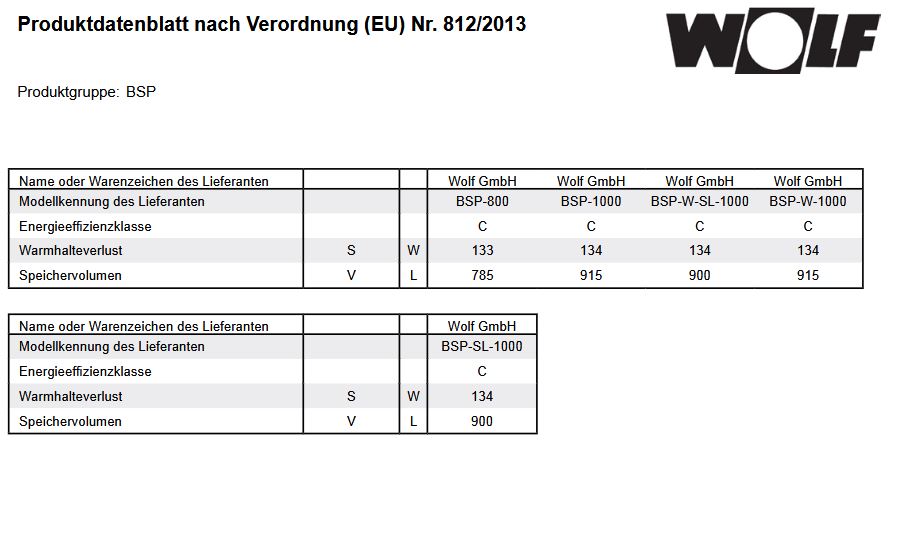

• 1 Schichten-Pufferspeicher Typ BSP-W-1000, mit 1 Wärmetauscher (Art.-Nr.: 8615348)
• 1 Dreiwegeumschaltventil 1½" DN40 230V, komplett, für CHA-Kaskade (Art.-Nr.: 9147611)
• 2 Temperaturfühler NTC 5K, Durchmesser 6mm, lose (Art.-Nr.: 8852829)

Beschreibung:

Modulierende, energieeffiziente Ausführung für Heiz- und Kühlbetrieb sowie Warmwasserbereitung auch bei niedrigen Außentemperaturen.
Natürliches Kältemittel R290 (Propan) mit niedrigen GWP (3).
Vorlauftemperatur bis zu 70°C im reinen WP-Betrieb für sicheren Schutz vor Legionellen.
Entsprechend den gültigen Normen und Sicherheitsvorschriften ausgeführt. EHPA-zertifiziert, Smart-Grid-Ready-, hybridfähig für ökologischen oder ökonomischen Betrieb.
Außeneinheit:
Stabile Gehäusekonstruktion, UV-beständig. Stufenlose, elektr. Leistungsregelung mit Inverter-Technik für effizienten Teillastbetrieb mit hohem Modulationsbereich. Komponenten schalldämmend in EPP-Kern gebettet.
Für Heiz- und Kühlbetrieb zwei separat voneinander unabhängig elektronisch gesteuerte Expansionsventile für hohen COP. Strömungsoptimierter Rippenrohr-Verdampfer mit im Gehäuse integrierten Metallschutzgitter, aus Kupferrohr mit aufgepressten Aluminiumlamellen und hydrophober Schutzbeschichtung für längere Laufzeiten ohne Abtaubedarf. Wärmegedämmter Plattenwärmetauscher (Edelstahl 1.4301) als Verflüssiger. Vorlauf- und Rücklaufsensoren im Gerät integriert. Hydraulischer und elektrischer Anschluss unter- und rückseitig zubehörlos möglich. Hohe JAZ durch optimierte Verdampferleistung und EC-Axialventilator im Eulenflügeldesign mit Ventilatorschutzgitter nach DIN EN 13857.
EEK Raumheizung Mitteltemperatur: A++.
Aufstellung der Außeneinheit und Sicherheitsabstände gemäß der WOLF Montage- und Bedienungsanleitung.
Kältekreis nach Druckgeräte Richtlinie 2014/68/EU mit hermetisch gekapseltem Scroll-Verdichter. Kältekreis auf Dauer technisch dicht verifiziert. Nachtbetrieb und Schallentkopplung. Heizbetrieb: max. Heizwassertemperatur von 75°C mit Elektroheizelement. Entsprechend den gültigen Normen und Sicherheitsvorschriften ausgeführt.
Außeneinheit Aufstellung auf Boden oder Boden- bzw. Wandkonsole.
Vor- und Rücklaufleitung zwischen Außen- und Inneneinheit bauseits. Verdampferabtauung über Kreislaufumkehr.
Inneneinheit:
Hocheffizienzumwälzpumpe EEI<0,21 für Heizkreis und WW-Betrieb integriert. Spreizungsregelung über Pumpendrehzahl. 3-Wege-Umschaltventil für Heiz-/Kühl-/Warmwasserbetrieb.
Integrierter Wärmemengenzähler nach BAFA mittels Durchflusssensor. Warnmeldung bei niedrigem Wasserdruck durch Heizwasserdrucksensor. Inneneinheit gedämmt inkl. Heizkreissicherheitsventil 3 bar mit Kunststoffablaufschlauch (Innen-Ø 19 mm), manuellem Entlüfter und analogem Druckmanometer. Regler mit Steuer- und Überwachungsorganen der gesamten Wärmepumpe.
Eingänge der Regelung Inneneinheit: eBUS, Speicherfühler, Außenfühler, S0-Schnittstelle/ EVU/ Smart Grid/ PV-Anhebung, 3 parametrierbare Eingänge z.B. für Sammlerfühler/ Taupunktwächter/ Externe Ansteuerung 0-10V. Ausgänge: Externe Heizkreispumpe, Anforderung 2. Wärmeerzeugers, Ext. 3-Wege-Umschaltventil für den Kühlbetrieb, Zirkulationspumpe, 3 parametrierbare Ausgänge. Bedienmodul BM-2 oder AM in Inneneinheit integrierbar.

Erfüllung des §14a nach EnWG, Dimfunktion mittels SG-Ready auf 4,2kW oder wahlweise Einstellwert. Funktion gegeben ab Softwarestand HCM-4 FW 1.90 bzw. HCM-5 ab FW 1.20, BM-2 ab FW 3.30. Anzeigemodul (AM)ab FW 2.00.
Optionale Internetschnittstelle Wolf Link Home (LAN, WLAN) beigelegt. WLAN nach IEEE 802.11b/g/n, 2,4GHz, Kanal 1 bis 13, LAN RJ45, 10/100Mbit. Ermöglicht Nutzung der Smartset App für Android und Apple sowie Smartset-Portal als Webanwendung. Remote Control für Fachhandwerker zur Fernsteuerung, Optimierung und Parametrierung des Wärmeerzeugers. Smarthome Einbindung via Alexa Skills. Einfache Integration in die Inneneinheit der Wärmepumpe. Wolf Link Home Betriebstemperatur- und Feuchtigkeit 0-60°C/20-90%r.H.
Montage der Inneneinheit wandhängend mit Einhängewinkel. Optional mittels Gerätekonsole auch an der Decke oder auf dem Boden möglich.
Mit integriertem 9kW Elektroheizelement.

Technische Daten:

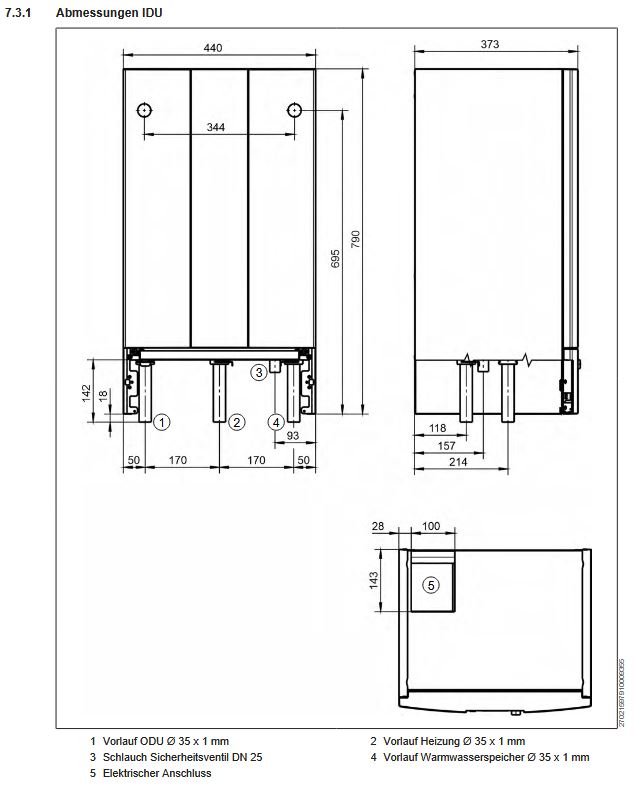

• Abmessungen incl. Füße, Fronttüren (BxHxT)
  Außeneinheit 1.700x1300x756 mm / Inneneinheit 440x790x340 mm
  Gewicht: Außeneinheit/Innenenheit 230/27 kg
  Kältekreis Kältemitteltyp / GWP R290/3
  Füllmenge/CO2eq 3,8 / 0,011 kg/t
  Kältemittelöl PZ46M
  Füllmenge Kältemittelöl 900 ml
  Kompressor-Typ Scroll / 1
  Heizleistung / COP bei Nennleistung nach EN14511
  A2/W35 12,3 / 4,4 kW
  A7/W35 8,7 / 5,6 kW
  A-7/W35 Max. Leistung 15,1 / 3,1 kW
  Leistungsbereich
  bei A2/W35 5,1 / 22,1 kW
  bei A7/W35 5,9 / 24,0 kW
  bei A-7/W35 3,7 / 19,6 kW

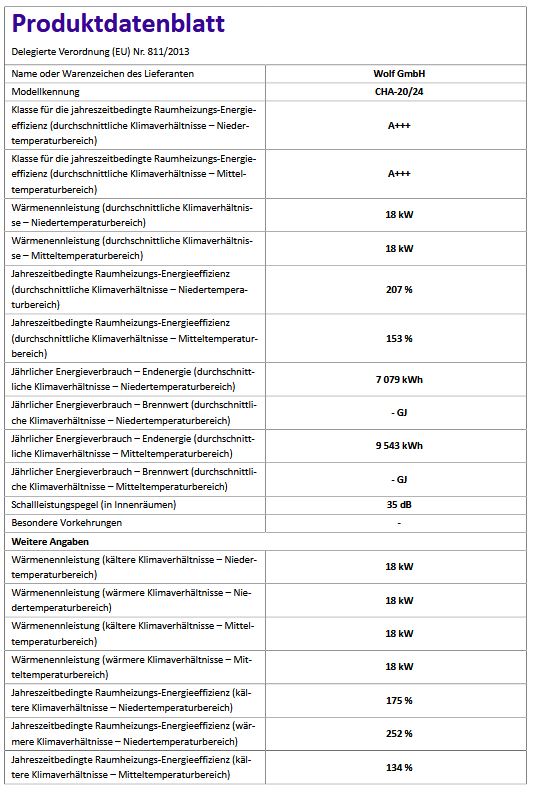

  Jahreszeitbedingte Raumheizungs-Energieeffizienz / Wärmenennleistung bei durchschnittlichen Klimaverhältnisse gemäß EU 811/2013
  ETA_s/SCOP
  35°C 205% / 5,2
  55°C 152% / 3,88
  Kühlleistung / EER bei (Nennleistung nach EN14511)
  A35/W18 - 9,7 / 5,8 kW
  A35/W7 - 8,3 / 3,7 kW
  Leistungsbereich Verdichter
  bei A35/W18 7,2 - 16,4 kW
  bei A35/W7 4,7 - 14,2 kW
  Schall Außeneinheit A7/W55 (in Anlehnung an EN 12102/EN ISO9614-2)
  Schallleistungspegel bei:
  Nenn-Wärmeleistung (ErP) 53 dB(A)
  Tag max. 66 dB(A)
  im reduziertem Nachtbetrieb 58 dB(A)
  Temperatur Betriebsgrenzen:
  Heizbetrieb +20 bis +70° / Kühlbetrieb +7° bis +30°
  maximale Heizwassertemperatur mit E-Heizung +75°
  Luft Heizbetrieb min / max -22° bis +40°
  Luft Kühlbetrieb min / max +10° bis +45°
  Heizwasser
  Nennvolumenstrom bei 5K Spreizung 57 l/min
  Mindestvolumenstrom für Abtauung 42 l/min
  Restförderhöhe bei min. Volumenstrom für Abtauung
  maximaler Betriebsdruck Heizkreis 3 bar
  Luftvolumenstrom im Nennbetriebspunkt 8000 m³/h
  Anschlüsse
  Inneneinheit: Vorlauf von Außeneinheit / Heizung Vorlauf / Warmwasser Vorlauf 35x1
  Außeneinheit: Vorlauf, Rücklauf 2" IG
  Kondensatwasseranschluss 50 DN
  Elektrik Außenmodul (ODU) - Steuerung
  Elektrischer Anschluss 1NPE, 230VAC, 50Hz, 16A(B)
  Max. Stromaufnahme 2,8 A
  Elektrik Außenmodul (ODU) - Inverter
  Elektrischer Anschluss 3NPE, 400VAC, 50Hz, 16A(B)
  Max. Leistungsaufnahme Standby 10 W
  Max. Leistungsaufnahme Verdichter innerhalb der Einsatzgrenzen 11,5 kW
  Max. Verdichterstrom innerhalb der Einsatzgrenzen 16,7 A
  Max. Anzahl Verdichterstarts pro Stunde 6 1/h
  Schutzart IP 24
  Elektrik Innenmodul (IDU) - Steuerung
  Elektrischer Anschluss 1NPE, 230VAC, 50Hz, 16A(B)
  Max. Stromaufnahme 4 A
  Elektrik Innenmodul (IDU) + E-Heizung
  Elektrischer Anschluss 3NPE, 400VAC, 50Hz, 16A(B)
  Max. Leistungsaufnahme E-Heizung 9 kW
  Max. Leistungsaufnahme Heizkreispumpe 3 - 180 W
  Max. Leistungsaufnahme Standby 2 W
  Max. Stromaufnahme E-Heizung (9 kW) 13 A
  Schutzart IP 20
  Für den Betrieb ist ein Bedienmodul BM-2 oder ein Anzeigenmodul AM erforderlich
  Link Home Betriebstemperatur- und Feuchtigkeit 0-60°C/20-90%r.H.
  Fabrikat: WOLF GmbH
  Artikel-Nummer: 9149092

Lieferumfang:

• Wolf Wärmepumpe CHA-Monoblock 20/24 (400V) mit Elektroheizelement
• Montage- und Betriebsanleitung

Installationshinweis:

Für die Installation dieses Gerätes ist ein 400V Starkstromanschluss (Drei-Phasen-Wechselanschluss) notwendig, die Montage (Wasser und Elektroinstallation) sowie die Erstinbetriebnahme und die Wartung dieses Gerätes dürfen nur von einer entsprechenden Fachkraft in Übereinstimmung mit den gültigen Vorschriften sowie entsprechend dieser Anweisung ausgeführt werden!
