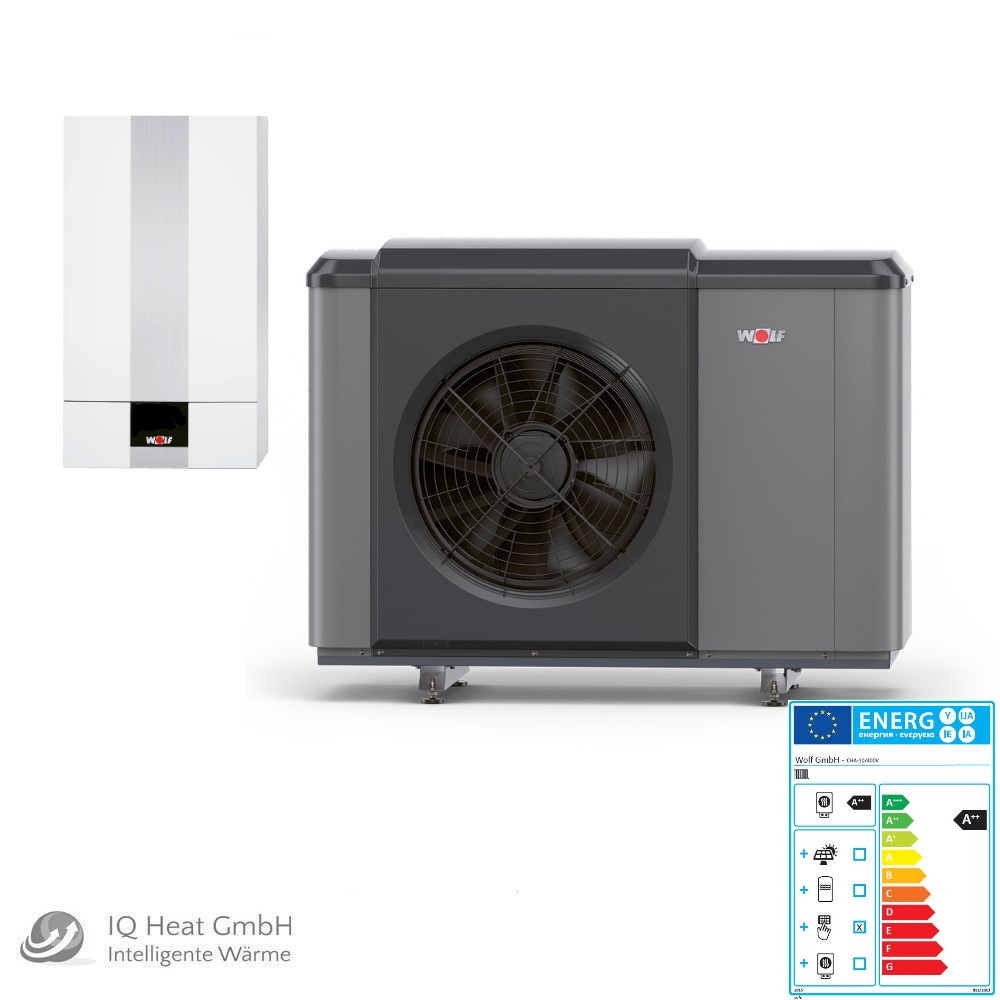

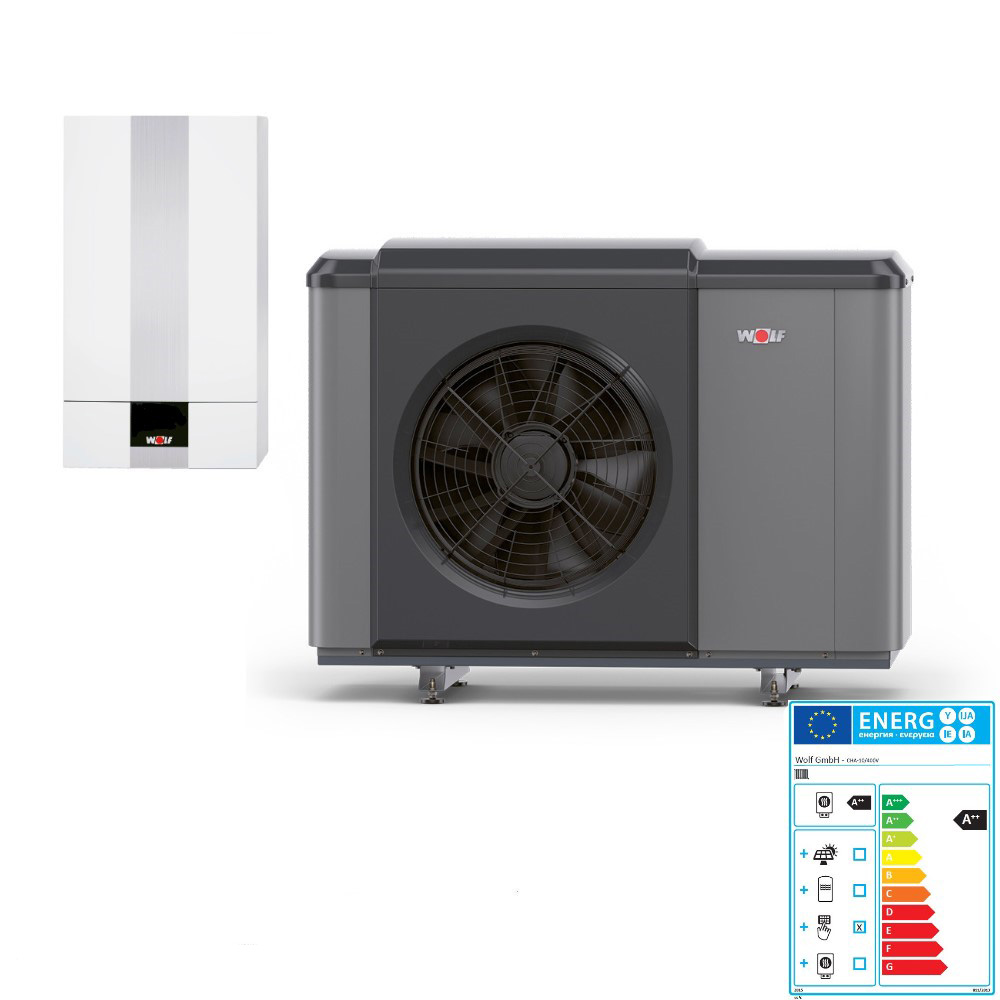

Wolf Wärmepumpe CHA Monoblock 10 mit Innen und Außeneinheit 5,8 kW

Wärmepumpe Wolf CHA Monoblock 10 mit Innen und Außeneinheit 5,8 kW

Hersteller: 9146863

Beschreibung:

Modulierende, energieeffieziente Ausführung für Heiz- und Kühlbetrieb sowie Warmwasserbereitung auch bei niedrigen Außentemperaturen. Natürliches Kältemittel R290 (Propan) mit niedrigen GWP (3). Vorlauftemperatur bis zu 70C im reinen WP-Betrieb für sicheren Schutz vor Legionellen. Entsprechend den gültigen Normen und Sicherheitsvorschriften ausgeführt. EHPA-zertifiziert, Smart-Grid-Ready-, hybridfähig für ökol. oder ökonomischen Betrieb. Außeneinheit: Stabile Gehäusekonstruktion, UV-beständig. Stufenlose, elektr. Leistungsregelung mit Inverter-Technik für effizienten Teillastbetrieb mit hohem Modulationsbereich. Komponenten schalldämmend in EPP-Kern gebettet. Für Heiz- und Kühlbetrieb zwei separat voneinander unabhängig elektronisch gesteuerte Expansionsventile für hohen COP. Strömungsoptimierter Rippenrohr-Verdampfer mit im Gehäuse integrierten Metallschutzgitter, aus Kupferrohr mit aufgepressten Aluminiumlamellen und hydrophober Schutzbeschichtung für längere Laufzeiten ohne Abtaubedarf. Wärmegedämmter Plattenwärmetauscher (Edelstahl 1.4301) als Verflüssiger. Vorlauf- und Rücklaufsensoren im Gerät integriert. Hydraulischer und el. Anschluss unter- und rückseitig zubehörlos möglich. Hohe JAZ durch optimierte Verdampferleistung und EC-Axialventilator im Eulenflügeldesign mit Ventilatorschutzgitter nach DIN EN 13857 für optimalen Schutz auch von Kleinkindern. Aufstellung der Außeneinheit und Sicherheitsabstände gemäß der WOLF Montage- und Bedienungsanleitung. Kältekreis nach Druckgeräte Richtlinie 2014/68/EU mit hermetisch gekapseltem Scroll-Verdichter. Nachtbetrieb und Schallentkopplung. Heizbetrieb: max. Heizwassertemp. von 75C mit E-heizelement. Entsprechend den gültigen Normen und Sicherheitsvorschriften ausgeführt. Außeneinheit Aufstellung auf Boden oder Boden- bzw. Wandkonsole. Vor- und Rücklaufleitung zwischen Außen- und Inneneinheit bauseits. Verdampferabtauung über Kreislaufumkehr. Inneneinheit: Hoch-effizienzumwälzpumpe EEI<0,21 für Heizkreis und WW-Betrieb integriert. Spreizungsregelung über Pumpendreh-zahl. 3-Wege-Umschaltventil für Heiz-/Kühl-/Warmwasserbetrieb. Integr. Wärmemengenzähler nach BAFA mittels Durchflusssensor. Bedarfs-gerecht geregeltes Elektroheizelement mit 9 kW (400V) im Durchlaufprinzip. Warnmeldung bei niedrigem Wasserdruck durch Heizwasserdrucksensor. Inneneinheit gedämmt inkl. Heizkreissicherheitsventil 3 bar mit Kunst-stoffablaufschlauch (Innen-DM 19 mm), manuellem Entlüfter und analogem Druckmanometer. Regler mit Steuer- und Überwachungsorganen der ges. WP. Eingänge der Regelung Inneneinheit: eBUS, Speicherfühler, Außenfühler, S0-Schnittstelle/ EVU/ Smart Grid/ PV-Anhebung, 3 parametrierbare Eingänge z.B. für Sammlerfühler/ Taupunktwächter/ Externe Ansteuerung 0-10V. Ausgänge: Externe Heizkreispumpe, Anforderung 2. Wärmeerzeugers, Ext. 3-Wege-Umschaltventil für den Kühlbetrieb, Zirkulationspumpe, 3 parametrierbare Ausgänge. Bedienmodul BM-2 oder AM in Inneneinheit integrierbar. Vorbereitet für WOLF Link home zur Kommunikation per Smartset App und Web. Hydraulische Anschlüsse DN28 (Glattrohr). Montage der Inneneinheit wandhängend mit Einhängewinkel. Optional mittels Gerätekonsole auch an der Decke oder auf dem Boden möglich. Alternativ vollständig integriert im Komplettpaket WOLF Wärmepumpencenter CHC.

Technische Daten:

• Wärmepumpenart Luft / Wasser Monoblock
  Konformität CE

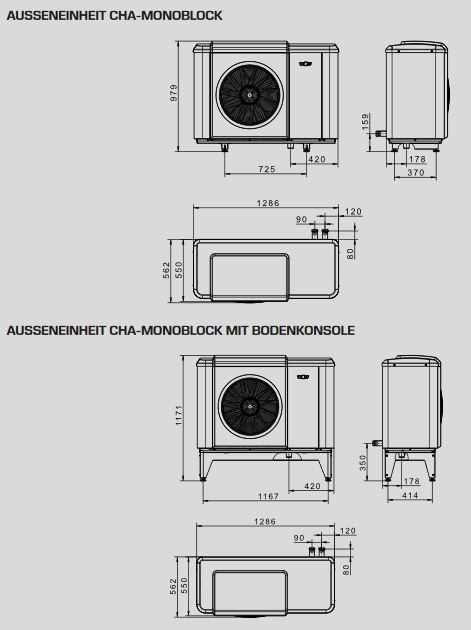

  Abmessungen: (BxHxT) incl. Füße, incl. Fronttüren:
  Außeneinheit1286x979x586mm
  Inneneinheit 440x790x340mm
  Gewicht: Außeneinheit162kg, Inneneinheit 27kg
  Kältekreis
  Kältemitteltyp/GWP R290/3
  Füllmenge/CO2eq 3,1/0,010kg/t
  Kältemittelöl PZ46M
  Füllmenge Kältemittelöl 900ml
  Kompressor-Typ Scroll
  Heizleistung/COP bei Nennleistung nach EN14511:
  A2/W35: 5,75 / 4,65
  A7/W35: 4,10 / 5,72
  A10/W35: 3,75 / 6,05
  A-7/W35: 7,95 / 2,88
  Leistungsbereich bei:
  A2/W35kW 3,0-10,0
  A7/W35kW 3,5-10,0
  A-7/W35kW 2,2-9,8
  Kühlleistung / EER bei (Nennleistung nach EN14511)
  A35/W18: 6,01 / 5,92
  A35/W7: 4,81 / 4,04
  Leistungsbereich Verdichter bei
  A35/W18: 4,3 - 10,0
  A35/W7: 4,81 / 4,04
  Schall AußeneinheitA7/W55 (in Anlehnung an EN 12102/EN ISO 9614-2)
  Schallleistungspegel bei Nenn-Wärmeleistung (ErP) 53dB(A)
  Tag max. 60dB(A)
  im reduziertem Nachtbetrieb 51dB(A)
  Schalldruckpegel im reduziertem Nachtbetrieb (in 3m Entfernung, frei aufgestellt) 34DB(A)
  Einsatzgrenzen Temperatur Betriebsgrenzen:
  Heizbetrieb +15° - +70°C
  Kühlbetrieb +7° - +30°C
  max. Heizwassertemperatur mit E-Heizung 75°C
  Luft Heizbetrieb min/max. -22° / +40°C
  Luft Kühlbetrieb min/max. +10° / +45°C
  Heizwasser
  Mindestvolumenstrom für Abtauung 25L/min
  Restförderhöhe bei min. Volumenstrom für Abtauung 530mbar
  maximaler Betriebsdruck Heizkreis 3bar
  Wärmequelle
  Luftvolumenstrom im Nennbetriebspunkt 3.500m³/h
  Anschlüsse
  Inneneinheit: Vorlauf von AußeneinheitHeizung/Warmwasser 28x1
  Außeneinheit Vorlauf/Rücklauf G1¼" IG
  Kondensatwasseranschluss DN50
  Elektrik Außeneinheit
  Netzanschluss / Absicherung Steuerspannung 1NPE, 230VAC, 50Hz / 16A (B)
  Leistungsaufnahme Standby 13W
  Leistung/Strom/cos(A7/W35) 620W/2,7A/0,8
  max. Leistungsaufnahme Verdichter innerhalb der Einsatzgrenzen 4,4kW
  max. Verdichterstrom innerhalb der Einsatzgrenzen 11,1A
  Maximale Anzahl Verdichterstarts pro Stunde 6
  Schutzart AußeneinheitIP 24
  Elektrik Inneneinheit:
  Netzanschluss / Absicherung Außeneinheit, Elektroheizelement 3PE,400VAC,50Hz/20A(B)
  Steuerspannung 1NPE,230VAC,50Hz/16A(B)
  Leistungsaufnahme Elektroheizelement 9kW
  Heizkreispumpe/Standby 3-75W/2W
  Maximale Stromaufnahme Elektroheizelement (9kW) A 13 (400VAC)
  Schutzart Inneneinheit IP 20
  Für den Betrieb ist ein Bedienmodul BM-2 oder ein Anzeigenmodul AM erforderlich
  Fabrikat: Wolf GmbH
  Artikel-Nummer: 9146863

Lieferumfang:

• WOLF CHA 10 Modulierende Luft/Wasser-Wärmepumpe in Monoblockbauweise inkl. Innenmodul
• Serienmäßiger Heiz- und Kühlbetrieb (Invertertechnologie) sowie Warmwasserbereitung
• Serienmäßiges starkes 9kW Elektroheizelement
• Wärmemengenzähler, 3-Wege-Umschaltventil, Wasserdrucksensor und Sicherheitsventil bereits integriert

Installation:

Die Montage (Gas/Wasser) sowie die Erstinbetriebnahme und die Wartung dieses Gerätes dürfen nur von einem SHK-Anlagenmechaniker in Übereinstimmung mit den gültigen Vorschriften sowie entsprechend dieser Anweisung ausgeführt werden!

WEEE-Reg.-Nr.: DE 82558211
