WOLF WP-Center CHC-Split 16/200-35 inkl. BWL-1S-16/400V+WW-Speicher+Puffer
Artikelnummer: 9146666
Beschreibung:
Modularer Wärmeerzeuger (Fläche max. 0,5 m2), Komponenten in einer Einheit
integriert, kombinierbar mit zentraler Wohnraumlüftung WOLF CWL-T-EXCELLENT.

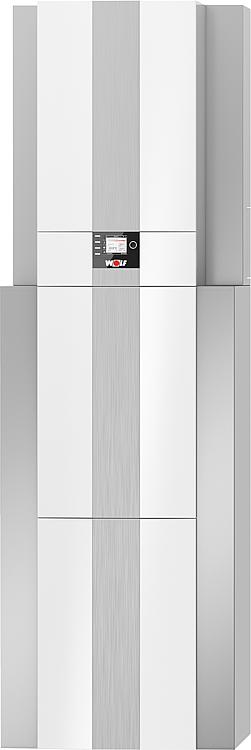

Wärmepumpencenter bestehend aus:180l Warmwasserspeicher nach DIN4753 aus spezial-emailliertem
Stahl S235JR mit 2,3m2-Glattrohr-Wärmetauscher und PU-Hartschaumwärmedämmung
(0,024 W/mK), Befüll- und Entleerungshahn, Tauchhülse, inkl.
Magnesium-Schutzanode,35l Pufferspeicher (Stahl S235JR) für Abtauenergie,
PU-Hartschaum wärmegedämmt (Wärmeleitfähigkeit 0,024 W/mK), hydraulisch in Serie
geschalten inkl. voreingestelltem Überströmventil, geeignet im Kühlbetrieb bis
min. 18° C, 9mm EPDM-Schaum Edelstahlwellrohr-Verrohrungssets, (1.4404) mit
Steckverbindungen PLUG&SEAL zur leichten und schnellen Montage, MAG, 24 Liter,
Max. Betriebsdruck 3 bar, nach DIN EN 13831, inkl. Kappenventil für Heizung mit
Absicherung gegen unbeabsichtigtes Schließen inkl. Entleerung gemäß DIN EN
12828,Bedienmodul BM-2 inkl. Außentemperaturfühler, zur witterungsgeführten
Vorlauftemperaturregelung, Zeitprogramme für Heizen, Kühlen, WW und Zirkulation,
3,5“ Farbdisplay mit Klartextanzeige, Wärmepumpe BWL-1Sin Splitbauweise, mit
integr. Elektroheizelement. Modulierend, Heiz- und Kühlbetrieb, WW-Bereitung.
EHPA-zertifiziert, SG-Ready.

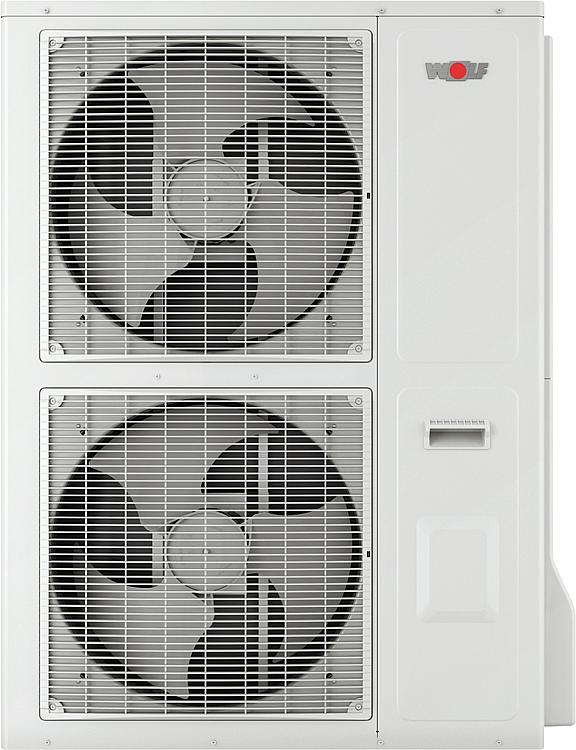

Außenmodul: Stufenlose Leistungsregelung, Inverter-Technik
für effizienten Teillastbetrieb. Expansionsventil für hohen COP durch exakte
Füllgradoptimierung und adaptive Anpassung. Kupferrippenrohr-Verdampfer mit
aufgepressten Alu-Lamellen und Schutzbeschichtung für längere Laufzeiten ohne
Abtaubedarf. Hohe JAZ durch optimierte Verdampferleistung und drehzahlgeregelten
EC-Axialventilator. Motor statisch und dynamisch gewuchtet und schwingungsfrei
gelagert. Kältekreis nach Richtlinie für Druckgeräte 2014/68/EU mit
Doppelrollkolben-Verdichter. Nachtmodus zur Schallreduktion. Außenmodul
witterungsbeständig, inkl. seitliche Anschlüsse abgedeckt. Heizbetrieb: max.
Heizwassertemperatur von 55° C. R410A für einfache Leitungslänge bis 12m
vorgefüllt. Boden- oder Wandkonsole. Kältemittelleitungen zwischen Außen- und
Innenmodul bauseits. Verdampfer-Abtauung über Kreislaufumkehr.
Innenmodul: Hocheffizienz-Umwälzpumpe EEi<= 0.23 für
Heizkreis und WW-Betrieb integriert. Spreizungsregelung über Pumpendrehzahl für
optimalen Heizwasservolumenstrom. 3-Wege-Umschaltventil zum Wechsel zwischen
Heiz-/Kühl- und Warmwasserbetrieb. Integrierter Wärmemengenzähler nach BAFA
mittels Durchflusssensor, Vorlauf- und Rücklauffühler. Wärmegedämmter
Plattenwärmetauscher (Edelstahl 1.4301) als Kondensator.
Strömungs-/effizienzoptimiertes Elektroheizelement 230/400 V mit 6 kW im
Durchlaufprinzip. Warnmeldung bei niedrigem Wasserdruck durch
Heizwasserdrucksensor. Innenmodul gedämmt inkl. Heizkreis-Sicherheitsventil 3
bar, manuellem Entlüfter und analogem Druckmanometer. Regler mit Steuer- und
Überwachungsorganen der gesamten Wärmepumpe. Eingänge der Regelung: eBUS,
Speicherfühler, Außenfühler, EVU / Smart Grid / PV-Anhebung, 2 programmierbare
Eingänge z.B. für Sammlerfühler / Taupunktwächter / Externe Ansteuerung 0-10V.
Ausgänge: Externe Heizkreispumpe, Anforderung eines 2. Wärmeerzeugers, Externes
3-Wege-Umschaltventil für den Kühlbetrieb, Zirkulationspumpe, Programmierbarer
Ausgang. Vorbereitet für WOLF LINK HOME/ISM-7i zur Kommunikation über
Smartphone, Laptop, PC oder dem Internet über die Smartset App und
Web-Oberfläche.
Ausstattung:
- schadstoff- und geräuscharme, modulierende Gasbrenner mit
drehzahlgeregelten Gebläsen
- übersichtlicher Aufbau und freie Zugänglichkeit aller Bauteile
- kompakter Hochleistungswärmetauscher in V-Form - Kesselfüße einstellbar
- Zentrale Modulsteuerung mit eingebauten Mess-, Steuer- und
Regeleinrichtungen: Thermometer, interner Kesseltemperaturregler,
Netzschalter, Sicherheitstemperaturbegrenzer (110 Grad C), Bedienfeld mit
Multifunktionsanzeige zur Anzeige von Betriebszuständen, Einstellparametern,
etc. Pro E Steckverbinder für Heizungsregler und Zubehör - Raumluftabhängige
und raumluftunabhängige Betriebsweise möglich
Technische Daten:
- Nennspannung: 3PE/400V/50Hz
- Anlaufstrom Verdichter: 10A
- Absicherung Verdichter: C 20A Automat
- Maximaler Verdichterstrom innerhalb der Einsatzgrenzen: 10A
- Schutzart: IP 24
- Abmessungen (BxHxT): 964x1261x363mm
- Luftvolumenstrom im Nennbetriebspunkt: 4200m³/h
- Gewicht: 110kg
- Schallleistungspegel Außenmodul bezogen auf A7/W55 nach EN12102: 64dB(A)
Max. Schallleistungspegel Außenmodul: 66dB(A)
Max. Schallleistungspegel Außenmodul im reduziertem Nachtbetrieb: 57dB(A)
- Kältemittelfüllmenge: 3,5kg/7,31t Co2eq R410A (GWP2088)
- Kältemittelöl: POE
- Füllmenge Kältemittelöl: 1100ml
- Luftbetriebstemperatur:
Heizbetrieb: -20° - +35°C
Kühlbetrieb: +10° - +45°C
Technische Daten Innenmodul:
- Hocheffizienz-Umwälzpumpe Typ Wilo YONO S 1-7 Para EEI<= 0.23
- Elektroanschluss Regelung 1NPE/230V/50Hz
- Schutzart: IP 20
- Abmessungen (BxHxT): 440x790x340mm
- Gewicht: 37kg
- Vorlauftemperaturbereich: 20° - 55°C
- Wasservolumenstrom:
minimal (7K): 25L/min
nominal (5K): 40L/min
maximal (4K): 50L/min
- Max. externer Druckverlust (RFH) bei nominalem Volumenstrom: 310mbar
- Druckverlust Wärmepumpe bei nominalem Wasservolumenstrom: 194mbar
- Wasserseitiger Anschluss:
3xD28mm Glattrohr für Vorlauf-Heizkreis/Vorlauf
Warmwasserbereitung/Rücklauf-Heizung/Warmwasserbereitung
- flexible Ableitung
- Max. Betriebsdruck Heizkreis 3bar (0,3MPa)
- Kälteseitiger Anschluss:
- Heißgasleitung: 16x1mm
- Flüssigkeitsleitung: 10x1mm
- Maximale Kälteleitungslänge zum Außenmodul: 25m
- Nennheizleistung/Leistungszahl CoP nach EN14511
A2/W35: 10,8kW / 3,3
A7/W35: 17,5kW / 4,0
A10/W35: 15,7kW / 3,8
A-7/W35: 10,9kW / 2,4
A35/W7: 11,7kW / 2,1
A35/W18: 13,0kW / 2,5
- Leistungsregelung A2/W35: 4,5-14,3kW
- Max. Heizleistung bei A-7/W35: 10,9kW

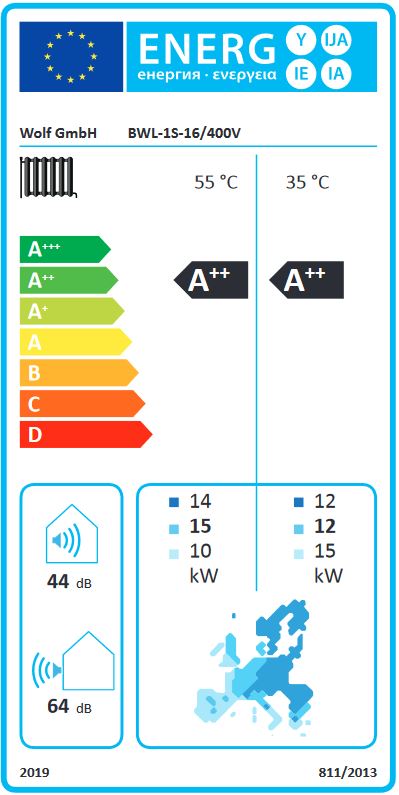

- Energieeffizienzklasse: Raumheizung Niedertemperatur: A+++, Raumheizung
Mitteltemperatur: A++, Warmwasserspeicher: B, Pufferspeicher: A
- Speicherinhalt Pufferspeicher 34L
- Speicherinhalt Warmwasserspeicher 180L
- Leistungskennzahl NL50: 1,6
- Abmessungen (BxHxT): 650x2081x751mm
- Gewicht Warmwasserspeicher: 145kg
- Gewicht Pufferspeicher: 21kg
- Anschlüsse: G1 VL/RL,kW, WW, Zirkulation von oben
- Fabrikat: Wolf GmbH
- Artikel-Nummer: 9146666
Lieferumfang:
- BWL-1S Splitwärmepumpe BWL-1S-16/400V
- 180 Liter Warmwasserspeicher mit Glattrohrwärmetauscher (2,3 m²)
- 35 Liter Reihenpufferspeicher
- Heiz- und Kühlbetrieb
- 6 kW Elektroheizelement
- Montage- und Bedienungsanleitung
Hinweis Installation:
Die Montage (Gas/Wasser) sowie die Erstinbetriebnahme und die Wartung dieses Gerätes dürfen nur von einem SHK-Anlagenmechaniker in Übereinstimmung mit den gültigen Vorschriften sowie entsprechend dieser Anweisung ausgeführt werden!
WEEE-Reg.-Nr.: DE 82558211
