Wolf Wärmepumpencenter CHC Monoblock 10/300-50 L Puffer Luft Wasser Wärmepumpe
| Art.Nr.: |
181798809
|
| Herst.Nr.: |
9146845
|
| EAN: | 4045013375277 |
| Lieferzeit: |
ca. 1 Woche |
| EEK Spektrum: | A+++ -> G |
| EEK: | a++ |
14.257,52 €*
inkl. 19% MwSt. zzgl. 0.00 € Versand
Wolf CHC-Monoblock 10/300-50 Wärmepumpencenter - 280 ltr. Warmwasserspeicher + 50 Liter Pufferspeicher
Herstellerteilenummer: 9146845
Beschreibung:
Modularer Wärmeerzeuger (Aufstellfläche max. 0,6 m²), Komponenten in einer Einheit, kombinierbar mit zentraler Wohnraumlüftung WOLF CWL-T-EXCELLENT. Wärmepumpencenter bestehend aus: 280l Warmwasserspeicher nach DIN4753 aus emailliertem Stahl S235JR mit 3,0m²-Glattrohrwärmetauscher und PU-Hartschaumwärmedämmung (0,024 W/mK), Befüll- und Entleerungs-Hahn und Tauch-hülse, inkl. Magnesiumschutzanode. 50l Pufferspeicher (Stahl S235JR) für Abtauenergie, PU-Hartschaum- wärmegedämmt (Wärmeleitfähigkeit 0,024 W/mK), hydraulisch in Serie geschalten inkl. Überströmventil, geeignet für Kühlbetrieb mit Kaltwasser- temperaturbereich von 18°C-25°C. Edelstahlwellrohr-Verrohrungssets, (1.4404) mit EPDM-Dämmung und Steckverbindungen PLUG&SEAL zur leichten und schnellen Montage. MAG, 24 Liter, Max. Betriebsdruck 2,5bar, für Heizung nach DIN EN 13831, inkl. Kappenventil mit Entleerung für unbeabsichtigtes Schließen gemäß DIN EN 12828. Bedienmodul BM-2 inkl. Außentemperatur- fühler, zur witterungsgeführten Vorlauftemperaturregelung, Zeitprogramme für Heizen, Kühlen, WW und Zirkulation, 3,5" Farbdisplay mit Klartextanzeige. Wärmepumpe CHA-Monoblock: Mit integr. 9kW E-Heizelement und energieff. Ausführung. Modulierend, Heiz- und Kühlbetrieb, WW-Bereitung. Natürliches Kältem. R290. Vorlauftemp. bis 70°C im reinen WP-Betrieb. EHPA-zertifiziert, SG-ready, hybridfähig. Außeneinheit: Stufenlose Leistungsregelung, Inverter. Zwei separat el. gesteuerte Expansionsventile. Rippenrohrverdampfer aus Kupferrohr mit aufgepr. Alu-Lamellen und hydrophober Schutzbeschichtung. Im Gehäuse integr. Metallschutzgitter. Wärmegedämmter Plattenwärmetauscher (Edelstahl 1.4301) als Verflüssiger. Vorlauf- und Rücklaufsensoren im Gerät integriert. Hydr. und el. Anschluss unter- und rückseitig zubehörlos. Hohe JAZ durch optimierten Verdampfer und EC-Eulenflügelaxialventilator. EEK Raumheizung Mitteltemperatur: A++. Aufstellung der Außeneinheit und Sicherheitsabstände gemäß der WOLF Montage- und Bedienungsanleitung. Kältekreis nach Druckgeräte Richtlinie 2014/68/EU mit hermetisch gekapseltem Scroll-Verdichter. Nachtbetrieb und Schallentkopplung. Heizbetrieb: max. Heizwassertemp. von 75°C mit E-heizelement. Entsprechend den gültigen Normen und Sicherheitsvorschriften ausgeführt. Außeneinheit Aufstellung auf Boden oder Boden- bzw. Wand-konsole. Vor- und Rücklaufleitung zwischen Außen- und Inneneinheit bauseits. Verdampferabtauung über Kreislaufumkehr. Inneneinheit: HE-Pumpe EEi<= 0.21 für Heizkreis und WW-Betrieb integriert. Spreizungsregelung über Pumpendreh-zahl. 3-Wege-Umschaltventil für Heiz-/Kühl-/Warmwasserbetrieb. Integr. Wärmemengenzähler nach BAFA mittels Durchflusssensor. 9kW (400V) E-Heizelement. Warnmeldung bei niedrigem Wasserdruck mit Heizwasserdrucksensor. Inneneinheit gedämmt inkl. Heizkreissicherheitsventil 3bar mit Kunst-stoffablaufschlauch (Innen-Ø 19 mm), manuellem Entlüfter und analogem Druckmanometer. Regler mit Steuer- und Überwachungsorganen der ges. WP. Eingänge der Regelung: eBUS, Speicher-fühler, Außenfühler, S0-Schnittstelle/ EVU/ Smart Grid/ PV-Anhebung, 3 parametrierbare Eingänge für Sammler-fühler/ Taupunktwächter/ Ext. An-steuerung 0-10V. Ausgänge: Ext. Heiz-kreispumpe, Anforderung 2. Wärme-erzeugers, Ext. 3-Wege-Umschalt-ventil für den Kühlbetrieb, Zirkulations-pumpe, 3 parametrierbare Ausgänge. Vorbereitet für WOLF Link home. Hydr. Anschlüsse DN28 (Glattrohr)
Vorteile:
- Integrierter 280 l-Warmwasserspeicher
- Serienmäßiger Heiz- und Kühlbetrieb (Invertertechnologie) sowie Warmwasserbereitung
- Vereint alle Komponenten, die für ein vollständiges Heizsystem benötigt werden
- Ihre gesamte Haustechnik auf weniger als einem Quadratmeter
- Modularer Aufbau ermöglicht eine einfache Einbringung sowie geringe Montage- und Installationszeiten
- Abgestimmte Systeme für höchste Effizienz und niedrige Betriebskosten
- Zukunftssicher und top hygenisch dank umweltfreundlichem Kältemittel R290
- Extrem Leiste (<35 dB(A)) dank langsam drehendem Ventilator im Eulenflügeldesign und Nachleitgeometrie
- Leichte Aufstellung dank kompakter Abmessungen und praktischer Tragevorrichtung
- Hohe Effizienz und niedrige Betriebskosten ermöglichen staatliche Förderungen
- Lange Lebensdauer dank stabiler Gehäusekonstruktion und einer UV-beständigen Pulverlack-Beschichtung
- Serienmäßiges Elektro-Heizelement mit 9 KW als zuverlässige Reserve für lange Kälteperioden
- Smarthomefähig (z.B. Amazon Alexa) und per WOLF-Smartset App bedienbar mit optionalem Schnittstellenmodul Link Home
- Kombination mit PV Anlagen dank integriertem EEBUS
- Umfangreiches Zubehörprogramm

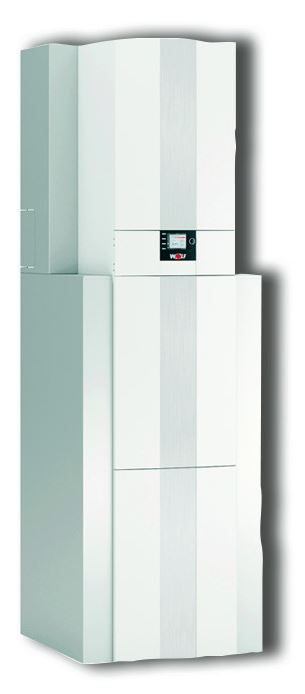

Innengerät:
- Serienmäßig mit 180 l-Warmwasserspeicher
- Bedienmodul BM-2
- 24 l Ausdehnungsgefäß und Anschlussset
- Steckverbindungen für besonders leichte und schnelle Installation
- Wärmemengenzähler,
- Wasserdrucksensor und Sicherheitsventil bereits integriert
- Energiesparender Betrieb durch Spreizungsregelung der integrierten, drehzahlgeregelten Hocheffizienzpumpe
- Steckplatz für LAN / WLAN-Schnittstelle Link Home
- Programmierbarer Eingang und Ausgang
- Kontakte für EVU-Steuersignal oder Smart Grid
- Externe Anhebung der Systemtemperatur durch z.B. Smart Grid oder PV-Anlage
Außengerät:
- Kältemittel der Zukunft R290 (Propan) für hohe Vorlauftemperaturen von +70°C im reinen Wärmepumpenbetrieb
- Extrem leiser Betrieb: Schalldruckpegel <35 dB(A) bereits in 3m Entfernung
- Robuster EPP-Kern (Expandiertes Polypropylen) für härteste Umweltbedingungen, optimale Luftführung und leisen Betrieb
Technische Daten:
- Wärmepumpenart Luft / Wasser Monoblock
Konformität CE
Abmessungen: (BxHxT) incl. Füße, incl. Fronttüren:
Außeneinheit1286x979x586mm
Inneneinheit 440x790x340mm
Gewicht: Außeneinheit162kg, Inneneinheit 27kg
Kältekreis
Kältemitteltyp/GWP R290/3
Füllmenge/CO2eq 3,1/0,010kg/t
Kältemittelöl PZ46M
Füllmenge Kältemittelöl 900ml
Kompressor-Typ Scroll
Heizleistung/COP bei Nennleistung nach EN14511:
A2/W35: 5,75 / 4,65
A7/W35: 4,10 / 5,72
A10/W35: 3,75 / 6,05
A-7/W35: 7,95 / 2,88
Leistungsbereich bei:
A2/W35kW 3,0-10,0
A7/W35kW 3,5-10,0
A-7/W35kW 2,2-9,8
Kühlleistung / EER bei (Nennleistung nach EN14511)
A35/W18: 6,01 / 5,92
A35/W7: 4,81 / 4,04
Leistungsbereich Verdichter bei
A35/W18: 4,3 - 10,0
A35/W7: 4,81 / 4,04
Schall AußeneinheitA7/W55 (in Anlehnung an EN 12102/EN ISO 9614-2)
Schallleistungspegel:
bei Nenn-Wärmeleistung (ErP) 53dB(A)
Tag max. 60dB(A)
im reduziertem Nachtbetrieb 51dB(A)
Schalldruckpegel im reduziertem Nachtbetrieb (in 3m Entfernung, frei aufgestellt) 34DB(A)
Einsatzgrenzen Temperatur Betriebsgrenzen:
Heizbetrieb +15° - +70°C
Kühlbetrieb +7° - +30°C
max. Heizwassertemperatur mit E-Heizung 75°C
Luft Heizbetrieb min/max. -22° / +40°C
Luft Kühlbetrieb min/max. +10° / +45°C
Heizwasser
Mindestvolumenstrom für Abtauung 25L/min
Restförderhöhe bei min. Volumenstrom für Abtauung 530mbar
maximaler Betriebsdruck Heizkreis 3bar
Wärmequelle
Luftvolumenstrom im Nennbetriebspunkt 3.500m³/h
Anschlüsse
Inneneinheit: Vorlauf von AußeneinheitHeizung/Warmwasser 28x1
Außeneinheit Vorlauf/Rücklauf G1¼" IG
Kondensatwasseranschluss DN50
Elektrik Außeneinheit
Netzanschluss / Absicherung Steuerspannung 1NPE, 230VAC, 50Hz / 16A (B)
Leistungsaufnahme Standby 13W
Leistung/Strom/cos(A7/W35) 620W/2,7A/0,8
max. Leistungsaufnahme Verdichter innerhalb der Einsatzgrenzen 4,4kW
max. Verdichterstrom innerhalb der Einsatzgrenzen 11,1A
Maximale Anzahl Verdichterstarts pro Stunde 6
Schutzart AußeneinheitIP 24
Elektrik Inneneinheit
Netzanschluss / Absicherung Außeneinheit, Elektroheizelement 3PE,400VAC,50Hz/20A(B)
Steuerspannung 1NPE,230VAC,50Hz/16A(B)
Leistungsaufnahme Elektroheizelement 9kW
Heizkreispumpe/Standby 3-75W/2W
Maximale Stromaufnahme Elektroheizelement (9kW) A 13 (400VAC)
Schutzart Inneneinheit IP 20

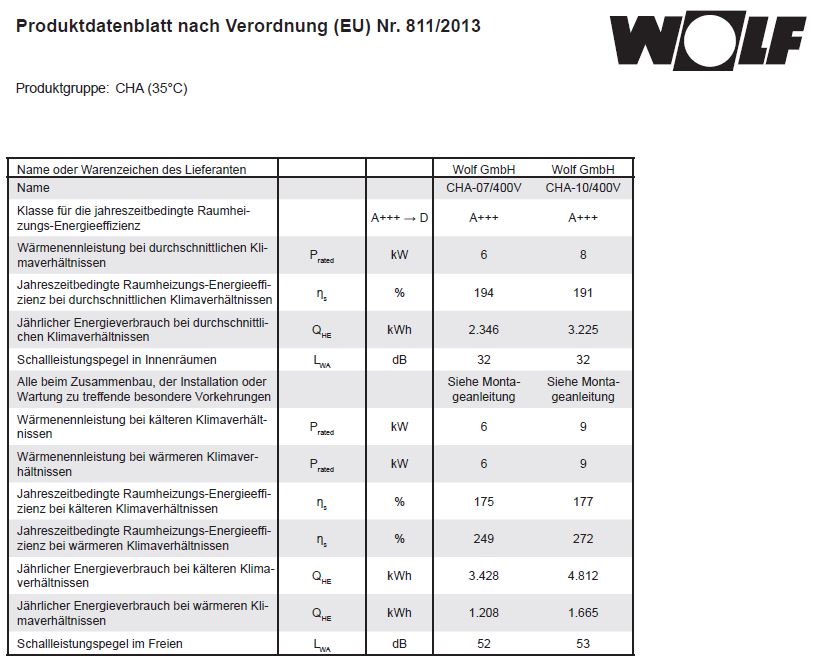

Energieeffizienzklasse: Raumheizung Niedertemperatur: A+++, Raumheizung Mitteltemperatur: A++, Warmwasserspeicher: C, Pufferspeicher: A
Speicherinhalt: Pufferspeicher 49L, Warmwasserspeicher 280L
Leistungskennzahl NL50: 3,2

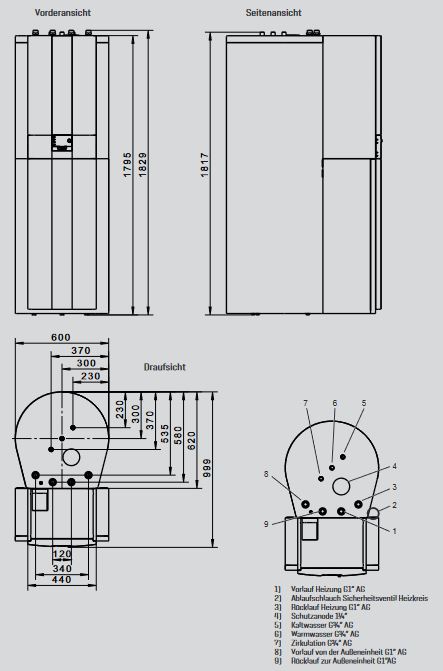

Abmessungen (BxHxT): 600x1829x999mm
Gewicht: Warmwasserspeicher 140kg, Pufferspeicher: 22kg
Anschlüsse: G1" VL/RL und G¾"kW, WW, Zirkulation von oben
Fabrikat: WOLF GmbH
Artikel-Nummer: 9146845

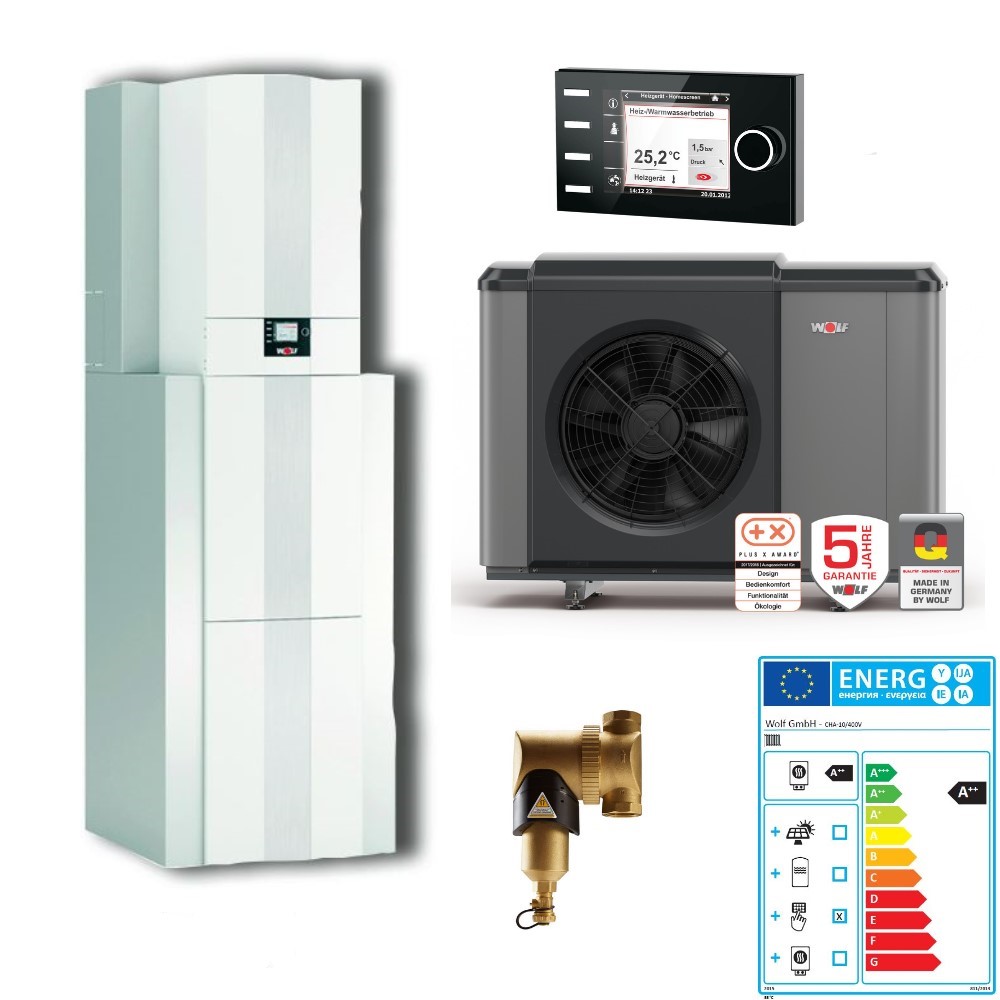

Lieferumfang:
- Wolf CHC-10/300-50 Modulierende Luft/Wasser-Wärmepumpe CHA-Monoblock
- 180l-Warmwasserspeicher
- Bedienmodul BM-2
- 24l Ausdehnungsgefäß
- Schlammabscheider
Installation:
Die Montage (Gas/Wasser) sowie die Erstinbetriebnahme und die Wartung dieses Gerätes dürfen nur von einem SHK-Anlagenmechaniker in Übereinstimmung mit den gültigen Vorschriften sowie entsprechend dieser Anweisung ausgeführt werden!
Allg. Sicherheitshinweise:
Zur Vermeidung von Körper- und Gesundheitsschäden sind die Montage, Erstinbetriebnahme, Inspektion, Wartung und Instandsetzung von autorisierten Fachkräften (Heizungs- / Sanitärfachbetrieb / Vertragsinstallationsunternehmen) vorzunehmen!
Bestimmungsgemäße Verwendung: Bitte beachten Sie die bei Installation und Montage beiliegende Installations-, Betriebs- und Wartungsanleitungen sowie Produkt-/Systemzulassungen aller Anlagenkomponenten. Bei Wärmeerzeugern ist es zum Beispiel regelmäßig der Fall, dass allein für diese Heizung zugelassene Abgastechnik zur Verwendung gelangen darf. Zur bestimmungsgemäßen Verwendung gehört gleichsam die Einhaltung der ebenfalls in o.g. Unterlagen enthaltenen Inspektions- und Wartungsbedingungen.
Elektrische Heizgeräte sowie Durchlauferhitzer mit Starkstromanschluß (400V) dürfen nur durch jeweiligen Netzbetreiber oder durch ein in das Installateurverzeichnis des Netzbetreibers eingetragenes Installationsunternehmen installiert werden!
Elektrogeräte mit Drei-Phasen-Wechselstrom-Anschluss (3~/400V) und "nicht-steckerfertigen Geräten" sind von einem Fachbetrieb zu installieren. Geräte mit einer Nennleistung von mehr als 12 kW müssen vor der Erstinstallation eine Zustimmung vom Netzbetrieber erhalten.
Installation, Inspektion, Wartung und Instandsetzung von Gasgeräten sowie Gaseinstellungen darf nur ein Fachhandwerker durchführen!
WOLF GmbH
Industriestraße 1
84048 Mainburg
DE
Tel: +49 (0) 8751 74-0
E-Mail: info@wolf.eu
