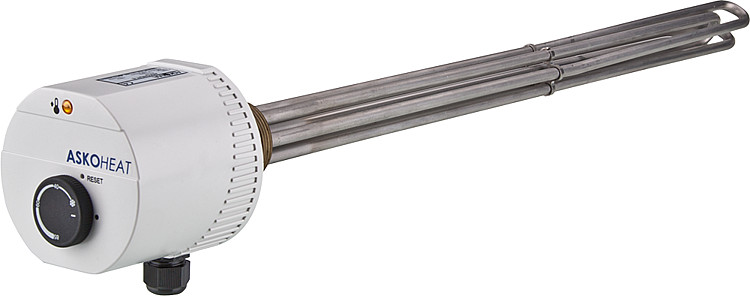

ASKOMA AskoHeat AHIR-BI-S Einschraubheizkörper DN40
Heizstab mit Temperaturregler von 1 - 9 kW
Beschreibung:
Askoma Askoheat Einschraubheizkörper des Typ AHIR-BI-S zur Erwärmung von Brauch- und Heizungswasser mit einem 1 1/2" Aussengewinde. Die Askoheat Heizstäbe sind generell für PV-Anlagen geeignet, aber immer nur in Abhängigkeit von der bauseits eingebauten Regelung
- Der Heizstab besteht aus drei U-förmigen Rundheizstäben, die in einem Messingnippel 1½" konisch mittels lebensmittelechten Kunststoffhülsen isoliert montiert sind. Dank dem isolierten Einbau der Rundheizstäbe sind die Geräte auch für emaillierte Speicher geeignet.

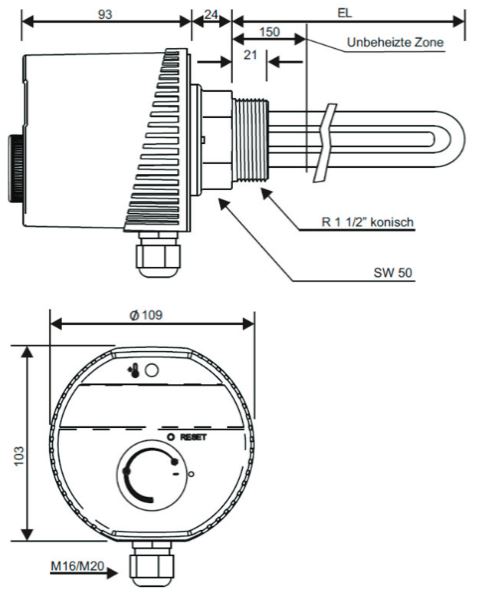

- unbeheizte Zone: 150 mm
- TR - Elektromechanischer Temperaturregler nach EN 14597, nicht bruchsicher
- STB - elektromechanischer Temperaturregler STB, bruchsicher bei Überschaltung der Ausschalttemperatur schaltet das Schaltwerk aus
- Zeitkonstante des Fühlrohrs nach EN 14597
- Wirkungsweise TR Typ 2 B nach EN 14597
- Wirkungsweise STB Typ 2 BK nach EN 14597
Technische Eigenschaften:
- Anschlussgewinde: R 1 1/12" AG
- Pressmessingnippel: CuZn40Pb2
- Rundheizstab Brauchwasser: Cronifer 1.4529, D= 8,2 mm
- Rundheizstab Heizungswasser: CN 18/8 1.4541, D= 8,2 mm
- Oberflächenbelastung: 8 - 9 W/cm²
- Elektrischer Anschluss: Schraubklemmen 4 mm²
- max. Betriebsdruck: 10 bar
- Gehäuse: Polycarbonat RAL 7035 lichtgrau
- Schutzart: IP41 nach EN60529
- Einstellbreich: 0 - 85 °C
- Ausschalttemperatur: 110 °C ( 0-9 K )
- Umgebungstemperatur am Schaltwerk: max. 50 °C
- Thermische Schaltdifferenz: 11.0 K ( +/- 5,5 K )
- Eichtoleranz: +/- 7 K
- Zeitkonstante im Wasser: < 45 s
- für Dauerbetrieb geeignet
- * Bei Einsatz in kalkhaltigem Wasser müssen verkalkungsmindernde Maßnahmen, bzw. die Entkalkung der Heizwendel (erstmals nach 3 Monaten, danach in regelmäßigen Intervallen) durchgeführt werden. Kalk kann zur Auslösung des Sicherheitsbegrenzers, zur thermischen Zerstörung bzw. zu Lochfraßkorrosion der Heizwendel führen, d.h. Wegfall der
Garantieleistung!
Technische Daten:
- AHIR-BI-S-1.0 1,0 kW
230 V ~ / 400V 3~ 300 mm
- AHIR-BI-S-1.5 1,5 kW
230 V ~ / 400V 3~ 300 mm
- AHIR-BI-S-2.0 2,0 kW
230 V ~ / 400V 3~ 300 mm
- AHIR-BI-S-2.5 2,5 kW
230 V ~ / 400V 3~ 350 mm
- AHIR-BI-S-3.0 3,0 kW
230 V ~ / 400V 3~ 400 mm
- AHIR-BI-S-3.8 3,8 kW
400 V ~
450 mm
- AHIR-BI-S-4.5 4,5 kW
400 V ~
500 mm
- AHIR-BI-S-6.0 6,0 kW
400 V ~
600 mm
- AHIR-BI-S-7.5 7,5 kW
400 V ~
700 mm
- AHIR-BI-S-9.0 9,0 kW
400 V ~
750 mm
Montagehinweis:
- Der Einbau muss waagrecht erfolgen. Die Rundheizstäbe müssen völlig mit Flüssigkeit bedeckt sein. Der Flüssigkeitsumlauf durch die Heizkörper darf nicht behindert werden.
Lieferumfang:
- gewählter Heizstab
- Montage- und Bedienungsanleitung
Installation:

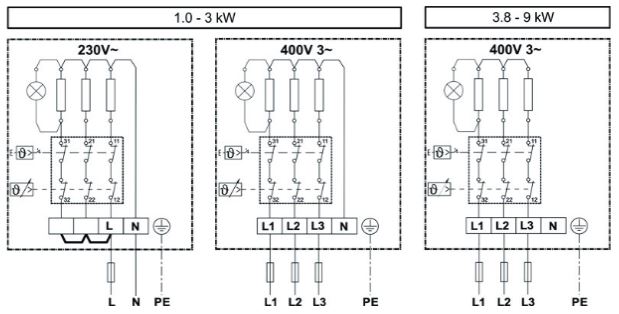

- Für die Installation dieses Gerätes ist ein 400V Starkstromanschluss (Drei-Phasen-Wechselanschluss) notwendig,
die Montage (Wasser- und Elektroinstallation) sowie die Erstinbetriebnahme und die Wartung dieses Gerätes dürfen nur von
einer Elektrofachkraft in Übereinstimmung mit den gültigen Vorschriften sowie entsprechend dieser Anweisung ausgeführt
werden!
