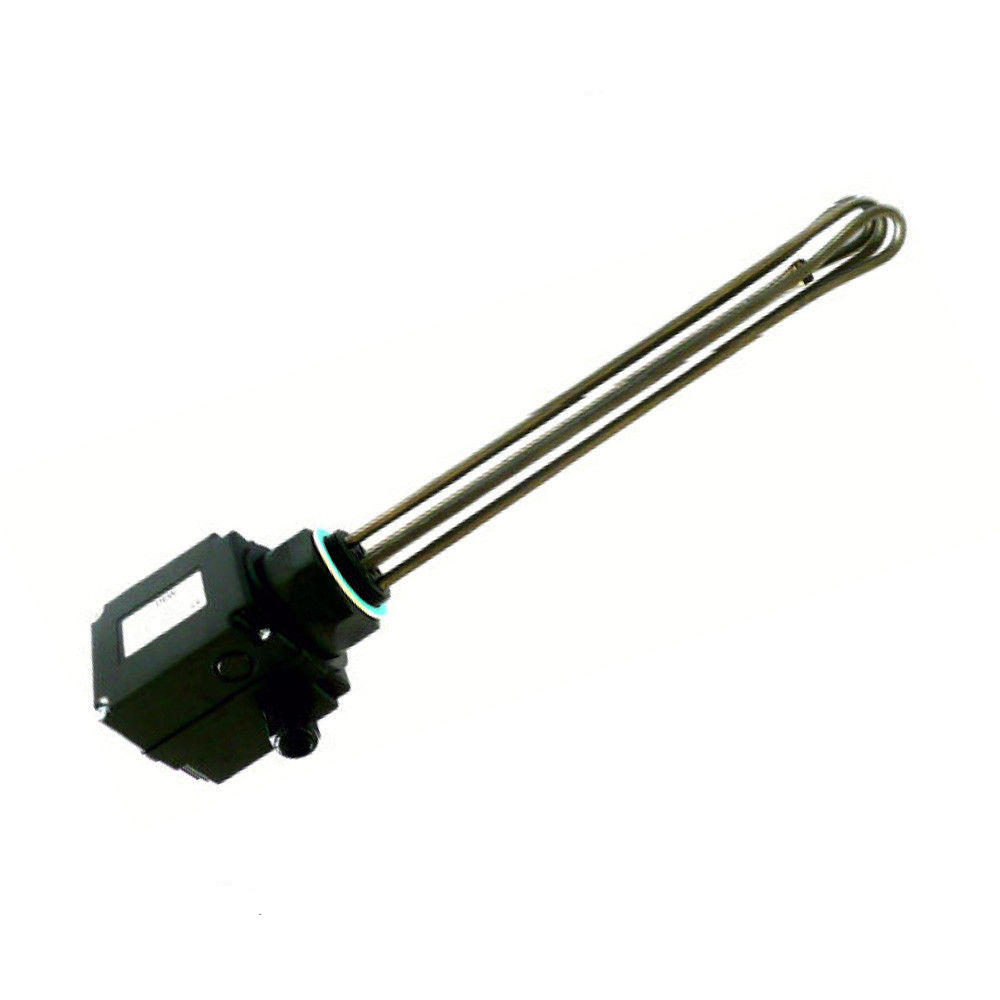

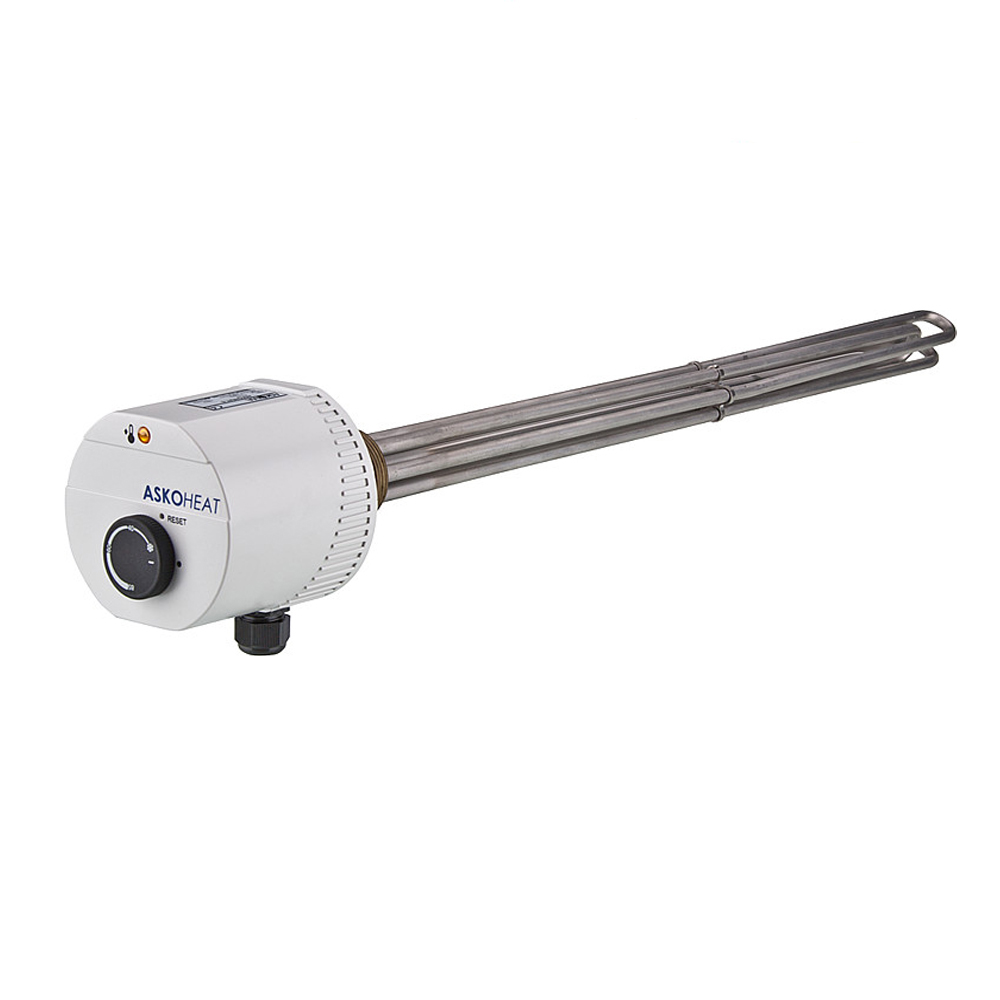

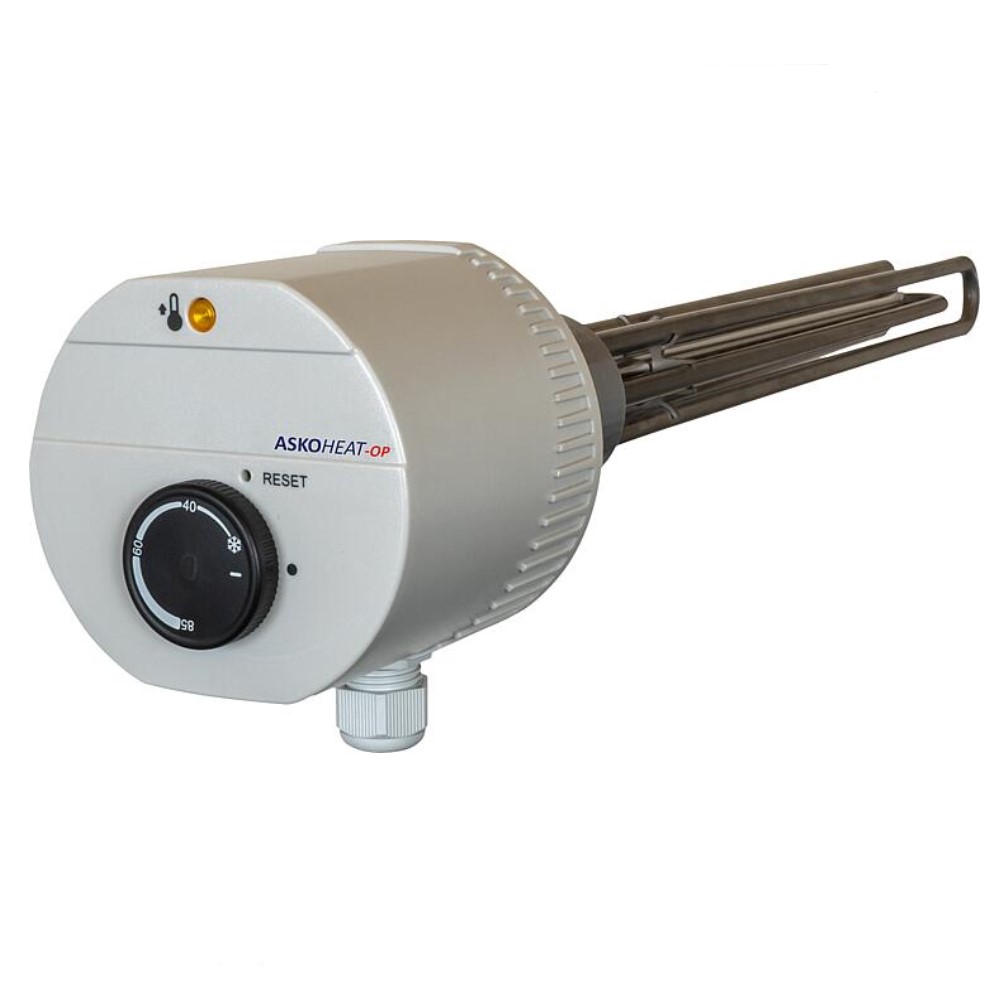

Heizstab / Einschraubheizkörper DN32 1 1/4"
mit Temperaturregler von 3 - 9 kW
Beschreibung:
Der Einschraubheizkörper ist für geschlossene Wassererwärmungsanlagen mit einem Nenndruck bis 10 bar. Bei emaillierten
oder beschichteten Behältern mit Schutzanode ist eine isolierte Ausführung einzusetzen.
Merkmale:
- bestehend aus 3 Rohrheizkörper
- mit Fühlerschutzrohr
- Ausführung mit Anschlussgehäuse
- Ausführung mit Regler/Sicherheitstemperaturbegrenzer-Kombination
- Metallgewinde
Technische Daten:
- Anschlussgewinde: R 1 1/4" AG
- Rundheizstab Brauchwasser: CrNi Stahl 1.4301
- Rohrmantelwerkstoff: Nickel-Eisen-Chrom Legierung 2.4858
- Oberflächenbelastung: 4,6 - 10,8 W/cm²
- Elektrischer Anschluss: Schraubklemmen M20x1,5
- max. Betriebsdruck: 10 bar
- Gehäuse: Polycarbonat
- Schutzart: IP64
- Einstellbreich: 5 - 85 °C
- Ausschalttemperatur STB: 110 °C ( 0-9 K )
- Einbausituation: waagerecht
- für Dauerbetrieb geeignet
Typ / Leistung / Anschluss / Einbaulänge
- EHS 3 / 3,0 kW / 400V / 260 mm
- EHS 4,5 / 4,5 kW / 400V / 360 mm
- EHS 6 / 6,0 kW / 400V / 480 mm
- EHS 7,5 / 7,5 kW / 400V / 550 mm
- EHS 9 / 9 kW / 400V / 660 mm
* Bei Einsatz in kalkhaltigem Wasser müssen verkalkungsmindernde Maßnahmen, bzw. die Entkalkung der Heizwendel (erstmals nach 3 Monaten, danach in regelmäßigen Intervallen) durchgeführt werden. Kalk
kann zur Auslösung des Sicherheitsbegrenzers, zur thermischen Zerstörung bzw. zu Lochfraßkorrosion der Heizwendel führen, d.h. Wegfall der Garantieleistung!
Lieferumfang:
- gewählter Heizstab 1 1/4"
- Montage- und Betriebsanleitung
Installation:

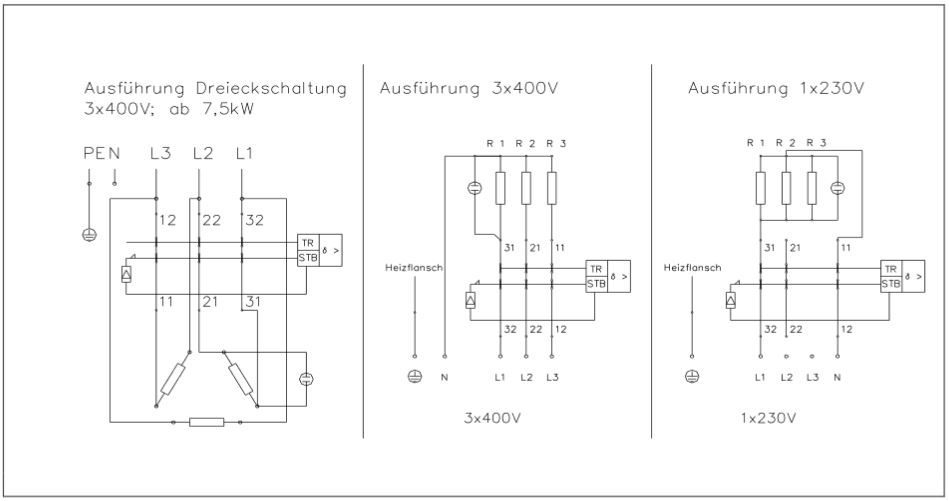

- Für die Installation dieses Gerätes ist ein 400V Starkstromanschluss (Drei-Phasen-Wechselanschluss) notwendig, die Montage (Wasser- und Elektroinstallation) sowie die Erstinbetriebnahme und die Wartung dieses Gerätes dürfen nur von einer Elektrofachkraft in Übereinstimmung mit den gültigen Vorschriften sowie entsprechend dieser Anweisung ausgeführt werden!
