Askoma PV Heizstab ASKOHEAT AHIR-TI-plus 1,75kW 230/400V 7-stufig DN40 (11/2")
| Art.Nr.: |
181438995
|
| Herst.Nr.: |
012-6801
|
| EAN: | 9506121888028 |
| Lieferzeit: |
ca. 2-4 Werktage (Mo-Fr.) |
907,32 €*
inkl. 0% MwSt. zzgl. 0.00 € Versand
Einschraubheizkörper ASKOHEAT AHIR-TI-plus, 1,75 kW, 230/400V, 7-stufig, DN40 (11/2")
Herstellerteilenummer: 012-6391 Nachfolger: 012-6801
Der Preis gilt ausschließlich für Privatkunden in Deutschland! Der Heizstab wird mit einem Steuersatz von 0% besteuert (§ 12 Abs. 3 UstG - Gesetz seit dem 01.01.2023).
Beschreibung:
-
• Erwärmung von Brauch- und Heizungswasser in Photovoltaikanlagen
• Zur Optimierung des Eigenstromverbrauchs der PV-Anlage
• Ansteuerung über Energiemanager oder Gebäudeautomationssteuerungen
• Regelbar über: LAN, Modbus TCP/-RTU und Analogsignal 0-10 V
• Kann über die vorhandene Schnittstelle RS485 mit einem bauseits vorhandenen Zähler kommunizieren. Ist PV-Energie vorhanden, beginnt mit der richtigen Heizleistungsstufe zu heizen
• Taster für Notheizung am Heizstab, schaltet auf 100% Leistung
• Wärmepumpenanforderung - Ansteuerung von der Wärmepumpe erfolgt über eine digitalen Eingang
• Anschlüsse für bis zu 4x PT1000-Temperaturfühler (optional), z. B. zur Auslesung von Schichtungstemperaturverhalten
• Mit Temperaturregler/-begrenzer-Kombination
• Einstellbereich: AUS / Frostschutz / 0-85°C
• Isolierte Bauweise für alle Speichermaterialien (Stahl, Edelstahl, emailliert)
• Passendes Zubehör: ASKOSENSOR, ASKOSET+
• Inkl. Steuergerät mit 2,9 m Verbindungskabel
• Auch für den Einbau in ASKOWALL+ geeignet

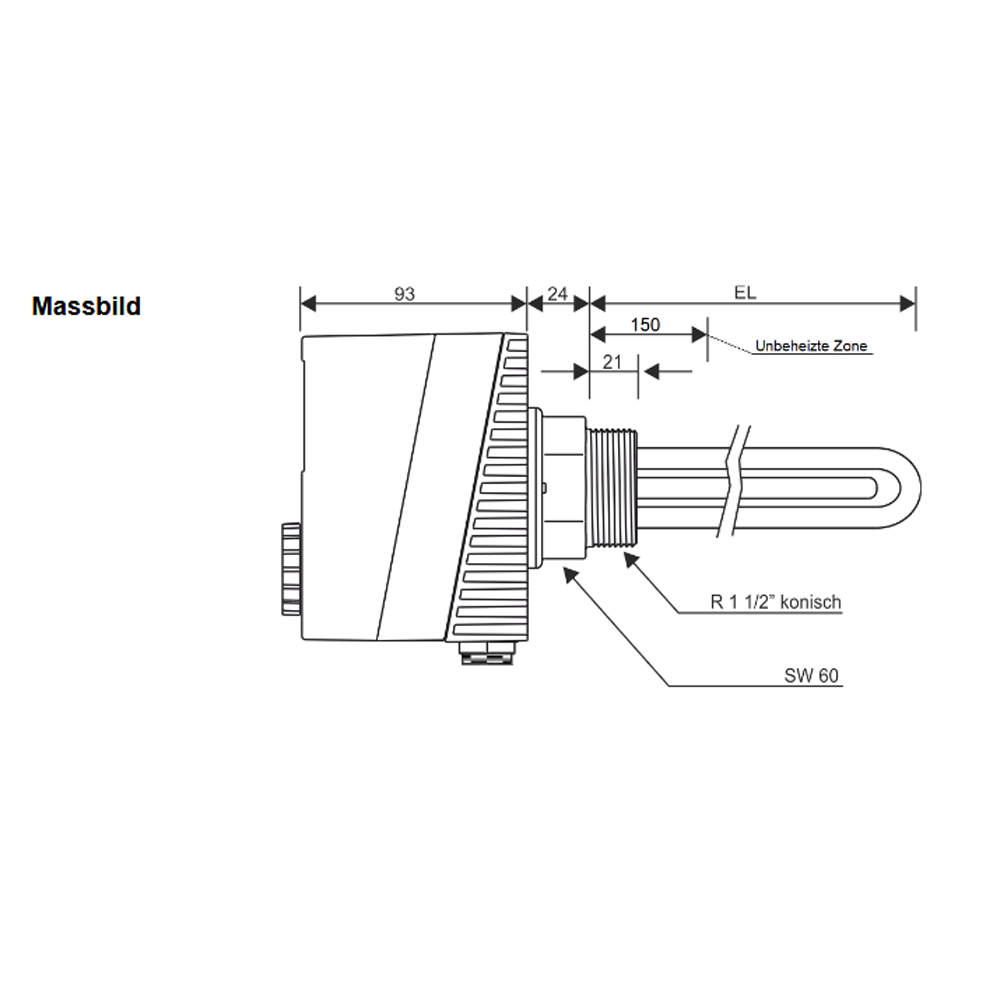

• Unbeheizte Zone: 150 mm
• Schutzart: IP41
Anwendung:
Als Zusatzheizung von Trink- und Heizungswasser in Photovoltaikanlagen. Zur Optimierung des Eigenverbrauchs der PV-Energie
Merkmale:
EHK Der Heizkörper besteht aus drei U-förmigen Rundheizstäben, die in einem Messingnippel 1½" konisch mittels lebensmittelechten Kunststoffhülsen isoliert montiert sind. Dank dem isolierten Einbau der Rundheizstäbe, ist dieser Heizkörper sowohl für Edelstahl-Speicher als auch für Schwarzstahl- / emaillierte Speicher einsetzbar. Je nach Speichertyp die Einstellungen per DIP-Schalter wählen. Die unbeheizte Zone beträgt bei allen Leistungen 150 mm.
TR Elektromechanischer Temperaturregler nach EN 14597, nicht bruchsicher.
STB Elektromechanischer Temperaturbegrenzer nach EN 14597, bruchsicher, bei Überschreiten der
Ausschalttemperatur schaltet das Schaltwerk AUS und bleibt in dieser Stellung verriegelt. Entriegeln erfolgt manuell nach Abkühlung des Fühlrohrs um ca. 10 K.
• Zeitkonstante des Fühlrohrs nach EN 14597
• Wirkungsweise TR Typ 2 B nach EN 14597
• Wirkungsweise STB Typ 2 BK nach EN 14597

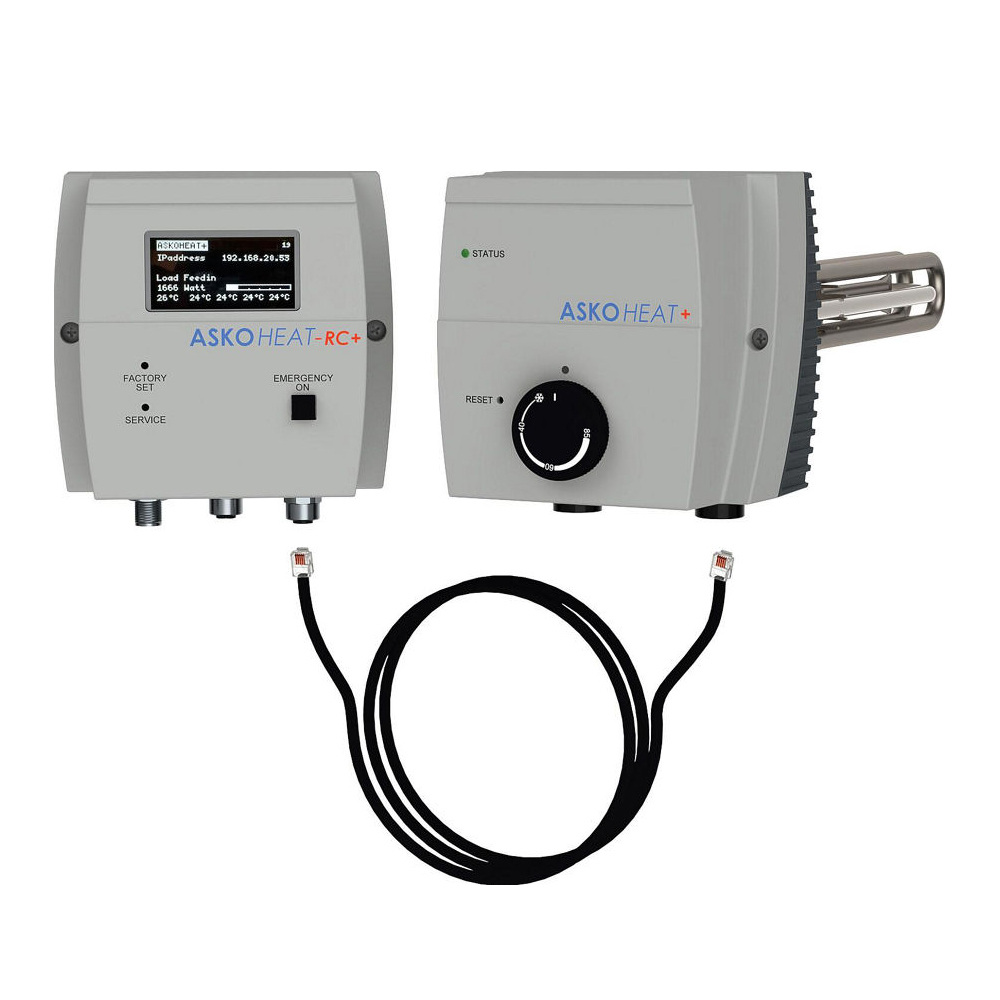

Steuergerät:
Zu dem Heizkörper gehört ein mitgeliefertes Steuergerät, das RC+ Gehäuse (Remote Control). An diesem Steuergerät werden alle Steuersignale, und optionale Temperaturfühler angeschlossen. Auf dem Display wird der Status des Heizkörpers angezeigt. Fehler, IP-Adresse oder der Heizstatus können bei Bedarf angezeigt werden. Das Steuergerät wird mit dem Heizkörper verbunden, ein 2,9 m Verbindungskabel ist im Lieferumfang enthalten.
ASKOHEAT-RC+X1 – RJ12 Anschlussbuchse
- Schnittstelle zu Heizkörper ASKOHEAT+ 2.0
X2 – M12 Buchse für Steuersignale
- Einschaltsignal der Wärmepumpe
- Analogsignal 0-10 V
- EW-Sperre (Digitaler Eingang)
- Ausgangssignal (5VDC) für Umwälzpumpe
X3 – M12 Stecker für Temperaturfühler
- Anschlussmöglichkeiten für
- optionale Fühler 1 bis 4
X4 – M12 Stecker RS485 Schnittstelle
- Kommunikation Modbus RTU über RS485
- Schnittstelle
X5 – RJ45 Anschlussbuchse
- Netzwerkanbindung über LAN Anschluss

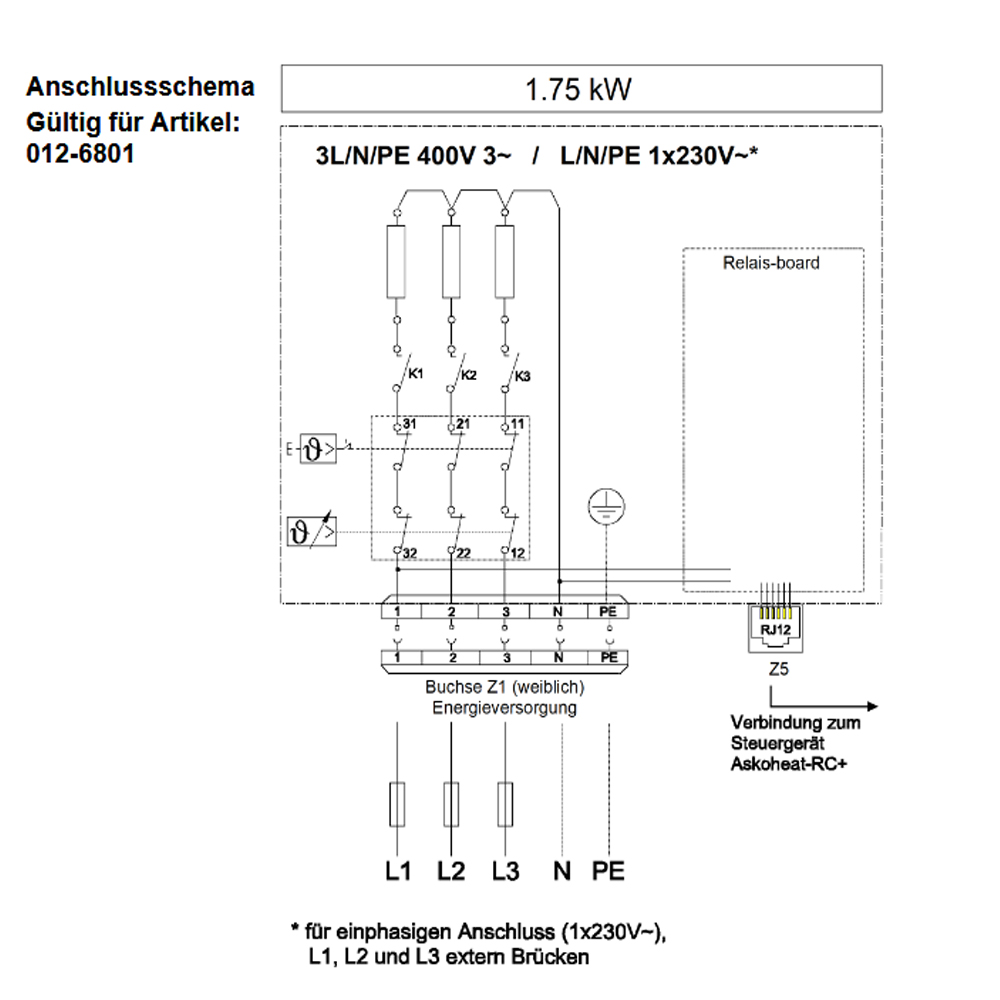

Anschlüsse:
Der Einschraub-Heizkörper ist mit 4 Anschlussbuchsen ausgestattet. Alle notwendigen Stecker sind im Lieferumfang enthalten. Nach dem ersten Anschluss bzw. Inbetriebnahme durch einen Elektrofachmann kann das Gerät durch abziehen der Stecker vollständig von dem Netz und der Anbindung an die Steuerung getrennt werden.
Technische Daten:
- Marke: ASKOMA
- Einbaulänge: 400 mm
- Betriebsspannung: 230 oder 400 V
- Leistung: 1,75 (0,25 + 0,50 + 1,00) kW
- Marke: ASKOMA
- Anschluss: Außengewinde
- Anschlussmaß 1: DN 40 (1 1/2")
- Nennspannung 1: 400 V
- Nennspannung 2: 230 V
- Anzahl der Leistungsstufen: 7
- Anschlussart: Schraubanschluss
- Min. Leistung: 250 W
- Max. Leistung: 1.750 W
- Eintauchtiefe: 400 mm
- Anschlussmaß 1: 1 1/2 Zoll
- Betriebsdruck: 10 bar
- Werkstoff des Heizelements: Edelstahl
- Temperatureinstellung: 28 - 85 °C
- Sicherheitstemperaturbegrenzer: ja
- Leistung / Stufe. 0,25 kW
Lieferumfang:
- Einschraubheizkörper ASKOHEAT AHIR-TI-plus, 1,75kW, 230/400V, 7-stufig, DN40 (11/2")
Installationshinweis:
Montage (Wasser und Elektroinstallation) sowie die Erstinbetriebnahme und die Wartung dieses Gerätes dürfen nur von einer entsprechenden Fachkraft in Übereinstimmung mit den gültigen Vorschriften sowie entsprechend dieser Anweisung ausgeführt werden!
Allg. Sicherheitshinweise:
Zur Vermeidung von Körper- und Gesundheitsschäden sind die Montage, Erstinbetriebnahme, Inspektion, Wartung und Instandsetzung von autorisierten Fachkräften (Heizungs- / Sanitärfachbetrieb / Vertragsinstallationsunternehmen) vorzunehmen!
Bestimmungsgemäße Verwendung: Bitte beachten Sie die bei Installation und Montage beiliegende Installations-, Betriebs- und Wartungsanleitungen sowie Produkt-/Systemzulassungen aller Anlagenkomponenten. Bei Wärmeerzeugern ist es zum Beispiel regelmäßig der Fall, dass allein für diese Heizung zugelassene Abgastechnik zur Verwendung gelangen darf. Zur bestimmungsgemäßen Verwendung gehört gleichsam die Einhaltung der ebenfalls in o.g. Unterlagen enthaltenen Inspektions- und Wartungsbedingungen.
Elektrische Heizgeräte sowie Durchlauferhitzer mit Starkstromanschluß (400V) dürfen nur durch jeweiligen Netzbetreiber oder durch ein in das Installateurverzeichnis des Netzbetreibers eingetragenes Installationsunternehmen installiert werden!
Elektrogeräte mit Drei-Phasen-Wechselstrom-Anschluss (3~/400V) und "nicht-steckerfertigen Geräten" sind von einem Fachbetrieb zu installieren. Geräte mit einer Nennleistung von mehr als 12 kW müssen vor der Erstinstallation eine Zustimmung vom Netzbetrieber erhalten.
Installation, Inspektion, Wartung und Instandsetzung von Gasgeräten sowie Gaseinstellungen darf nur ein Fachhandwerker durchführen!
ASKOMA AG
Industriestrasse 1
CH-4922 Bützberg
CH
Tel: +41 62 958 70 80
E-Mail: info@askoma.com
