Buderus Gas Brennwert Hybridsystem KBH192i 15 kW Luft Wasser Wärmepumpe WLW196i
| Art.Nr.: |
167397728
|
| Herst.Nr.: |
7739618849
|
| EAN: | 4062321268961 |
| Lieferzeit: |
3 Monate |
| EEK: | a++ |
Artikel ist aktuell nicht verfügbar.
a++
Sold Out
Versandkostenfrei
14.359,73 €*
inkl. 19% MwSt. zzgl. 0.00 € Versand
Produktinformationen "Buderus Gas Brennwert Hybridsystem KBH192i 15 kW Luft Wasser Wärmepumpe WLW196i"
Buderus Logasys SL213 - Bodenstehendes Gas-Brennwert-Hybridsystem Logano plus KBH192i
Hersteller: 7739618849
Beschreibung:

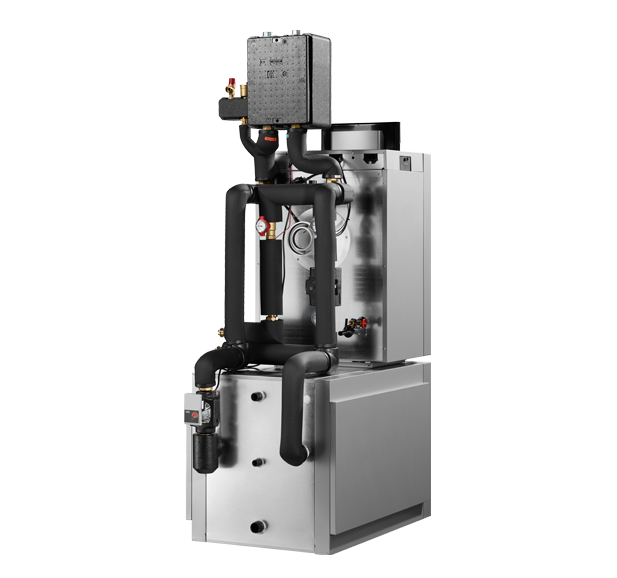

Das Gas-Brennwert-Hybridsystem Logano plus KBH192i besteht aus vier Komponenten: Dem Gas-Brennwertkessel KB192i, Hybridmanager HM200, Hybrid-Hydraulikgruppe HF-Set HYC25 und Hybrid-Set WLW196-6 A H. Der intelligente Hybridmanager bindet die Wärmepumpen-Außeneinheit in das EMS plus-Regelsystem ein. Der Hybridmanager kann abhängig von der vorab eingestellten Regelungsstrategie entscheiden, ob nur die Wärmepumpe und/oder der konventionelle Wärmeerzeuger die Wärme bereitstellt. Folgende Regelungsstrategien sind über die Systembedieneinheit RC310 einstellbar: Außentemperatur parallel, Außentemperatur alternativ, Wärmepumpe bevorzugt.
Bodenstehender Buderus Gas-Brennwertkessel Logano plus KB192i. Geprüft nach DIN EN 677, CE-Kennzeichnung. Mit integrier- tem, modulierendem, leisem Gas-Vormischbrenner, für Überdruckfeuerung, Heizgas- und Wasserführung im Gegenstrom-Wärmetauscherprinzip. Kesselglieder aus Aluminium-Silizium-Guss mit glatter Ober- fläche, schalloptimierte Heizgasführung, inklusive Minimal-Druckwächter nach DIN EN 12828 als Ersatz für Wassermangelsicherung. Modernes und zeitgemäßes Design mit Frontverkleidung aus Titanium Glas. Sehr wartungsfreundlich, gute Bauteil- Zugänglichkeit, alle service- und wartungsrelevanten Bereiche von vorne erreichbar, einfache Inspektion, gute Reinigungsmöglichkeit der Heizflächen von vorne, große Revisions- und Inspektionsöffnung. Sehr kompakte Kessel-Abmessungen, geringes Gewicht. Vollautomatischer Gas-Vormischbrenner für den modulierenden Betrieb, extrem leise, mit drehzahlgeregeltem Verbrennungsluftgebläse und Steuerelektronik für reduzierte elektrische Leistungsaufnahme. Werkseitig montierter Heiz- kessel, voreingestellt und geprüft auf Erdgas E. Einfache Umstellung innerhalb von Erdgas durch Drehen der Anpassungsdrossel. Brenner komplett montiert. Raumluftunabhängige Betriebsweise über Zubehör möglich.
Vorteile:
- Die eingebaute, drehzahlgeregelte Inverter-Technologie passt die Leistung der Wärmepumpe an den Bedarf des angeschlossenen Heizsystems an und spart somit Energie.
- Das Gas-Brennwert-Hybridsystem lässt sich schnell und einfach In Betrieb nehmen und wird durch die Systembedieneinheit RC310 bedient und gesteuert. Hierzu sind keine Anpassungen vom Kunden notwendig.
- Das Gas-Brennwert-Hybridsystem Logano plus KBH192i erreicht eine sehr gute Energieeffizienz von bis zu A++.
- Die vorkonfektionierten Einzelkomponenten aus einer Hand verbinden Sich perfekt zu einem Gas-Brennwert-Hybridsystem. Dazu besteht die Möglichkeit zur Nachrüstung mit weiteren Komponenten.
Technische Daten WLW196i-6 AH:
-

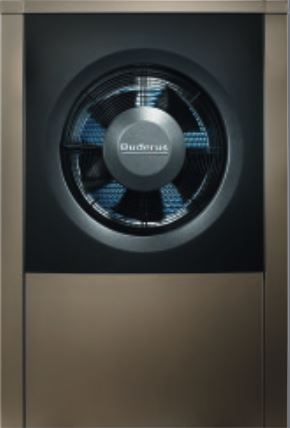

Logatherm WLW196i-6 AH, Luft-Wasser-Wärmepumpe
- Max. Heizleistung 7,6 kW bei A2/W35
- Leistungszahl 4,13 bei A2/W35 gemäß EN14825 und 60% Inverterleistung -
Außeneinheit = ODU6.2i (= OutDoorUnit_Water)
- Wasserführende Verbindung zwischen Hybridverrohrung und Außeneinheit
- Schnelle und einfache Installation
- Bis zu 62 C (bei A>-2) Vorlauftemperatur mit der Wärmepumpe möglich
- Einfache Bedienung über EMS-plus Bedieneinheit Logamatic RC310 mit Klartextdisplay
- SG Ready: smart-grid-fähige Wärmepumpe ist für die Einbindung in ein intelligentes Stromnetz/eine PV-Anlage vorbereitet
- Invertergeregelter Verdichter- und Gebläsebetrieb
- Patentierte Smart-Soft-Defrostfunktion für max. Laufzeiten
- Einfacher Transport und stoßfest durch kompakte Bauweise mit EPP-Material

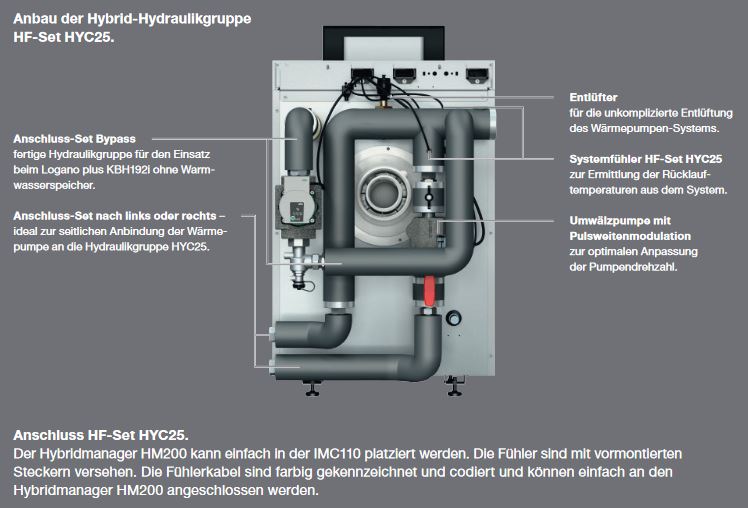

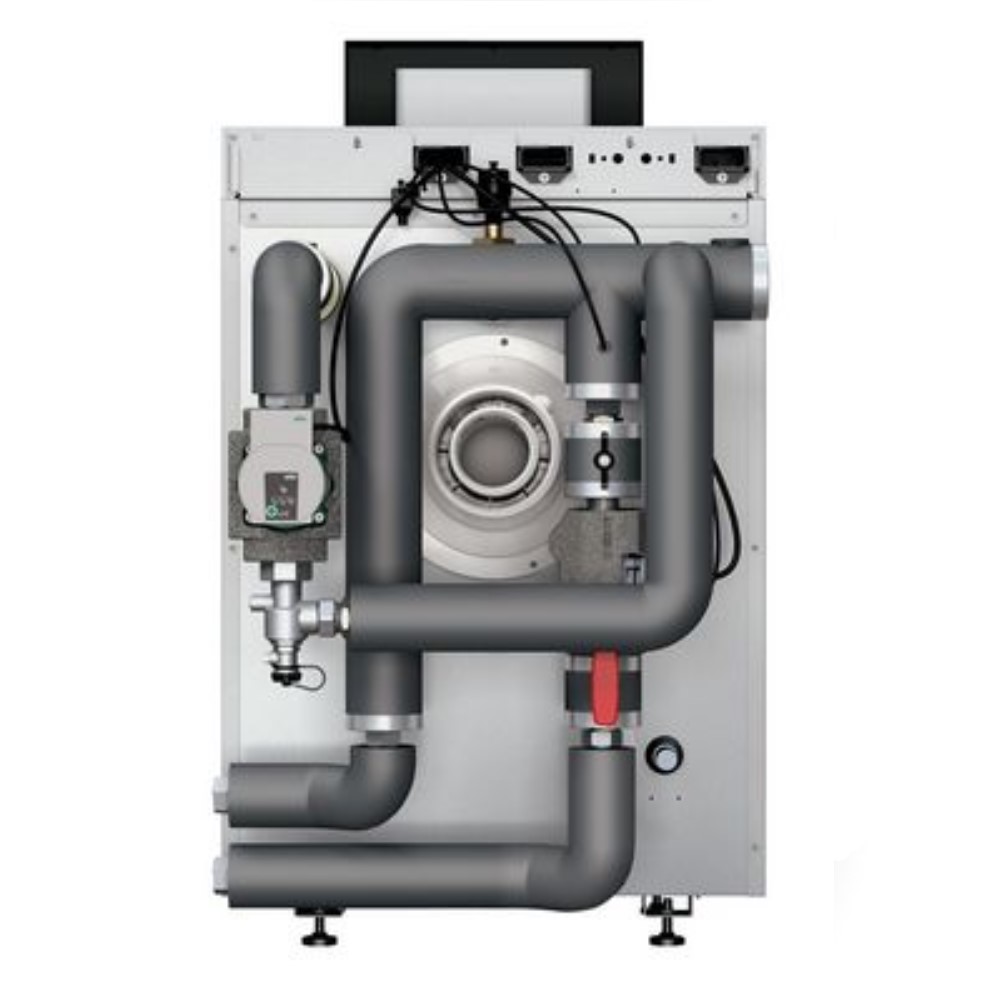

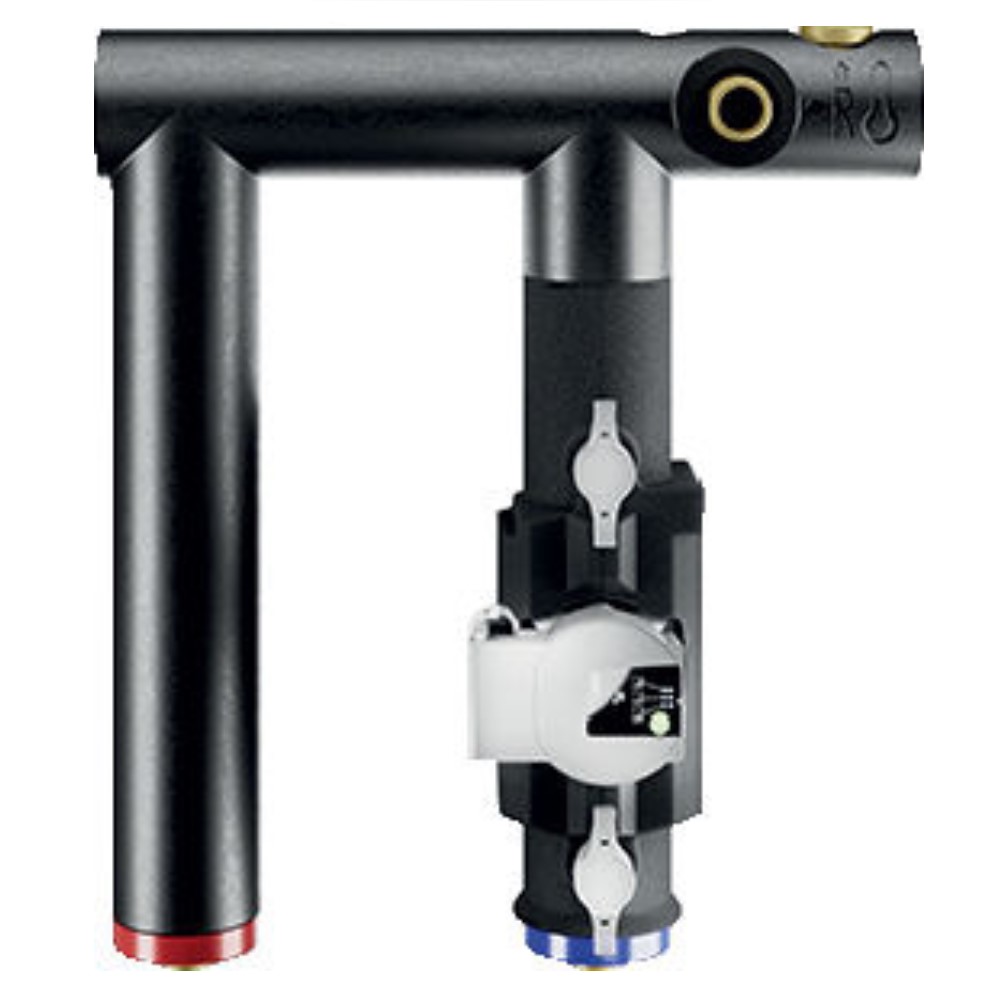

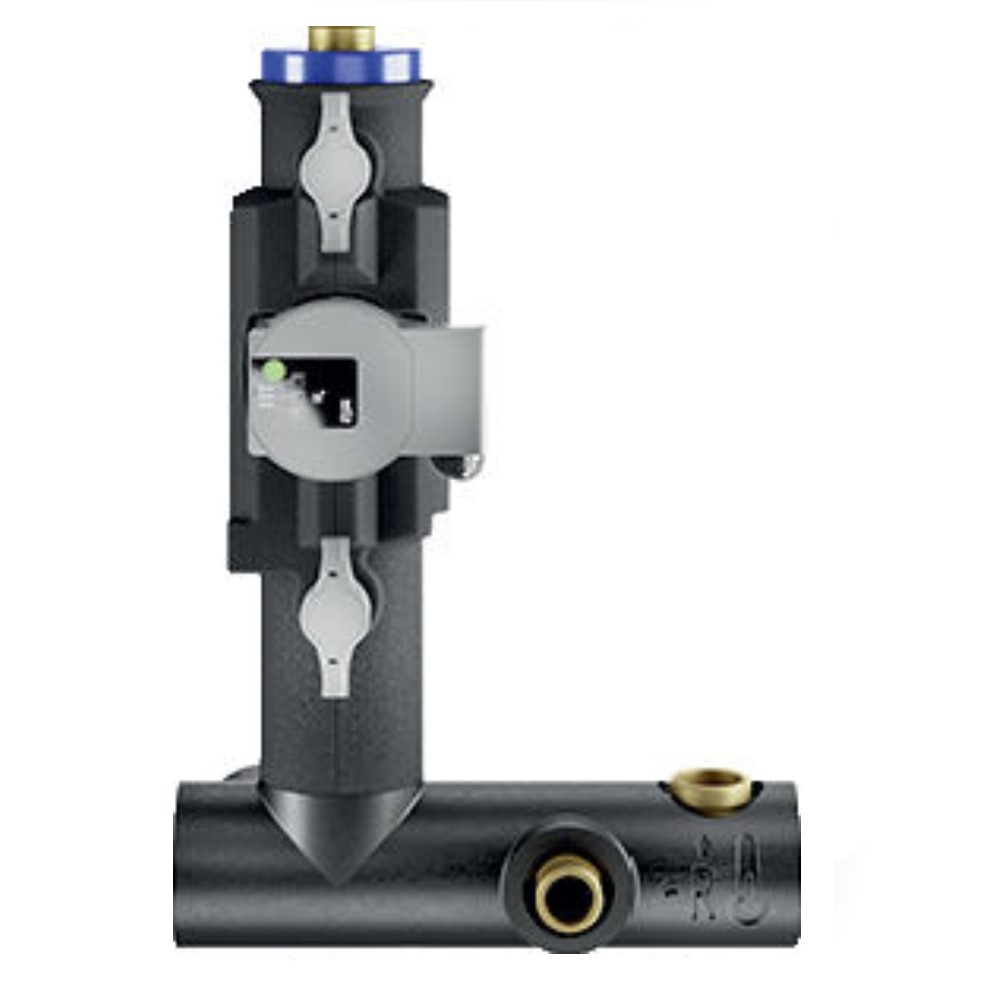

Hybridgruppe HF-Set HYC25:
- Hybridgruppe HF-Set HYC25 zum Anschluss an den KB192i. Die Rohrgruppe HF-Set HYC25 als zentrale hydraulische Komponente ermöglicht in Verbindung mit weiteren optionalen Rohrgruppen den Anschluss einer Wärmepumpen-Außeneinheit an einen konventionellen Wärmeerzeuger. Bei Installation eines Warmwasserspeichers sind verschiedene Installations- varianten möglich. Zur Regelung und zum Anschluss der elektronischen und elektrischen Systemkomponenten ist ein ent- sprechendes Elektronik-Modul HM200 notwendig.
-
Besteht aus:
- Umwälzpumpe mit Isolierung
- Bypassrohr BHS isoliert
- 2x Temperaturfühler
- Entlüfter
- Kugelhähne
- Rückschlagventil
Technische Daten Buderus Logano KB192i:
-
EU-RICHTLINIE FÜR ENERGIEEFFIZIENZ
Klasse für jahreszeitbedingte Raumheizungs-Energieeffizienz der Verbundanlage: A++
Energieeffizienzklassen-Spektrum: A+++ -> G
Jahreszeitbedingte Raumheizungs-Energieeffizienz der Verbundanlage (Kessel): 127 %
Jahreszeitbedingte Raumheizungs-Energieeffizienz der Verbundanlage bei durchschnittlichen
Klimaverhältnissen (WP) - - Gasart: Erdgas E
- Kesselgröße: 15 kW
- Modulationsbereich: 15-100 %
- Normnutzungsgrad (Hs): bis 98,4 %
- Gewicht: 71 kg
- Abgasanschluss: DN 125/80 Innen
-
Wärmeleistung
bei 50/30: 15,0 kW
bei 80/60: 13,8 kW -
Abgastemperatur (Volllast)
bei 50/30: 39 C
bei 80/60: 63 C - Verfügbarer Förderdruck: 70 Pa
- Max. Vorlauftemperatur: 85 C
-

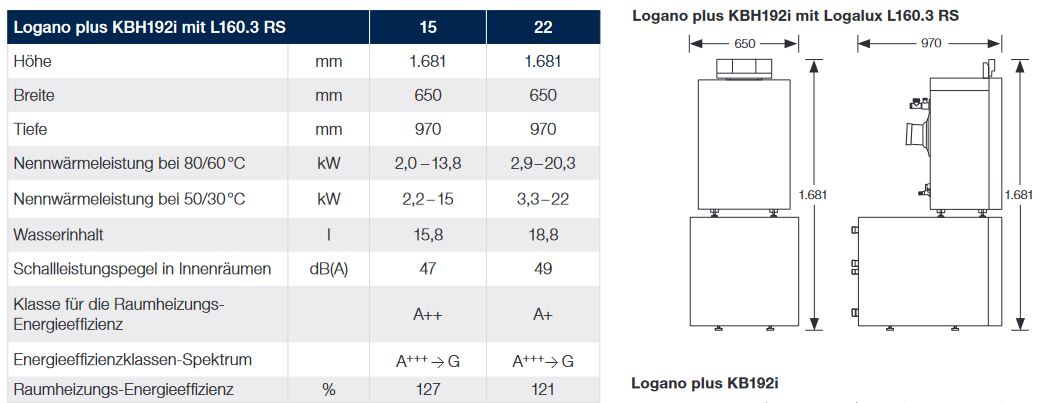

Abmessungen
Tiefe mit Designblende: 630 mm
Breite: 600 mm
Höhe mit Regelgerät: 1009 mm - CE-Kennzeichen: CE-0085CR0220
- Zuläss. Betriebsüberdruck: 3 bar
- Buderus-Artikel-Nr.: 7739618849
Regelsystem und Bedieneinheit:
- System-Bedieneinheit RC310 mit Außenfühler für das Regelsystem Logamatic EMS plus. Einfache Bedienung und Inbetriebnahme. Großes, grafikfähiges und hinter- leuchtetes Display, Betrieb als Regler für raum- oder witterungsgeführten Betrieb, Regelung für Wärmeerzeuger, Warmwasserbereitung, Heizkreis(e), Solaranlage. Umfangreiche Inbetriebnahme- und Service-Funktionen: Konfigurationsassistent, Diagnosefunktionen, Wartungsanzeige. Optionales Zubehör: - Fernbedienung RC200 / RC100 - Mischermodul MM100 - Solarmodule SM100 / SM200 - Internet-Schnittstelle web KM200 / web KM300 Weiteres Zubehör siehe aktueller Katalog

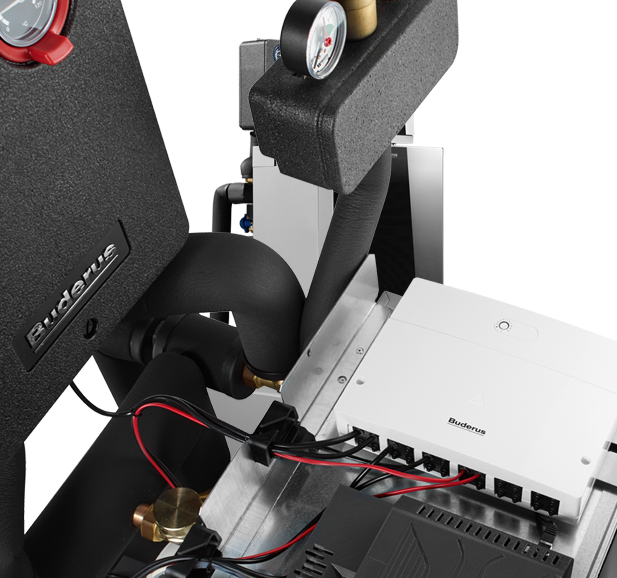

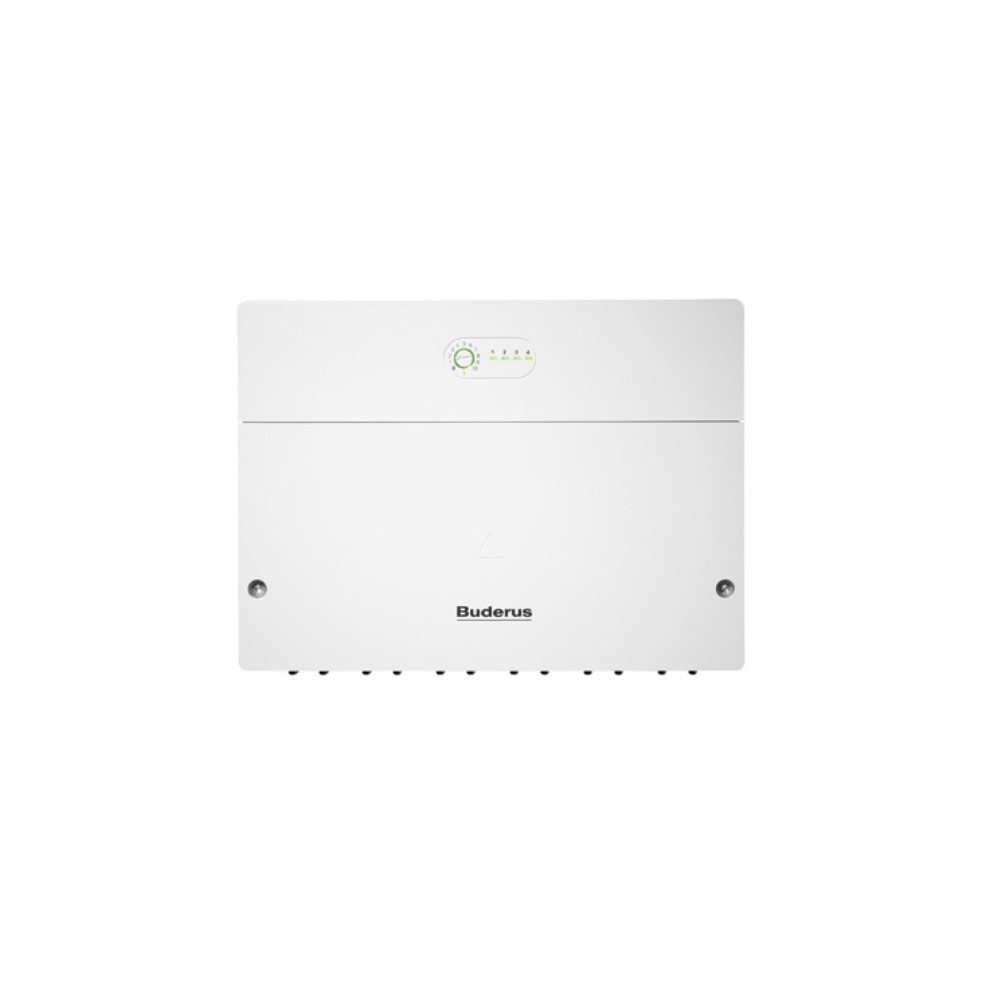

- Der Systemmanager, der sogenannte Hybridmanager HM200, managt,wie der Name schon sagt, den Betrieb des Systems und bindet die Wärmepumpe in das Regelsystem (Logamatic EMS plus) Ihres Heizsystems ein. Der Hybridmanager „entscheidet“ abhängig von der eingestellten Regelungsstrategie, ob die Wärmepumpe und/oder der konventionelle Wärmeerzeuger die Wärme bereitstellen soll. Das EMS plus Regelsystem sperrt oder gibt den konventionellen Wärmeerzeuger dann dafür frei. So sind der Wärmeerzeuger und die Wärmepumpe immer optimal eingestellt.
- Regelgerät Logamatic IMC110 mit elektro- nischem Kesselwasserregler sowie elektronischem Sicherheitstemperaturbegrenzer, mit Anschlüssen für die Trinkwassererwärmung sowie einen Heizkreis ohne Mischer. Basiscontroller BC110 mit den Funktionen Schornsteinfeger- und Notbe- trieb. Bedienung über Buderus App MyDevice: - Intuitive Bedienung der Heizungsanlage über Internet - Kontrolle und Änderung von Anlagenparametern - Anzeige Störungsmeldung in der App Fernüberwachung durch den Heizungsfachmann über das Internetportal Buderus Connect: - Betriebszustände und Monitorwerte von mehreren Anlagen im Überblick - Anzeige der aktuellen Störung im Klar- text inklusive einer Gewichtung der möglichen Problemlösungen - Status von Heizung und Warmwasser ermöglicht die Einschätzung der Dringlichkeit eines Serviceeinsatzes - Ausgewählte Anlagenparameter aus der Ferne optimieren Zur Nutzung ist eine Verbindung mit dem Internet erforderlich

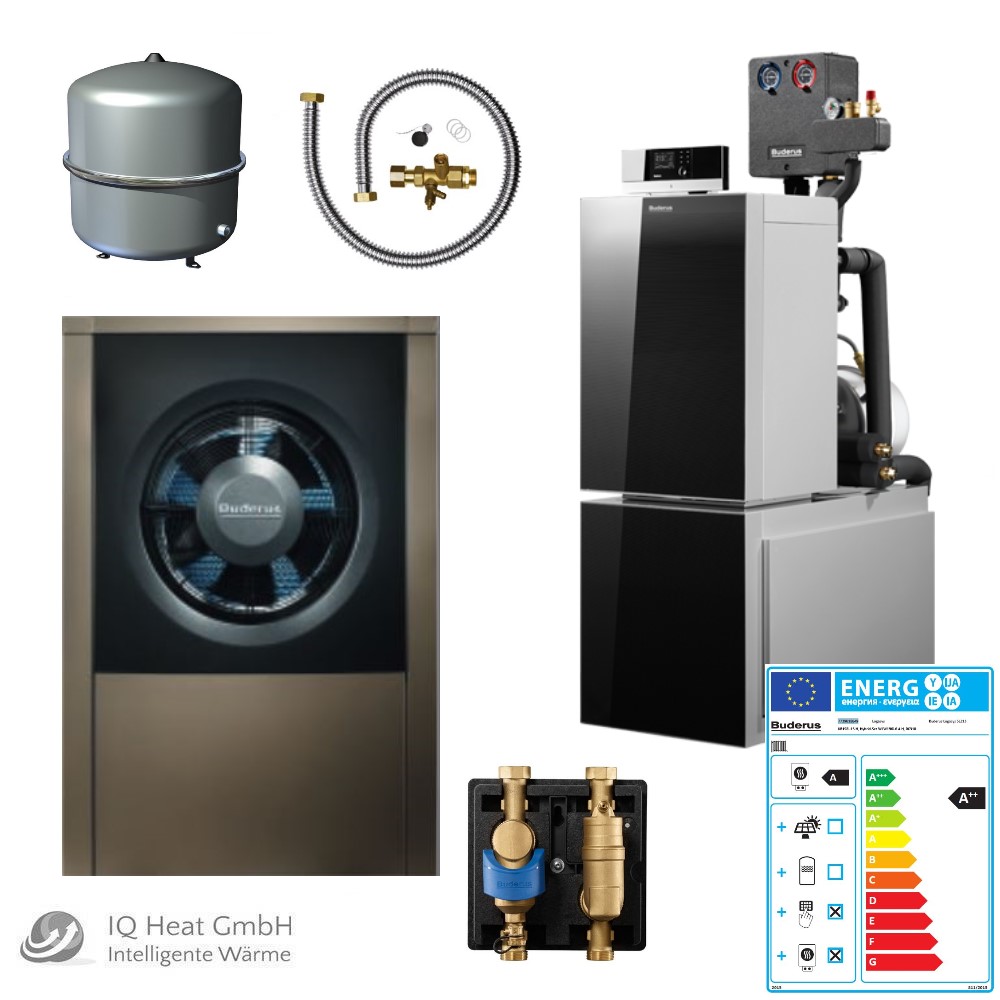

Lieferumfang:
- Buderus Gas-Brennwertkessel Logano plus KB192i-15
- Logatherm WLW196i-6 AH, Luft-Wasser-Wärmepumpe
- Warmwasserspeicher Logalux L160.3 in liegender, zylindrischer Stahlblechausführung
- Hybridgruppe HF-Set HYC25 zum Anschluss an den KB192i
- System-Bedieneinheit RC310 mit Außenfüh- ler für das Regelsystem Logamatic EMS plus
- Kesselsicherheits-Set BSS
- Gashahn
- Kessel-Speicher-Verbindungsleitungen mit Hocheffizienzpumpe und Aufstellblech
- Membran-Ausdehnungsgefäß 35 Liter/1,5 bar
- Anschluss-Set AAS
- Warmwasser-Temperaturfühler
- Kesselanschluss-Set BCS29
- Heizkreis-Schnellmontage-Set HS25
- Abscheidergruppe MSL25
- Modul HM200
- Rohrbegleitheizung 3 m
- Installationspaket INPA
- Abdeckhaube für INPA 4-8 AR
- Isolierung T-Stücke 15-40 kW
- Befestigungs-Set ODU Luft/Wasser
- Verbindungsleitungs-Set EMS Module 550
Installation:
- Die Montage (Gas/Wasser) sowie die Erstinbetriebnahme und die Wartung dieses Gerätes dürfen nur von einem SHK-Anlagenmechaniker in Übereinstimmung mit den gültigen Vorschriften sowie entsprechend dieser Anweisung ausgeführt werden!
Allg. Sicherheitshinweise:
Zur Vermeidung von Körper- und Gesundheitsschäden sind die Montage, Erstinbetriebnahme, Inspektion, Wartung und Instandsetzung von autorisierten Fachkräften (Heizungs- / Sanitärfachbetrieb / Vertragsinstallationsunternehmen) vorzunehmen!
Bestimmungsgemäße Verwendung: Bitte beachten Sie die bei Installation und Montage beiliegende Installations-, Betriebs- und Wartungsanleitungen sowie Produkt-/Systemzulassungen aller Anlagenkomponenten. Bei Wärmeerzeugern ist es zum Beispiel regelmäßig der Fall, dass allein für diese Heizung zugelassene Abgastechnik zur Verwendung gelangen darf. Zur bestimmungsgemäßen Verwendung gehört gleichsam die Einhaltung der ebenfalls in o.g. Unterlagen enthaltenen Inspektions- und Wartungsbedingungen.
Elektrische Heizgeräte sowie Durchlauferhitzer mit Starkstromanschluß (400V) dürfen nur durch jeweiligen Netzbetreiber oder durch ein in das Installateurverzeichnis des Netzbetreibers eingetragenes Installationsunternehmen installiert werden!
Elektrogeräte mit Drei-Phasen-Wechselstrom-Anschluss (3~/400V) und "nicht-steckerfertigen Geräten" sind von einem Fachbetrieb zu installieren. Geräte mit einer Nennleistung von mehr als 12 kW müssen vor der Erstinstallation eine Zustimmung vom Netzbetrieber erhalten.
Installation, Inspektion, Wartung und Instandsetzung von Gasgeräten sowie Gaseinstellungen darf nur ein Fachhandwerker durchführen!
Herstellerinformationen
Bosch Thermotechnik GmbH
Sophienstraße 30-32
35576 Wetzlar
DE
Tel: 06441 418-0
E-Mail: info@buderus.de
Bosch Thermotechnik GmbH
Sophienstraße 30-32
35576 Wetzlar
DE
Tel: 06441 418-0
E-Mail: info@buderus.de
| Art.Nr.: |
167397728
|
| Herst.Nr.: |
7739618849
|
| EAN: | 4062321268961 |
| Lieferzeit: |
3 Monate |
| EEK: | a++ |
Artikel ist aktuell nicht verfügbar.
a++
Sold Out
Versandkostenfrei
14.359,73 €*
inkl. 19% MwSt. zzgl. 0.00 € Versand
Produktinformationen "Buderus Gas Brennwert Hybridsystem KBH192i 15 kW Luft Wasser Wärmepumpe WLW196i"
Buderus Logasys SL213 - Bodenstehendes Gas-Brennwert-Hybridsystem Logano plus KBH192i
Hersteller: 7739618849
Beschreibung:
Das Gas-Brennwert-Hybridsystem Logano plus KBH192i besteht aus vier Komponenten: Dem Gas-Brennwertkessel KB192i, Hybridmanager HM200, Hybrid-Hydraulikgruppe HF-Set HYC25 und Hybrid-Set WLW196-6 A H. Der intelligente Hybridmanager bindet die Wärmepumpen-Außeneinheit in das EMS plus-Regelsystem ein. Der Hybridmanager kann abhängig von der vorab eingestellten Regelungsstrategie entscheiden, ob nur die Wärmepumpe und/oder der konventionelle Wärmeerzeuger die Wärme bereitstellt. Folgende Regelungsstrategien sind über die Systembedieneinheit RC310 einstellbar: Außentemperatur parallel, Außentemperatur alternativ, Wärmepumpe bevorzugt.
Bodenstehender Buderus Gas-Brennwertkessel Logano plus KB192i. Geprüft nach DIN EN 677, CE-Kennzeichnung. Mit integrier- tem, modulierendem, leisem Gas-Vormischbrenner, für Überdruckfeuerung, Heizgas- und Wasserführung im Gegenstrom-Wärmetauscherprinzip. Kesselglieder aus Aluminium-Silizium-Guss mit glatter Ober- fläche, schalloptimierte Heizgasführung, inklusive Minimal-Druckwächter nach DIN EN 12828 als Ersatz für Wassermangelsicherung. Modernes und zeitgemäßes Design mit Frontverkleidung aus Titanium Glas. Sehr wartungsfreundlich, gute Bauteil- Zugänglichkeit, alle service- und wartungsrelevanten Bereiche von vorne erreichbar, einfache Inspektion, gute Reinigungsmöglichkeit der Heizflächen von vorne, große Revisions- und Inspektionsöffnung. Sehr kompakte Kessel-Abmessungen, geringes Gewicht. Vollautomatischer Gas-Vormischbrenner für den modulierenden Betrieb, extrem leise, mit drehzahlgeregeltem Verbrennungsluftgebläse und Steuerelektronik für reduzierte elektrische Leistungsaufnahme. Werkseitig montierter Heiz- kessel, voreingestellt und geprüft auf Erdgas E. Einfache Umstellung innerhalb von Erdgas durch Drehen der Anpassungsdrossel. Brenner komplett montiert. Raumluftunabhängige Betriebsweise über Zubehör möglich.
Vorteile:
- Die eingebaute, drehzahlgeregelte Inverter-Technologie passt die Leistung der Wärmepumpe an den Bedarf des angeschlossenen Heizsystems an und spart somit Energie.
- Das Gas-Brennwert-Hybridsystem lässt sich schnell und einfach In Betrieb nehmen und wird durch die Systembedieneinheit RC310 bedient und gesteuert. Hierzu sind keine Anpassungen vom Kunden notwendig.
- Das Gas-Brennwert-Hybridsystem Logano plus KBH192i erreicht eine sehr gute Energieeffizienz von bis zu A++.
- Die vorkonfektionierten Einzelkomponenten aus einer Hand verbinden Sich perfekt zu einem Gas-Brennwert-Hybridsystem. Dazu besteht die Möglichkeit zur Nachrüstung mit weiteren Komponenten.
Technische Daten WLW196i-6 AH:
-
Logatherm WLW196i-6 AH, Luft-Wasser-Wärmepumpe
- Max. Heizleistung 7,6 kW bei A2/W35
- Leistungszahl 4,13 bei A2/W35 gemäß EN14825 und 60% Inverterleistung -
Außeneinheit = ODU6.2i (= OutDoorUnit_Water)
- Wasserführende Verbindung zwischen Hybridverrohrung und Außeneinheit
- Schnelle und einfache Installation
- Bis zu 62 C (bei A>-2) Vorlauftemperatur mit der Wärmepumpe möglich
- Einfache Bedienung über EMS-plus Bedieneinheit Logamatic RC310 mit Klartextdisplay
- SG Ready: smart-grid-fähige Wärmepumpe ist für die Einbindung in ein intelligentes Stromnetz/eine PV-Anlage vorbereitet
- Invertergeregelter Verdichter- und Gebläsebetrieb
- Patentierte Smart-Soft-Defrostfunktion für max. Laufzeiten
- Einfacher Transport und stoßfest durch kompakte Bauweise mit EPP-Material
Hybridgruppe HF-Set HYC25:
- Hybridgruppe HF-Set HYC25 zum Anschluss an den KB192i. Die Rohrgruppe HF-Set HYC25 als zentrale hydraulische Komponente ermöglicht in Verbindung mit weiteren optionalen Rohrgruppen den Anschluss einer Wärmepumpen-Außeneinheit an einen konventionellen Wärmeerzeuger. Bei Installation eines Warmwasserspeichers sind verschiedene Installations- varianten möglich. Zur Regelung und zum Anschluss der elektronischen und elektrischen Systemkomponenten ist ein ent- sprechendes Elektronik-Modul HM200 notwendig.
-
Besteht aus:
- Umwälzpumpe mit Isolierung
- Bypassrohr BHS isoliert
- 2x Temperaturfühler
- Entlüfter
- Kugelhähne
- Rückschlagventil
Technische Daten Buderus Logano KB192i:
-
EU-RICHTLINIE FÜR ENERGIEEFFIZIENZ
Klasse für jahreszeitbedingte Raumheizungs-Energieeffizienz der Verbundanlage: A++
Energieeffizienzklassen-Spektrum: A+++ -> G
Jahreszeitbedingte Raumheizungs-Energieeffizienz der Verbundanlage (Kessel): 127 %
Jahreszeitbedingte Raumheizungs-Energieeffizienz der Verbundanlage bei durchschnittlichen
Klimaverhältnissen (WP) - - Gasart: Erdgas E
- Kesselgröße: 15 kW
- Modulationsbereich: 15-100 %
- Normnutzungsgrad (Hs): bis 98,4 %
- Gewicht: 71 kg
- Abgasanschluss: DN 125/80 Innen
-
Wärmeleistung
bei 50/30: 15,0 kW
bei 80/60: 13,8 kW -
Abgastemperatur (Volllast)
bei 50/30: 39 C
bei 80/60: 63 C - Verfügbarer Förderdruck: 70 Pa
- Max. Vorlauftemperatur: 85 C
-
Abmessungen
Tiefe mit Designblende: 630 mm
Breite: 600 mm
Höhe mit Regelgerät: 1009 mm - CE-Kennzeichen: CE-0085CR0220
- Zuläss. Betriebsüberdruck: 3 bar
- Buderus-Artikel-Nr.: 7739618849
Regelsystem und Bedieneinheit:
- System-Bedieneinheit RC310 mit Außenfühler für das Regelsystem Logamatic EMS plus. Einfache Bedienung und Inbetriebnahme. Großes, grafikfähiges und hinter- leuchtetes Display, Betrieb als Regler für raum- oder witterungsgeführten Betrieb, Regelung für Wärmeerzeuger, Warmwasserbereitung, Heizkreis(e), Solaranlage. Umfangreiche Inbetriebnahme- und Service-Funktionen: Konfigurationsassistent, Diagnosefunktionen, Wartungsanzeige. Optionales Zubehör: - Fernbedienung RC200 / RC100 - Mischermodul MM100 - Solarmodule SM100 / SM200 - Internet-Schnittstelle web KM200 / web KM300 Weiteres Zubehör siehe aktueller Katalog
- Der Systemmanager, der sogenannte Hybridmanager HM200, managt,wie der Name schon sagt, den Betrieb des Systems und bindet die Wärmepumpe in das Regelsystem (Logamatic EMS plus) Ihres Heizsystems ein. Der Hybridmanager „entscheidet“ abhängig von der eingestellten Regelungsstrategie, ob die Wärmepumpe und/oder der konventionelle Wärmeerzeuger die Wärme bereitstellen soll. Das EMS plus Regelsystem sperrt oder gibt den konventionellen Wärmeerzeuger dann dafür frei. So sind der Wärmeerzeuger und die Wärmepumpe immer optimal eingestellt.
- Regelgerät Logamatic IMC110 mit elektro- nischem Kesselwasserregler sowie elektronischem Sicherheitstemperaturbegrenzer, mit Anschlüssen für die Trinkwassererwärmung sowie einen Heizkreis ohne Mischer. Basiscontroller BC110 mit den Funktionen Schornsteinfeger- und Notbe- trieb. Bedienung über Buderus App MyDevice: - Intuitive Bedienung der Heizungsanlage über Internet - Kontrolle und Änderung von Anlagenparametern - Anzeige Störungsmeldung in der App Fernüberwachung durch den Heizungsfachmann über das Internetportal Buderus Connect: - Betriebszustände und Monitorwerte von mehreren Anlagen im Überblick - Anzeige der aktuellen Störung im Klar- text inklusive einer Gewichtung der möglichen Problemlösungen - Status von Heizung und Warmwasser ermöglicht die Einschätzung der Dringlichkeit eines Serviceeinsatzes - Ausgewählte Anlagenparameter aus der Ferne optimieren Zur Nutzung ist eine Verbindung mit dem Internet erforderlich
Lieferumfang:
- Buderus Gas-Brennwertkessel Logano plus KB192i-15
- Logatherm WLW196i-6 AH, Luft-Wasser-Wärmepumpe
- Warmwasserspeicher Logalux L160.3 in liegender, zylindrischer Stahlblechausführung
- Hybridgruppe HF-Set HYC25 zum Anschluss an den KB192i
- System-Bedieneinheit RC310 mit Außenfüh- ler für das Regelsystem Logamatic EMS plus
- Kesselsicherheits-Set BSS
- Gashahn
- Kessel-Speicher-Verbindungsleitungen mit Hocheffizienzpumpe und Aufstellblech
- Membran-Ausdehnungsgefäß 35 Liter/1,5 bar
- Anschluss-Set AAS
- Warmwasser-Temperaturfühler
- Kesselanschluss-Set BCS29
- Heizkreis-Schnellmontage-Set HS25
- Abscheidergruppe MSL25
- Modul HM200
- Rohrbegleitheizung 3 m
- Installationspaket INPA
- Abdeckhaube für INPA 4-8 AR
- Isolierung T-Stücke 15-40 kW
- Befestigungs-Set ODU Luft/Wasser
- Verbindungsleitungs-Set EMS Module 550
Installation:
- Die Montage (Gas/Wasser) sowie die Erstinbetriebnahme und die Wartung dieses Gerätes dürfen nur von einem SHK-Anlagenmechaniker in Übereinstimmung mit den gültigen Vorschriften sowie entsprechend dieser Anweisung ausgeführt werden!
Allg. Sicherheitshinweise:
Zur Vermeidung von Körper- und Gesundheitsschäden sind die Montage, Erstinbetriebnahme, Inspektion, Wartung und Instandsetzung von autorisierten Fachkräften (Heizungs- / Sanitärfachbetrieb / Vertragsinstallationsunternehmen) vorzunehmen!
Bestimmungsgemäße Verwendung: Bitte beachten Sie die bei Installation und Montage beiliegende Installations-, Betriebs- und Wartungsanleitungen sowie Produkt-/Systemzulassungen aller Anlagenkomponenten. Bei Wärmeerzeugern ist es zum Beispiel regelmäßig der Fall, dass allein für diese Heizung zugelassene Abgastechnik zur Verwendung gelangen darf. Zur bestimmungsgemäßen Verwendung gehört gleichsam die Einhaltung der ebenfalls in o.g. Unterlagen enthaltenen Inspektions- und Wartungsbedingungen.
Elektrische Heizgeräte sowie Durchlauferhitzer mit Starkstromanschluß (400V) dürfen nur durch jeweiligen Netzbetreiber oder durch ein in das Installateurverzeichnis des Netzbetreibers eingetragenes Installationsunternehmen installiert werden!
Elektrogeräte mit Drei-Phasen-Wechselstrom-Anschluss (3~/400V) und "nicht-steckerfertigen Geräten" sind von einem Fachbetrieb zu installieren. Geräte mit einer Nennleistung von mehr als 12 kW müssen vor der Erstinstallation eine Zustimmung vom Netzbetrieber erhalten.
Installation, Inspektion, Wartung und Instandsetzung von Gasgeräten sowie Gaseinstellungen darf nur ein Fachhandwerker durchführen!
Herstellerinformationen
Bosch Thermotechnik GmbH
Sophienstraße 30-32
35576 Wetzlar
DE
Tel: 06441 418-0
E-Mail: info@buderus.de
Bosch Thermotechnik GmbH
Sophienstraße 30-32
35576 Wetzlar
DE
Tel: 06441 418-0
E-Mail: info@buderus.de
Ähnliche Artikel
Vaillant Wärmepumpe aroTHERM plus VWL 55/6 A S2 für Hybridsystem Paket 4.3403
VA Paket 4.3403 aroTHERM plus VWL 55/6 A S2 für Hybridsystem
Herstellerteilenummer: 8000029035
Beschreibung:
Wenig Platz im Keller oder in anderen Räumen? Die aroTHERM plus wird einfach außen aufgestellt. Mit ihrem modernen, kompakten Design macht sie überall im Garten eine gute Figur. Als Luft/Wasser-Wärmepumpe nutzt sie die kostenlose
Umweltquelle Luft, um Wärme zu erzeugen und diese über Zuleitungen in die Inneneinheit im Heizraum zu leiten. Die hohe Warmwassertemperatur von bis zu 70 °C bietet Ihnen zudem Warmwasserkomfort nach Maß.
Passend dazu ist der innen aufgestellt Hydrauliktower uniTOWER plus, der mit seinem integrierten 190-Liter-Speicher den Warmwasserbedarf einer vierköpfigen Familie abgedeckt. Wenn es mehr sein soll, empfehlen wir den Warmwasserspeicher
uniSTOR plus/exclusive oder unseren Multi-Funktionsspeicher allSTOR exclusiv. Durch den besonders leisen Betrieb eignet sich diese Luft/Wasser-Wärmepumpe auch hervorragend zur Installation in dicht bebauten Gebieten bzw. Reihenhaussiedlungen. Die hohen Anforderngen der Nachtruhe werden ohne Probleme erfüllt und im Nachtmodus wird die Wärmepumpe noch leiser.
Die aroTHERM plus kann problemlos auch bei dichter Bebauung, z. B. in Reihenhaussiedlungen, eingesetzt werden. Der Schalldruckpegel beträgt im Nachtmodus lediglich 46 dB(A) – das entspricht in etwa dem Geräusch, den ein Kühlschrank macht. Wird die aroTHERM plus in drei Metern Entfernung aufgestellt, beträgt der Schalldruckpegel sogar nur 29 dB(A), was dem Ticken einer Armbanduhr entspricht. Die leise aroTHERM plus braucht zudem mit ihrer 0,5 m² Stellfläche sehr wenig Platz im Garten.
Technische Daten:
Modulierender EC Lüfter
- Hocheffizienz-Pumpe
- Sensorgesteuerter Kältekreislauf
- Sicherheitswärmetauscher(doppelwandig)
- Automatisches Entlüftungsventil
- Integrierter aktiver Kühlbetrieb
(dafür muss das Heizsystem bauseitig vorbereitet sein)
Heizleistung (A2W35) 2,0 kW
Leistungszahl 3,9
Heizleistung (A-7W35) 5,4 kW
Leistungszahl 2,6
Anschlüsse
- Heizungs-Vor-/Rücklauf G 5/4
Betriebsdruck max. 3 bar
maximale Temperatur
- mit Wärmepumpe 60 Grd.C
- mit Wärmepumpe+Zusatzheizung 75 Grd.C
Höhe: 965 mm
Breite: 1100 mm
Tiefe:450 mm
Gewicht 133 kg
Schallleistungspegel 60 dB(A)
Schutzart IP 25
Lufteintrittstemperatur -15/40 Grd.C
Jahreszeitbedingte Raumheizungs-Energieeffizienzklasse 55 C A++
Jahreszeitbedingte Raumheizungs-Energieeffizienzklasse 35 C A+++
(Spektrum A+++ bis D)
VAILLANT Wärmepumpen-Steuerungssystem VWZ AI für Luft/Wasser-WP aroTHERM plus Ausstattung - 2 Sensoren VR 10 - 1 Montagezubehör (Schrauben, Dübel) - 1 Installationsanleitung - DIA System mit Klartextanzeige beleuchtet Einsatzmöglichkeiten: einsetzbar mit aroTHERM plus VWL z.B. für die Erweiterung eines bestehenden Heizsystem zum Hybridsystem Wird nicht benötigt wenn VWZ MEH 97/6 oder uniTower plus eingesetzt wird Bestell-Nr. 0010031643
Lieferumfang:
1x 0010021117 Heizungswärmepumpe aroTHERM plus VWL 55/6 A S2
1x 0010031643 Wärmepumpen- Steuerungssystem VWZ AI für aroTHERM plus VWL
1x 0020184846 VR 71 Mischer- und Solarmodul
1x 0020139895 VR 32/3 Buskoppler
Installation:
Für die Installation dieses Gerätes ist ein 400V Starkstromanschluss (Drei-Phasen-Wechselanschluss) notwendig, die Montage (Wasser und Elektroinstallation) sowie die Erstinbetriebnahme und die Wartung dieses Gerätes dürfen nur von einer Elektrofachkraft in Übereinstimmung mit den gültigen Vorschriften sowie entsprechend dieser Anweisung ausgeführt werden!
Art.Nr.: 182203580
ca. 1 Woche
Buderus Logaplus Ergänzungspaket Hybrid WLW-5 MB A H für Logano KB195-15
Buderus Logaplus Erg.-Set WLW-5 MB A H ODU5,HF-SetHYC25,HM200,für KB195-15
Herstellerteilenummer: 7739623596 - Ergänzungs-Set zur nachträglichen Erweiterung eines Logano plus KB195i-15 zu einem Wärmepumpen-Hybridsystem, (Systemvoraussetzungen: (I)MC120 oder (I) MC110 ab Version 2.09 und RC310 ab Version NF74.04).
Lieferumfang:
Außeneinheit WLW-5 MB A H
Hybridmanager Logamatic HM200.2
Hybridgruppe HF-Set HYC25 zum Anschluss an den KB192i-15/22/30
Verbindungsleitungs-Set EMS 1200 mm
Befestigungs-Set ODU Luft/Wasser
Beschreibung Hybridgruppe HF-Set HYC25:
Hybridgruppe HF-Set HYC25 zum Anschluss an den KB192i-15/22/30,
GB212-15/22/30, KB195i-15/19/25. Die Rohrgruppe HF-Set HYC25 als zentrale
hydraulische Komponente ermöglicht in Verbindung mit weiteren optionalen Rohr-
gruppen den Anschluss einer Wärmepumpen- Außeneinheit an einen konventionellen
Wärmeerzeuger. Bei Installation eines Warmwasserspeichers sind verschiedene
Installationsvarianten möglich. Zur Re- gelung und zum Anschluss der elektroni-
schen und elektrischen Systemkomponenten ist ein entsprechendes Elektronik-Modul
HM200 notwendig. Besteht aus: - Umwälzpumpe mit Isolierung - Bypassrohr BHS
isoliert - 2x Temperaturfühler - Entlüfter - Kugelhähne
Außeneinheit WLW-5 MB A H:
Invertergeregelter Verdichter- und Gebläsebetrieb
Silent PLUS Technologie auf nächstem Level mit doppelt entkoppeltem
Kältekreis in schallgedämmter Kältekreisbox und integriertem Schalldiffusor
Kältekreis mit Doppelrollkolben-Verdichter und elektronischem
Expansionsventil
Umweltfreundliches und natürliches Kältemittel R290 (Propan)
Integrierte Kondensatwannenheizung
Tragehilfe im Lieferumfang
Boden-, Sockel oder Wandmontage (Montagesockel und Wandhalter Zubehör)
Wasserführende Verbindung zwischen Hybridverrohrung und Außeneinheit
Schnelle und einfache Installation
SG Ready: smart-grid-fähige Wärmepumpe ist für die Einbindung in ein
intelligentes Stromnetz/eine PV-Anlage vorbereitet
Angabe gemäß EN 12102:
- Schallleistungspegel n. ErP: 42 dB(A)
- Max. Schallleistungspegel im
Tagbetrieb + Tonalität: 53+0 dB(A)
- Max. Schallleistungspegel im reduzierten Nachtbetrieb (silent mode 3 mit 3,22
kW bei A-7/W35) +
Tonalität: 46+0 dB(A)
- Max. Schallleistungspegel im reduzierten Nachtbetrieb (silent mode 4 mit 2,32
kW bei A-7/W35) +
Tonalität: 41,6+0 dB(A)
- Schalldruckpegel in 1 m Abstand (Lastpunkt n. 2013/811/EU): 34 dB(A)
- Nom. Luftvolumenstrom: 1320 qm/h
- Außenlufttemperatur min./max.
Heizbetrieb: -22/+45
- Kompressor:
Doppelrollkolben-Verdichter
- Kältemittelmenge R290: 0,95 kg
- Elektr. Anschluss: 1L/N/PE/230V/50Hz
- Sicherungsautomat: 1polig, 16 A
- Wasserseitiger Anschluss Heizung: G 1" AG
Abmessungen
Breite: 1100 mm
Höhe: 800 mm
Tiefe: 540 mm
Nettogewicht: 143 kg
ANGABEN IN BEZUG AUF
EU F-GAS VERORDNUNG 517/2014
Umwelttechnischer Hin-
weis: Nein
Kältemitteltyp: R290
Treibhauspotential - GWP: 3 kgCO2eq
Füllmenge Kältemittel: 0,95 kg
Füllmenge Kältemittel: 0,003 tCO2eq
Bauart des Kälte-
kreises: Nicht hermetisch geschlossen
Art.Nr.: 182200185
ca. 1-2 Wochen
Buderus Logaplus Ergänzungspaket Hybrid WLW-5 MB A H für Logano GB212/KB195
Buderus Logaplus Erg.-Set WLW-5 MB A H ODU5,HF-SetHYC25,HM200,für GB212/KB192
Herstellerteilenummer: 7739623593 - Zur Nachrüstung eines Logano plus GB212-15 bis 30 kW, KB192i-15 bis 30 kW zu einen Wärmepumpen-Hybridsystem (Systemvoraussetzungen: (I)MC120 oder (I) MC110 ab Version 2.09 und RC310 ab Version NF74.04)
Lieferumfang:
Außeneinheit WLW-5 MB A H
Hybridmanager Logamatic HM200.2
Hybridgruppe HF-Set HYC25 zum Anschluss an den KB192i-15/22/30
Verbindungsleitungs-Set EMS 1200 mm
Befestigungs-Set ODU Luft/Wasser
Ergänzungs-Set zur nachträglichen Erweiterung eines Logano plus GB212 / KB192i bis 30 kW zu einem Wärmepumpen Hybridsystem.
Hybridgruppe HF-Set HYC25:
Hybridgruppe HF-Set HYC25 zum Anschluss an den KB192i-15/22/30,
GB212-15/22/30, KB195i-15/19/25. Die Rohrgruppe HF-Set HYC25 als zentrale
hydraulische Komponente ermöglicht in Verbindung mit weiteren optionalen Rohr-
gruppen den Anschluss einer Wärmepumpen- Außeneinheit an einen konventionellen
Wärmeerzeuger. Bei Installation eines Warmwasserspeichers sind verschiedene
Installationsvarianten möglich. Zur Re- gelung und zum Anschluss der elektroni-
schen und elektrischen Systemkomponenten ist ein entsprechendes Elektronik-Modul
HM200 notwendig. Besteht aus: - Umwälzpumpe mit Isolierung - Bypassrohr BHS
isoliert - 2x Temperaturfühler - Entlüfter - Kugelhähne
Außeneinheit WLW-5 MB A H:
Invertergeregelter Verdichter- und Gebläsebetrieb
Silent PLUS Technologie auf nächstem Level mit doppelt entkoppeltem
Kältekreis in schallgedämmter Kältekreisbox und integriertem Schalldiffusor
Kältekreis mit Doppelrollkolben-Verdichter und elektronischem
Expansionsventil
Umweltfreundliches und natürliches Kältemittel R290 (Propan)
Integrierte Kondensatwannenheizung
Tragehilfe im Lieferumfang
Boden-, Sockel oder Wandmontage (Montagesockel und Wandhalter Zubehör)
Wasserführende Verbindung zwischen Hybridverrohrung und Außeneinheit
Schnelle und einfache Installation
SG Ready: smart-grid-fähige Wärmepumpe ist für die Einbindung in ein
intelligentes Stromnetz/eine PV-Anlage vorbereitet
Angabe gemäß EN 12102:
- Schallleistungspegel n. ErP: 42 dB(A)
- Max. Schallleistungspegel im
Tagbetrieb + Tonalität: 53+0 dB(A)
- Max. Schallleistungspegel im reduzierten Nachtbetrieb (silent mode 3 mit 3,22
kW bei A-7/W35) +
Tonalität: 46+0 dB(A)
- Max. Schallleistungspegel im reduzierten Nachtbetrieb (silent mode 4 mit 2,32
kW bei A-7/W35) +
Tonalität: 41,6+0 dB(A)
- Schalldruckpegel in 1 m Abstand (Lastpunkt n. 2013/811/EU): 34 dB(A)
- Nom. Luftvolumenstrom: 1320 qm/h
- Außenlufttemperatur min./max.
Heizbetrieb: -22/+45
- Kompressor:
Doppelrollkolben-Verdichter
- Kältemittelmenge R290: 0,95 kg
- Elektr. Anschluss: 1L/N/PE/230V/50Hz
- Sicherungsautomat: 1polig, 16 A
- Wasserseitiger Anschluss Heizung: G 1" AG
Abmessungen
Breite: 1100 mm
Höhe: 800 mm
Tiefe: 540 mm
Nettogewicht: 143 kg
ANGABEN IN BEZUG AUF
EU F-GAS VERORDNUNG 517/2014
Umwelttechnischer Hin-
weis: Nein
Kältemitteltyp: R290
Treibhauspotential - GWP: 3 kgCO2eq
Füllmenge Kältemittel: 0,95 kg
Füllmenge Kältemittel: 0,003 tCO2eq
Bauart des Kälte-
kreises: Nicht hermetisch geschlossen
Art.Nr.: 182200266
ca. 1-2 Wochen
Buderus Logaplus Ergänzungspaket Hybrid WLW-5 MB A Logamax GBH192i.2/GBH172iT
Buderus Logaplus Erg.-Set WLW-5 MB A H ODU5,HB-SetHYC25,MAG18l,für GBH172/192i2
Herstellerteilenummer: 7739623590 - Ergänzungs-Set zur Nachrüstung eines Logamax plus GBH192i.2/GBH172iT bis 35 kW zu einen Wärmepumpen-Hybridsystem
Lieferumfang:
Außeneinheit WLW-5 MB A H
Hybridbox HB-Set HYC25
Verbindungsleitungs-Set EMS 1200 mm
Hybridmanager HM200
Logafix Ausdehnungsgefäß BU-H 18 l
Buderus Logafix Kappenventil MS 3/4
Flamco Flexcon Aufhängezarge Typ MB 3
Befestigungs-Set ODU Luft/Wasser
Beschreibung Hybridgruppe HW-Set HYC25:
Hybridgruppe HB-Set HYC25 zur Einbindung
eines Logamax plus GBH172iT ab Bj. 07/22 in ein Wärmepumpen-Hybridsystem.
Die Hybrid-Hydraulikbox HB-SetHYC25 als zentrale hydraulische Komponente ermöglicht den Anschluss einer Wärmepumpen-Außeneinheit an einen konventionellenWärmeerzeuger über einen Puffer.Die Hybrid-Hydraulikbox HB-SetHYC25 ist werkseitig verdrahtet und besteht aus:
- Umwälzpumpe mit LIN-Bus - Bypassrohr BHS
isoliert - 2x Temperaturfühler - Entlüfter - Kugelhähne
Außeneinheit WLW-5 MB A H:
Invertergeregelter Verdichter- und Gebläsebetrieb
Silent PLUS Technologie auf nächstem Level mit doppelt entkoppeltem
Kältekreis in schallgedämmter Kältekreisbox und integriertem Schalldiffusor
Kältekreis mit Doppelrollkolben-Verdichter und elektronischem
Expansionsventil
Umweltfreundliches und natürliches Kältemittel R290 (Propan)
Integrierte Kondensatwannenheizung
Tragehilfe im Lieferumfang
Boden-, Sockel oder Wandmontage (Montagesockel und Wandhalter Zubehör)
Wasserführende Verbindung zwischen Hybridverrohrung und Außeneinheit
Schnelle und einfache Installation
SG Ready: smart-grid-fähige Wärmepumpe ist für die Einbindung in ein
intelligentes Stromnetz/eine PV-Anlage vorbereitet
Angabe gemäß EN 12102:
- Schallleistungspegel n. ErP: 42 dB(A)
- Max. Schallleistungspegel im
Tagbetrieb + Tonalität: 53+0 dB(A)
- Max. Schallleistungspegel im reduzierten Nachtbetrieb (silent mode 3 mit 3,22
kW bei A-7/W35) +
Tonalität: 46+0 dB(A)
- Max. Schallleistungspegel im reduzierten Nachtbetrieb (silent mode 4 mit 2,32
kW bei A-7/W35) +
Tonalität: 41,6+0 dB(A)
- Schalldruckpegel in 1 m Abstand (Lastpunkt n. 2013/811/EU): 34 dB(A)
- Nom. Luftvolumenstrom: 1320 qm/h
- Außenlufttemperatur min./max.
Heizbetrieb: -22/+45
- Kompressor:
Doppelrollkolben-Verdichter
- Kältemittelmenge R290: 0,95 kg
- Elektr. Anschluss: 1L/N/PE/230V/50Hz
- Sicherungsautomat: 1polig, 16 A
- Wasserseitiger Anschluss Heizung: G 1" AG
Abmessungen
Breite: 1100 mm
Höhe: 800 mm
Tiefe: 540 mm
Nettogewicht: 143 kg
ANGABEN IN BEZUG AUF
EU F-GAS VERORDNUNG 517/2014
Umwelttechnischer Hin-
weis: Nein
Kältemitteltyp: R290
Treibhauspotential - GWP: 3 kgCO2eq
Füllmenge Kältemittel: 0,95 kg
Füllmenge Kältemittel: 0,003 tCO2eq
Bauart des Kälte-
kreises: Nicht hermetisch geschlossen
Art.Nr.: 182201768
ca. 1-2 Wochen
Buderus Logaplus Ergänzungspaket Hybrid WLW-5 MB A H für Logamax plus GB192i.2
Buderus Logaplus Erg.-Set WLW-5 MB A H ODU5,HW-SetHYC25,MAG18l für GB192
Herstellerteilenummer: 7739623599 - Ergänzungs-Set zur nachträglichen Erweiterung eines Logamax plus GB192i.2 bis
35 kW zu einem Wärmepumpen-Hybridsystem
Lieferumfang:
Außeneinheit WLW-5 MB A H
Hybridgruppe HW-Set HYC25 zum Anschlussan den GB192i.2/GB182i.2/GB172i.2
Verbindungsleitungs-Set EMS 1200 mm
Logafix Ausdehnungsgefäß BU-H 18 l
Buderus Logafix Kappenventil MS 3/4
Flamco Flexcon Aufhängezarge Typ MB 3
Befestigungs-Set ODU Luft/Wasser
Beschreibung Hybridgruppe HW-Set HYC25:
Hybridgruppe HW-Set HYC25 zum Anschluss
an den GB192i.2/GB182i.2/GB172i.2 Die Rohrgruppe HW-Set HYC25 als zentrale
hydraulische Komponente ermöglicht in Verbindung mit weiteren optionalen Rohr-
gruppen den Anschluss einer Wärmepumpen- Außeneinheit an einen konventionellen
Wärmeerzeuger. Bei Installation eines Warmwasserspeichers sind verschiedene
Installationsvarianten möglich. Zur Re- gelung und zum Anschluss der elektroni-
schen und elektrischen Systemkomponenten ist ein entsprechendes Elektronik-Modul
HM200 notwendig. Besteht aus: - Umwälzpumpe mit Isolierung - Bypassrohr BHS
isoliert - 2x Temperaturfühler - Entlüfter - Kugelhähne
Außeneinheit WLW-5 MB A H:
Invertergeregelter Verdichter- und Gebläsebetrieb
Silent PLUS Technologie auf nächstem Level mit doppelt entkoppeltem
Kältekreis in schallgedämmter Kältekreisbox und integriertem Schalldiffusor
Kältekreis mit Doppelrollkolben-Verdichter und elektronischem
Expansionsventil
Umweltfreundliches und natürliches Kältemittel R290 (Propan)
Integrierte Kondensatwannenheizung
Tragehilfe im Lieferumfang
Boden-, Sockel oder Wandmontage (Montagesockel und Wandhalter Zubehör)
Wasserführende Verbindung zwischen Hybridverrohrung und Außeneinheit
Schnelle und einfache Installation
SG Ready: smart-grid-fähige Wärmepumpe ist für die Einbindung in ein
intelligentes Stromnetz/eine PV-Anlage vorbereitet
Angabe gemäß EN 12102:
- Schallleistungspegel n. ErP: 42 dB(A)
- Max. Schallleistungspegel im
Tagbetrieb + Tonalität: 53+0 dB(A)
- Max. Schallleistungspegel im reduzierten Nachtbetrieb (silent mode 3 mit 3,22
kW bei A-7/W35) +
Tonalität: 46+0 dB(A)
- Max. Schallleistungspegel im reduzierten Nachtbetrieb (silent mode 4 mit 2,32
kW bei A-7/W35) +
Tonalität: 41,6+0 dB(A)
- Schalldruckpegel in 1 m Abstand (Lastpunkt n. 2013/811/EU): 34 dB(A)
- Nom. Luftvolumenstrom: 1320 qm/h
- Außenlufttemperatur min./max.
Heizbetrieb: -22/+45
- Kompressor:
Doppelrollkolben-Verdichter
- Kältemittelmenge R290: 0,95 kg
- Elektr. Anschluss: 1L/N/PE/230V/50Hz
- Sicherungsautomat: 1polig, 16 A
- Wasserseitiger Anschluss Heizung: G 1" AG
Abmessungen
Breite: 1100 mm
Höhe: 800 mm
Tiefe: 540 mm
Nettogewicht: 143 kg
ANGABEN IN BEZUG AUF
EU F-GAS VERORDNUNG 517/2014
Umwelttechnischer Hin-
weis: Nein
Kältemitteltyp: R290
Treibhauspotential - GWP: 3 kgCO2eq
Füllmenge Kältemittel: 0,95 kg
Füllmenge Kältemittel: 0,003 tCO2eq
Bauart des Kälte-
kreises: Nicht hermetisch geschlossen
Art.Nr.: 182200464
ca. 1-2 Wochen
Buderus Logaplus Ergänzungspaket Hybrid WLW-5 MB A H für Logano plus KB195BZ
Buderus Logaplus Erg.-Set WLW-5 MB A H ODU5,HF-SetHYC25,HM200,BCS36,für KB195BZ
Herstellerteilenummer: 7739623599 - Ergänzungs-Set zur nachträglichen Erweiterung eines Logano plus KB195i-19/25 zu einem Wärmepumpen-Hybridsystem, (Systemvoraussetzungen: (I)MC120 oder (I) MC110 ab Version 2.09 und RC310 ab Version NF74.04)
Lieferumfang:
Außeneinheit WLW-5 MB A H
Hybridgruppe HF-Set HYC25 zum Anschluss an den KB192i-15/22/30, GB212-15/22/30, KB195i-15/19/25
Hybridmanager Logamatic HM200.2
Verbindungsleitungs-Set EMS 1200 mm
Buderus Adapter HF-Set HYC25-1
Buderus Anschluss-Set BCS36
Befestigungs-Set ODU Luft/Wasser
Beschreibung Hybridgruppe HF-Set HYC25:
Hybridgruppe HF-Set HYC25 zum Anschluss an den KB192i-15/22/30,
GB212-15/22/30, KB195i-15/19/25. Die Rohrgruppe HF-Set HYC25 als zentrale
hydraulische Komponente ermöglicht in Verbindung mit weiteren optionalen Rohr-
gruppen den Anschluss einer Wärmepumpen- Außeneinheit an einen konventionellen
Wärmeerzeuger. Bei Installation eines Warmwasserspeichers sind verschiedene
Installationsvarianten möglich. Zur Re- gelung und zum Anschluss der elektroni-
schen und elektrischen Systemkomponenten ist ein entsprechendes Elektronik-Modul
HM200 notwendig. Besteht aus: - Umwälzpumpe mit Isolierung - Bypassrohr BHS
isoliert - 2x Temperaturfühler - Entlüfter - Kugelhähne
Außeneinheit WLW-5 MB A H:
Invertergeregelter Verdichter- und Gebläsebetrieb
Silent PLUS Technologie auf nächstem Level mit doppelt entkoppeltem
Kältekreis in schallgedämmter Kältekreisbox und integriertem Schalldiffusor
Kältekreis mit Doppelrollkolben-Verdichter und elektronischem
Expansionsventil
Umweltfreundliches und natürliches Kältemittel R290 (Propan)
Integrierte Kondensatwannenheizung
Tragehilfe im Lieferumfang
Boden-, Sockel oder Wandmontage (Montagesockel und Wandhalter Zubehör)
Wasserführende Verbindung zwischen Hybridverrohrung und Außeneinheit
Schnelle und einfache Installation
SG Ready: smart-grid-fähige Wärmepumpe ist für die Einbindung in ein
intelligentes Stromnetz/eine PV-Anlage vorbereitet
Angabe gemäß EN 12102:
- Schallleistungspegel n. ErP: 42 dB(A)
- Max. Schallleistungspegel im
Tagbetrieb + Tonalität: 53+0 dB(A)
- Max. Schallleistungspegel im reduzierten Nachtbetrieb (silent mode 3 mit 3,22
kW bei A-7/W35) +
Tonalität: 46+0 dB(A)
- Max. Schallleistungspegel im reduzierten Nachtbetrieb (silent mode 4 mit 2,32
kW bei A-7/W35) +
Tonalität: 41,6+0 dB(A)
- Schalldruckpegel in 1 m Abstand (Lastpunkt n. 2013/811/EU): 34 dB(A)
- Nom. Luftvolumenstrom: 1320 qm/h
- Außenlufttemperatur min./max.
Heizbetrieb: -22/+45
- Kompressor:
Doppelrollkolben-Verdichter
- Kältemittelmenge R290: 0,95 kg
- Elektr. Anschluss: 1L/N/PE/230V/50Hz
- Sicherungsautomat: 1polig, 16 A
- Wasserseitiger Anschluss Heizung: G 1" AG
Abmessungen
Breite: 1100 mm
Höhe: 800 mm
Tiefe: 540 mm
Nettogewicht: 143 kg
ANGABEN IN BEZUG AUF
EU F-GAS VERORDNUNG 517/2014
Umwelttechnischer Hin-
weis: Nein
Kältemitteltyp: R290
Treibhauspotential - GWP: 3 kgCO2eq
Füllmenge Kältemittel: 0,95 kg
Füllmenge Kältemittel: 0,003 tCO2eq
Bauart des Kälte-
kreises: Nicht hermetisch geschlossen
Art.Nr.: 182200453
ca. 1-2 Wochen
Vaillant Luft Wärmepumpe Hybridsystem aroTHERM plus VWL 55/6 A S2 Paket 4.051/2
VA Paket 4.051/2 aroTHERM plus VWL 55/6 A S2 für Hybridsystem
Herstellerteilenummer: 0010040557
Beschreibung:
Wenig Platz im Keller oder in anderen Räumen? Die aroTHERM plus wird einfach außen aufgestellt. Mit ihrem modernen, kompakten Design macht sie überall im Garten eine gute Figur. Als Luft/Wasser-Wärmepumpe nutzt sie die kostenlose
Umweltquelle Luft, um Wärme zu erzeugen und diese über Zuleitungen in die Inneneinheit im Heizraum zu leiten. Die hohe Warmwassertemperatur von bis zu 70 °C bietet Ihnen zudem Warmwasserkomfort nach Maß.
Passend dazu ist der innen aufgestellt Hydrauliktower uniTOWER plus, der mit seinem integrierten 190-Liter-Speicher den Warmwasserbedarf einer vierköpfigen Familie abgedeckt. Wenn es mehr sein soll, empfehlen wir den Warmwasserspeicher
uniSTOR plus/exclusive oder unseren Multi-Funktionsspeicher allSTOR exclusiv. Durch den besonders leisen Betrieb eignet sich diese Luft/Wasser-Wärmepumpe auch hervorragend zur Installation in dicht bebauten Gebieten bzw. Reihenhaussiedlungen. Die hohen Anforderngen der Nachtruhe werden ohne Probleme erfüllt und im Nachtmodus wird die Wärmepumpe noch leiser.
Die aroTHERM plus kann problemlos auch bei dichter Bebauung, z. B. in Reihenhaussiedlungen, eingesetzt werden. Der Schalldruckpegel beträgt im Nachtmodus lediglich 46 dB(A) – das entspricht in etwa dem Geräusch, den ein Kühlschrank macht. Wird die aroTHERM plus in drei Metern Entfernung aufgestellt, beträgt der Schalldruckpegel sogar nur 29 dB(A), was dem Ticken einer Armbanduhr entspricht. Die leise aroTHERM plus braucht zudem mit ihrer 0,5 m² Stellfläche sehr wenig Platz im Garten.
Technische Daten:
Modulierender EC Lüfter
- Hocheffizienz-Pumpe
- Sensorgesteuerter Kältekreislauf
- Sicherheitswärmetauscher(doppelwandig)
- Automatisches Entlüftungsventil
- Integrierter aktiver Kühlbetrieb
(dafür muss das Heizsystem bauseitig vorbereitet sein)
Heizleistung (A2W35) 2,0 kW
Leistungszahl 3,9
Heizleistung (A-7W35) 5,4 kW
Leistungszahl 2,6
Anschlüsse
- Heizungs-Vor-/Rücklauf G 5/4
Betriebsdruck max. 3 bar
maximale Temperatur
- mit Wärmepumpe 60 Grd.C
- mit Wärmepumpe+Zusatzheizung 75 Grd.C
Höhe: 965 mm
Breite: 1100 mm
Tiefe:450 mm
Gewicht 133 kg
Schallleistungspegel 60 dB(A)
Schutzart IP 25
Lufteintrittstemperatur -15/40 Grd.C
Jahreszeitbedingte Raumheizungs-Energieeffizienzklasse 55 C A++
Jahreszeitbedingte Raumheizungs-Energieeffizienzklasse 35 C A+++
(Spektrum A+++ bis D)
Herstellerteilenummer: 0010040557
VAILLANT Wärmepumpen-Steuerungssystem VWZ AI für Luft/Wasser-WP aroTHERM plus Ausstattung - 2 Sensoren VR 10 - 1 Montagezubehör (Schrauben, Dübel) - 1 Installationsanleitung - DIA System mit Klartextanzeige beleuchtet Einsatzmöglichkeiten: einsetzbar mit aroTHERM plus VWL z.B. für die Erweiterung eines bestehenden Heizsystem zum Hybridsystem Wird nicht benötigt wenn VWZ MEH 97/6 oder uniTower plus eingesetzt wird Bestell-Nr. 0010031643
Pufferspeicher für Wärmepumpen VPS R 100/1 M
1 × Pufferspeicher VPS R 100/1 M
1 × Stellfüße
1 × Tauchhülse
6 × Stopfen inkl. Dichtungen G 1½″
1 × Bedienungs- und Installationsanleitung
Diffusionsdichter Pufferspeicher für Heiz- und Kühlbetrieb
Dämmung aus 50 mm Polyurethane-Schaum
VPS R 100 für Boden- und Wandmontage geeignet
8 Anschlüsse als Reihen- oder Trennspeicher verwendbar
Prallbleche für optimale Einschichtung
Lieferumfang:
1x 0010021117 Heizungswärmepumpe aroTHERM plus VWL 55/6 A S2
1x 0010021456 Pufferspeicher VPS R 100
1x 0010031643 Wärmepumpen- Steuerungssystem VWZ AI für aroTHERM plus VWL
1x 0020184846 VR 71 Mischer- und Solarmodul
1x 0020139895 VR 32/3 Buskoppler
Installation:
Für die Installation dieses Gerätes ist ein 400V Starkstromanschluss (Drei-Phasen-Wechselanschluss) notwendig, die Montage (Wasser und Elektroinstallation) sowie die Erstinbetriebnahme und die Wartung dieses Gerätes dürfen nur von einer Elektrofachkraft in Übereinstimmung mit den gültigen Vorschriften sowie entsprechend dieser Anweisung ausgeführt werden!
Art.Nr.: 180524622
ca. 1 Woche
Buderus Logaplus Ergänzungspaket Hybrid WLW-5 MB A Logamax plus GB182i.2 172i.2
Buderus Logaplus Erg.-Set WLW-5 MB A H ODU5,HW-SetHYC25,MAG18l für GB182i.2 172i.2
Herstellerteilenummer: 7739623587 - Ergänzungs-Set zur nachträglichen Erweiterung eines Logamax plus GB182i.2 GB172i.2 bis 35 kW zu einem Wärmepumpen-Hybridsystem
Lieferumfang:
Außeneinheit WLW-5 MB A H
Hybridgruppe HW-Set HYC25 zum Anschlussan den GB192i.2/GB182i.2/GB172i.2
Verbindungsleitungs-Set EMS 1200 mm
Logafix Ausdehnungsgefäß BU-H 18 l
Buderus Logafix Kappenventil MS 3/4
Flamco Flexcon Aufhängezarge Typ MB 3
Befestigungs-Set ODU Luft/Wasser
Esbe Zonenventil 3-Wege, ZRS234, G1
Beschreibung Hybridgruppe HW-Set HYC25:
Hybridgruppe HW-Set HYC25 zum Anschluss
an den GB192i.2/GB182i.2/GB172i.2 Die Rohrgruppe HW-Set HYC25 als zentrale
hydraulische Komponente ermöglicht in Verbindung mit weiteren optionalen Rohr-
gruppen den Anschluss einer Wärmepumpen- Außeneinheit an einen konventionellen
Wärmeerzeuger. Bei Installation eines Warmwasserspeichers sind verschiedene
Installationsvarianten möglich. Zur Re- gelung und zum Anschluss der elektroni-
schen und elektrischen Systemkomponenten ist ein entsprechendes Elektronik-Modul
HM200 notwendig. Besteht aus: - Umwälzpumpe mit Isolierung - Bypassrohr BHS
isoliert - 2x Temperaturfühler - Entlüfter - Kugelhähne
Außeneinheit WLW-5 MB A H:
Invertergeregelter Verdichter- und Gebläsebetrieb
Silent PLUS Technologie auf nächstem Level mit doppelt entkoppeltem
Kältekreis in schallgedämmter Kältekreisbox und integriertem Schalldiffusor
Kältekreis mit Doppelrollkolben-Verdichter und elektronischem
Expansionsventil
Umweltfreundliches und natürliches Kältemittel R290 (Propan)
Integrierte Kondensatwannenheizung
Tragehilfe im Lieferumfang
Boden-, Sockel oder Wandmontage (Montagesockel und Wandhalter Zubehör)
Wasserführende Verbindung zwischen Hybridverrohrung und Außeneinheit
Schnelle und einfache Installation
SG Ready: smart-grid-fähige Wärmepumpe ist für die Einbindung in ein
intelligentes Stromnetz/eine PV-Anlage vorbereitet
Angabe gemäß EN 12102:
- Schallleistungspegel n. ErP: 42 dB(A)
- Max. Schallleistungspegel im
Tagbetrieb + Tonalität: 53+0 dB(A)
- Max. Schallleistungspegel im reduzierten Nachtbetrieb (silent mode 3 mit 3,22
kW bei A-7/W35) +
Tonalität: 46+0 dB(A)
- Max. Schallleistungspegel im reduzierten Nachtbetrieb (silent mode 4 mit 2,32
kW bei A-7/W35) +
Tonalität: 41,6+0 dB(A)
- Schalldruckpegel in 1 m Abstand (Lastpunkt n. 2013/811/EU): 34 dB(A)
- Nom. Luftvolumenstrom: 1320 qm/h
- Außenlufttemperatur min./max.
Heizbetrieb: -22/+45
- Kompressor:
Doppelrollkolben-Verdichter
- Kältemittelmenge R290: 0,95 kg
- Elektr. Anschluss: 1L/N/PE/230V/50Hz
- Sicherungsautomat: 1polig, 16 A
- Wasserseitiger Anschluss Heizung: G 1" AG
Abmessungen
Breite: 1100 mm
Höhe: 800 mm
Tiefe: 540 mm
Nettogewicht: 143 kg
ANGABEN IN BEZUG AUF
EU F-GAS VERORDNUNG 517/2014
Umwelttechnischer Hin-
weis: Nein
Kältemitteltyp: R290
Treibhauspotential - GWP: 3 kgCO2eq
Füllmenge Kältemittel: 0,95 kg
Füllmenge Kältemittel: 0,003 tCO2eq
Bauart des Kälte-
kreises: Nicht hermetisch geschlossen
Art.Nr.: 182200577
ca. 1-2 Wochen
Buderus Logaplus Ergänzungspaket Hybrid WLW-7 MB A H für Logano plus KB195i-15
Buderus Logaplus Erg.-Set WLW-7 MB A H ODU7,HB-SetHYC25,MAG18l,für GBH172/192i2
Herstellerteilenummer: 7739623597- Ergänzungs-Set zur nachträglichen Erweiterung eines Logano plus KB195i-15 zu einem Wärmepumpen-Hybridsystem (Systemvoraussetzungen: (I)MC120 oder (I) MC110 ab Version 2.09 und RC310 ab Version NF74.04).
Hybridmanager Logamatic HM200.2
Lieferumfang:
Außeneinheit WLW-7 MB A H
Hybridmanager Logamatic HM200.2
Hybridgruppe HF-Set HYC25 zum Anschluss an den KB192i-15/22/30, GB212-15/22/30
Verbindungsleitungs-Set EMS 1,5 m
Befestigungs-Set ODU Luft/Wasser
Beschreibung Hybridgruppe HF-Set HYC25:
Hybridgruppe HF-Set HYC25 zum Anschluss an den KB192i-15/22/30, GB212-15/22/30,
KB195i-15/19/25 Die Rohrgruppe HF-Set HYC25 als zentrale hydraulische Komponente ermöglicht in Verbindung mit weiteren optionalen Rohrgruppen den Anschluss einer Wärmepumpen- Außeneinheit an einen konventionellen
Wärmeerzeuger. Bei Installation eines Warmwasserspeichers sind verschiedene
Installationsvarianten möglich. Zur Re- gelung und zum Anschluss der elektroni-
schen und elektrischen Systemkomponenten ist ein entsprechendes Elektronik-Modul
HM200 notwendig. Besteht aus: - Umwälzpumpe mit Isolierung - Bypassrohr BHS
isoliert - 2x Temperaturfühler - Entlüfter - Kugelhähne
Außeneinheit WLW-7 MB A H:
Invertergeregelter Verdichter- und Gebläsebetrieb
Silent PLUS Technologie auf nächstem Level mit doppelt entkoppeltem
Kältekreis in schallgedämmter Kältekreisbox und integriertem Schalldiffusor
Kältekreis mit Doppelrollkolben-Verdichter und elektronischem
Expansionsventil
Umweltfreundliches und natürliches Kältemittel R290 (Propan)
Integrierte Kondensatwannenheizung
Tragehilfe im Lieferumfang
Boden-, Sockel oder Wandmontage (Montagesockel und Wandhalter Zubehör)
Wasserführende Verbindung zwischen Hybridverrohrung und Außeneinheit
Schnelle und einfache Installation
SG Ready: smart-grid-fähige Wärmepumpe ist für die Einbindung in ein
intelligentes Stromnetz/eine PV-Anlage vorbereitet
Angabe gemäß EN 12102:
- Schallleistungspegel n. ErP: 42 dB(A)
- Max. Schallleistungspegel im
Tagbetrieb + Tonalität: 57,7+0 dB(A)
- Max. Schallleistungspegel im reduzierten Nachtbetrieb (silent mode 3 mit 3,39
kW bei A-7/W35) +
Tonalität: 46,2+0 dB(A)
- Max. Schallleistungspegel im reduzierten Nachtbetrieb (silent mode 4 mit 2,68
kW bei A-7/W35) +
Tonalität: 43,8+0 dB(A)
- Schalldruckpegel in 1 m Abstand (Lastpunkt n. 2013/811/EU): 34 dB(A)
- Nom. Luftvolumenstrom: 1670 qm/h
- Außenlufttemperatur min./max.
Heizbetrieb: -22/+45
- Kompressor:
Doppelrollkolben-Verdichter
- Kältemittelmenge R290: 0,95 kg
- Elektr. Anschluss: 1L/N/PE/230V/50Hz
- Sicherungsautomat: 1polig, 16 A
- Wasserseitiger Anschluss Heizung: G 1" AG
Abmessungen
Breite: 1100 mm
Höhe: 800 mm
Tiefe: 540 mm
Nettogewicht: 143 kg
ANGABEN IN BEZUG AUF
EU F-GAS VERORDNUNG 517/2014
Umwelttechnischer Hin-
weis: Nein
Kältemitteltyp: R290
Treibhauspotential - GWP: 3 kgCO2eq
Füllmenge Kältemittel: 0,95 kg
Füllmenge Kältemittel: 0,003 tCO2eq
Bauart des Kälte-
kreises: Nicht hermetisch geschlossen
Art.Nr.: 182201448
ca. 1-2 Wochen
Buderus Logaplus Ergänzungspaket Hybrid WLW-7 MB A H für Logano GB212/KB192i
Buderus Logaplus Erg.-Set WLW-7 MB A H ODU7,HF-SetHYC25,HM200,für GB212/KB192
Herstellerteilenummer: 7739623594- Zur Nachrüstung eines Logano plus GB212-15 bis 30 kW, KB192i-15 bis 30 kW zu einen Wärmepumpen-Hybridsystem (Systemvoraussetzungen: (I)MC120 oder (I) MC110 ab Version 2.09 und RC310 ab Version NF74.04)
Lieferumfang:
Außeneinheit WLW-7 MB A H
Hybridmanager Logamatic HM200.2
Hybridgruppe HF-Set HYC25 zum Anschluss an den KB192i-15/22/30, GB212-15/22/30
Verbindungsleitungs-Set EMS 1,5 m
Befestigungs-Set ODU Luft/Wasser
Beschreibung Hybridgruppe HF-Set HYC25:
Hybridgruppe HF-Set HYC25 zum Anschluss an den KB192i-15/22/30, GB212-15/22/30,
KB195i-15/19/25 Die Rohrgruppe HF-Set HYC25 als zentrale hydraulische Komponente ermöglicht in Verbindung mit weiteren optionalen Rohrgruppen den Anschluss einer Wärmepumpen- Außeneinheit an einen konventionellen
Wärmeerzeuger. Bei Installation eines Warmwasserspeichers sind verschiedene
Installationsvarianten möglich. Zur Re- gelung und zum Anschluss der elektroni-
schen und elektrischen Systemkomponenten ist ein entsprechendes Elektronik-Modul
HM200 notwendig. Besteht aus: - Umwälzpumpe mit Isolierung - Bypassrohr BHS
isoliert - 2x Temperaturfühler - Entlüfter - Kugelhähne
Außeneinheit WLW-7 MB A H:
Invertergeregelter Verdichter- und Gebläsebetrieb
Silent PLUS Technologie auf nächstem Level mit doppelt entkoppeltem
Kältekreis in schallgedämmter Kältekreisbox und integriertem Schalldiffusor
Kältekreis mit Doppelrollkolben-Verdichter und elektronischem
Expansionsventil
Umweltfreundliches und natürliches Kältemittel R290 (Propan)
Integrierte Kondensatwannenheizung
Tragehilfe im Lieferumfang
Boden-, Sockel oder Wandmontage (Montagesockel und Wandhalter Zubehör)
Wasserführende Verbindung zwischen Hybridverrohrung und Außeneinheit
Schnelle und einfache Installation
SG Ready: smart-grid-fähige Wärmepumpe ist für die Einbindung in ein
intelligentes Stromnetz/eine PV-Anlage vorbereitet
Angabe gemäß EN 12102:
- Schallleistungspegel n. ErP: 42 dB(A)
- Max. Schallleistungspegel im
Tagbetrieb + Tonalität: 57,7+0 dB(A)
- Max. Schallleistungspegel im reduzierten Nachtbetrieb (silent mode 3 mit 3,39
kW bei A-7/W35) +
Tonalität: 46,2+0 dB(A)
- Max. Schallleistungspegel im reduzierten Nachtbetrieb (silent mode 4 mit 2,68
kW bei A-7/W35) +
Tonalität: 43,8+0 dB(A)
- Schalldruckpegel in 1 m Abstand (Lastpunkt n. 2013/811/EU): 34 dB(A)
- Nom. Luftvolumenstrom: 1670 qm/h
- Außenlufttemperatur min./max.
Heizbetrieb: -22/+45
- Kompressor:
Doppelrollkolben-Verdichter
- Kältemittelmenge R290: 0,95 kg
- Elektr. Anschluss: 1L/N/PE/230V/50Hz
- Sicherungsautomat: 1polig, 16 A
- Wasserseitiger Anschluss Heizung: G 1" AG
Abmessungen
Breite: 1100 mm
Höhe: 800 mm
Tiefe: 540 mm
Nettogewicht: 143 kg
ANGABEN IN BEZUG AUF
EU F-GAS VERORDNUNG 517/2014
Umwelttechnischer Hin-
weis: Nein
Kältemitteltyp: R290
Treibhauspotential - GWP: 3 kgCO2eq
Füllmenge Kältemittel: 0,95 kg
Füllmenge Kältemittel: 0,003 tCO2eq
Bauart des Kälte-
kreises: Nicht hermetisch geschlossen
Art.Nr.: 182201449
ca. 1-2 Wochen

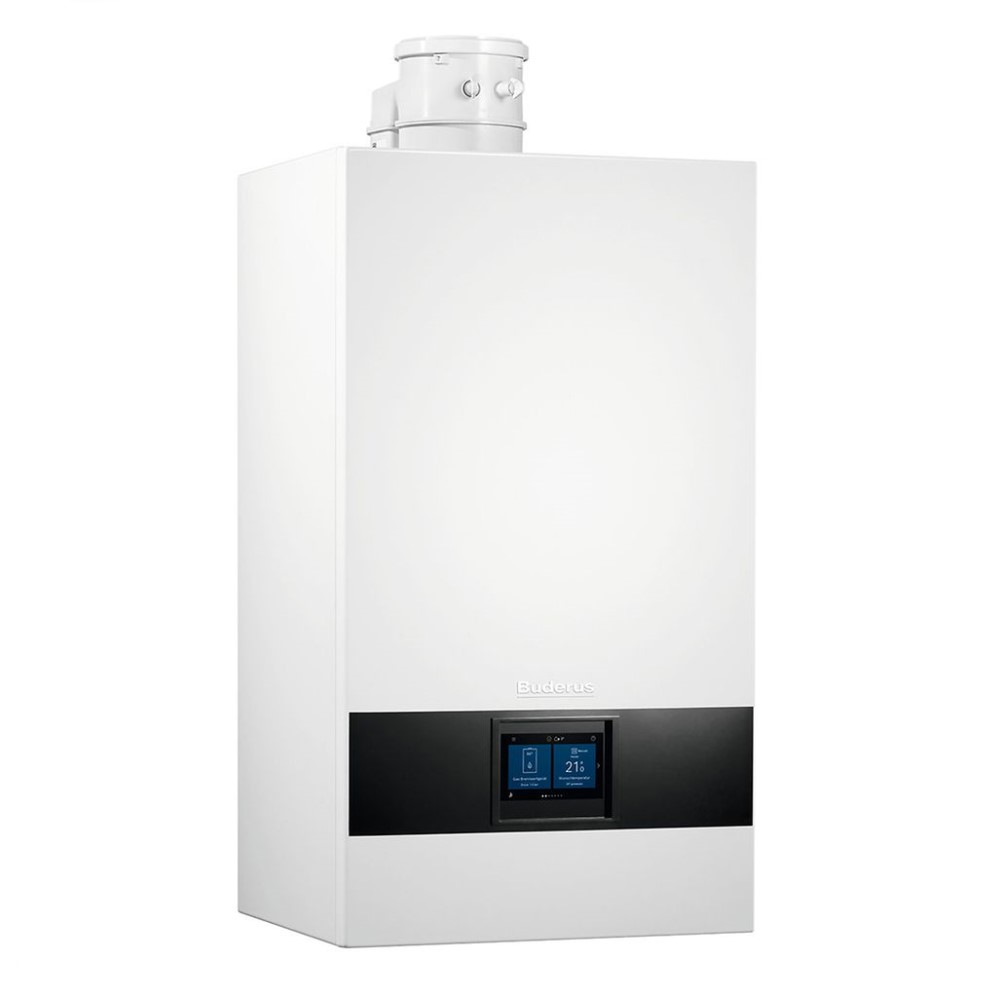

Buderus Logaplus Ergänzungspaket Hybrid WLW-7 MB A H für Logamax GBH172iT/192i.2
Buderus Logaplus Erg.-Set WLW-7 MB A H ODU7,HB-SetHYC25,MAG18l,für GBH172/192i2
Herstellerteilenummer: 7739623591- Ergänzungs-Set zur nachträglichen Erweiterung eines Logamax plus GBH172iT /
GBH192i.2 bis 35 kW zu einem Wärmepumpen-Hybridsystem
Lieferumfang:
Außeneinheit WLW-7 MB A H
Hybridmanager Logamatic HM200.2
Hybridgruppe HW-Set HYC25 zum Anschlussan den GB192i.2/GB182i.2/GB172i.2
Verbindungsleitungs-Set EMS 1,5 m
Logafix Ausdehnungsgefäß BU-H 18 l
Buderus Logafix Kappenventil MS 3/4
Flamco Flexcon Aufhängezarge Typ MB 3
Befestigungs-Set ODU Luft/Wasser
Beschreibung Hybridgruppe HW-Set HYC25:
Hybridgruppe HW-Set HYC25 zum Anschluss
an den GB192i.2/GB182i.2/GB172i.2 Die Rohrgruppe HW-Set HYC25 als zentrale
hydraulische Komponente ermöglicht in Verbindung mit weiteren optionalen Rohr-
gruppen den Anschluss einer Wärmepumpen- Außeneinheit an einen konventionellen
Wärmeerzeuger. Bei Installation eines Warmwasserspeichers sind verschiedene
Installationsvarianten möglich. Zur Re- gelung und zum Anschluss der elektroni-
schen und elektrischen Systemkomponenten ist ein entsprechendes Elektronik-Modul
HM200 notwendig. Besteht aus: - Umwälzpumpe mit Isolierung - Bypassrohr BHS
isoliert - 2x Temperaturfühler - Entlüfter - Kugelhähne
Außeneinheit WLW-7 MB A H:
Invertergeregelter Verdichter- und Gebläsebetrieb
Silent PLUS Technologie auf nächstem Level mit doppelt entkoppeltem
Kältekreis in schallgedämmter Kältekreisbox und integriertem Schalldiffusor
Kältekreis mit Doppelrollkolben-Verdichter und elektronischem
Expansionsventil
Umweltfreundliches und natürliches Kältemittel R290 (Propan)
Integrierte Kondensatwannenheizung
Tragehilfe im Lieferumfang
Boden-, Sockel oder Wandmontage (Montagesockel und Wandhalter Zubehör)
Wasserführende Verbindung zwischen Hybridverrohrung und Außeneinheit
Schnelle und einfache Installation
SG Ready: smart-grid-fähige Wärmepumpe ist für die Einbindung in ein
intelligentes Stromnetz/eine PV-Anlage vorbereitet
Angabe gemäß EN 12102:
- Schallleistungspegel n. ErP: 42 dB(A)
- Max. Schallleistungspegel im
Tagbetrieb + Tonalität: 57,7+0 dB(A)
- Max. Schallleistungspegel im reduzierten Nachtbetrieb (silent mode 3 mit 3,39
kW bei A-7/W35) +
Tonalität: 46,2+0 dB(A)
- Max. Schallleistungspegel im reduzierten Nachtbetrieb (silent mode 4 mit 2,68
kW bei A-7/W35) +
Tonalität: 43,8+0 dB(A)
- Schalldruckpegel in 1 m Abstand (Lastpunkt n. 2013/811/EU): 34 dB(A)
- Nom. Luftvolumenstrom: 1670 qm/h
- Außenlufttemperatur min./max.
Heizbetrieb: -22/+45
- Kompressor:
Doppelrollkolben-Verdichter
- Kältemittelmenge R290: 0,95 kg
- Elektr. Anschluss: 1L/N/PE/230V/50Hz
- Sicherungsautomat: 1polig, 16 A
- Wasserseitiger Anschluss Heizung: G 1" AG
Abmessungen
Breite: 1100 mm
Höhe: 800 mm
Tiefe: 540 mm
Nettogewicht: 143 kg
ANGABEN IN BEZUG AUF
EU F-GAS VERORDNUNG 517/2014
Umwelttechnischer Hin-
weis: Nein
Kältemitteltyp: R290
Treibhauspotential - GWP: 3 kgCO2eq
Füllmenge Kältemittel: 0,95 kg
Füllmenge Kältemittel: 0,003 tCO2eq
Bauart des Kälte-
kreises: Nicht hermetisch geschlossen
Art.Nr.: 182201447
ca. 1-2 Wochen
Buderus Logaplus Ergänzungspaket Hybrid WLW-7 MB A H für Logamax plus GB192i.2
Buderus Logaplus Erg.-Set WLW-7 MB A H ODU5,HW-SetHYC25,MAG18l für GB192
Herstellerteilenummer: 7739623585 - Ergänzungs-Set zur nachträglichen Erweiterung eines Logamax plus GB192i.2 bis
35 kW zu einem Wärmepumpen-Hybridsystem
Lieferumfang:
Außeneinheit WLW-7 MB A H
Hybridgruppe HW-Set HYC25 zum Anschlussan den GB192i.2/GB182i.2/GB172i.2
Verbindungsleitungs-Set EMS 1200 mm
Logafix Ausdehnungsgefäß BU-H 18 l
Buderus Logafix Kappenventil MS 3/4
Flamco Flexcon Aufhängezarge Typ MB 3
Befestigungs-Set ODU Luft/Wasser
Beschreibung Hybridgruppe HW-Set HYC25:
Hybridgruppe HW-Set HYC25 zum Anschluss
an den GB192i.2/GB182i.2/GB172i.2 Die Rohrgruppe HW-Set HYC25 als zentrale
hydraulische Komponente ermöglicht in Verbindung mit weiteren optionalen Rohr-
gruppen den Anschluss einer Wärmepumpen- Außeneinheit an einen konventionellen
Wärmeerzeuger. Bei Installation eines Warmwasserspeichers sind verschiedene
Installationsvarianten möglich. Zur Re- gelung und zum Anschluss der elektroni-
schen und elektrischen Systemkomponenten ist ein entsprechendes Elektronik-Modul
HM200 notwendig. Besteht aus: - Umwälzpumpe mit Isolierung - Bypassrohr BHS
isoliert - 2x Temperaturfühler - Entlüfter - Kugelhähne
Außeneinheit WLW-7 MB A H:
Invertergeregelter Verdichter- und Gebläsebetrieb
Silent PLUS Technologie auf nächstem Level mit doppelt entkoppeltem
Kältekreis in schallgedämmter Kältekreisbox und integriertem Schalldiffusor
Kältekreis mit Doppelrollkolben-Verdichter und elektronischem
Expansionsventil
Umweltfreundliches und natürliches Kältemittel R290 (Propan)
Integrierte Kondensatwannenheizung
Tragehilfe im Lieferumfang
Boden-, Sockel oder Wandmontage (Montagesockel und Wandhalter Zubehör)
Wasserführende Verbindung zwischen Hybridverrohrung und Außeneinheit
Schnelle und einfache Installation
SG Ready: smart-grid-fähige Wärmepumpe ist für die Einbindung in ein
intelligentes Stromnetz/eine PV-Anlage vorbereitet
Angabe gemäß EN 12102:
- Schallleistungspegel n. ErP: 42 dB(A)
- Max. Schallleistungspegel im
Tagbetrieb + Tonalität: 57,7+0 dB(A)
- Max. Schallleistungspegel im reduzierten Nachtbetrieb (silent mode 3 mit 3,39
kW bei A-7/W35) +
Tonalität: 46,2+0 dB(A)
- Max. Schallleistungspegel im reduzierten Nachtbetrieb (silent mode 4 mit 2,68
kW bei A-7/W35) +
Tonalität: 43,8+0 dB(A)
- Schalldruckpegel in 1 m Abstand (Lastpunkt n. 2013/811/EU): 34 dB(A)
- Nom. Luftvolumenstrom: 1670 qm/h
- Außenlufttemperatur min./max.
Heizbetrieb: -22/+45
- Kompressor:
Doppelrollkolben-Verdichter
- Kältemittelmenge R290: 0,95 kg
- Elektr. Anschluss: 1L/N/PE/230V/50Hz
- Sicherungsautomat: 1polig, 16 A
- Wasserseitiger Anschluss Heizung: G 1" AG
Abmessungen
Breite: 1100 mm
Höhe: 800 mm
Tiefe: 540 mm
Nettogewicht: 143 kg
ANGABEN IN BEZUG AUF
EU F-GAS VERORDNUNG 517/2014
Umwelttechnischer Hin-
weis: Nein
Kältemitteltyp: R290
Treibhauspotential - GWP: 3 kgCO2eq
Füllmenge Kältemittel: 0,95 kg
Füllmenge Kältemittel: 0,003 tCO2eq
Bauart des Kälte-
kreises: Nicht hermetisch geschlossen
Art.Nr.: 182201169
ca. 1-2 Wochen
