Logasys SL213 - Bodenstehendes Gas-Brennwert-Hybridsystem Logano plus
KBH192i
Hersteller:
7739618850
Beschreibung:
Das Gas-Brennwert-Hybridsystem Logano plus KBH192i besteht aus vier
Komponenten: Dem Gas-Brennwertkessel KB192i, Hybridmanager HM200,
Hybrid-Hydraulikgruppe HF-Set HYC25 und Hybrid-Set WLW196-6 A H. Der
intelligente Hybridmanager bindet die Wärmepumpen-Außeneinheit in das EMS
plus-Regelsystem ein. Der Hybridmanager kann abhängig von der vorab
eingestellten Regelungsstrategie entscheiden, ob nur die Wärmepumpe und/oder der
konventionelle Wärmeerzeuger die Wärme bereitstellt. Folgende
Regelungsstrategien sind über die Systembedieneinheit RC310 einstellbar:
Außentemperatur parallel, Außentemperatur alternativ, Wärmepumpe bevorzugt.

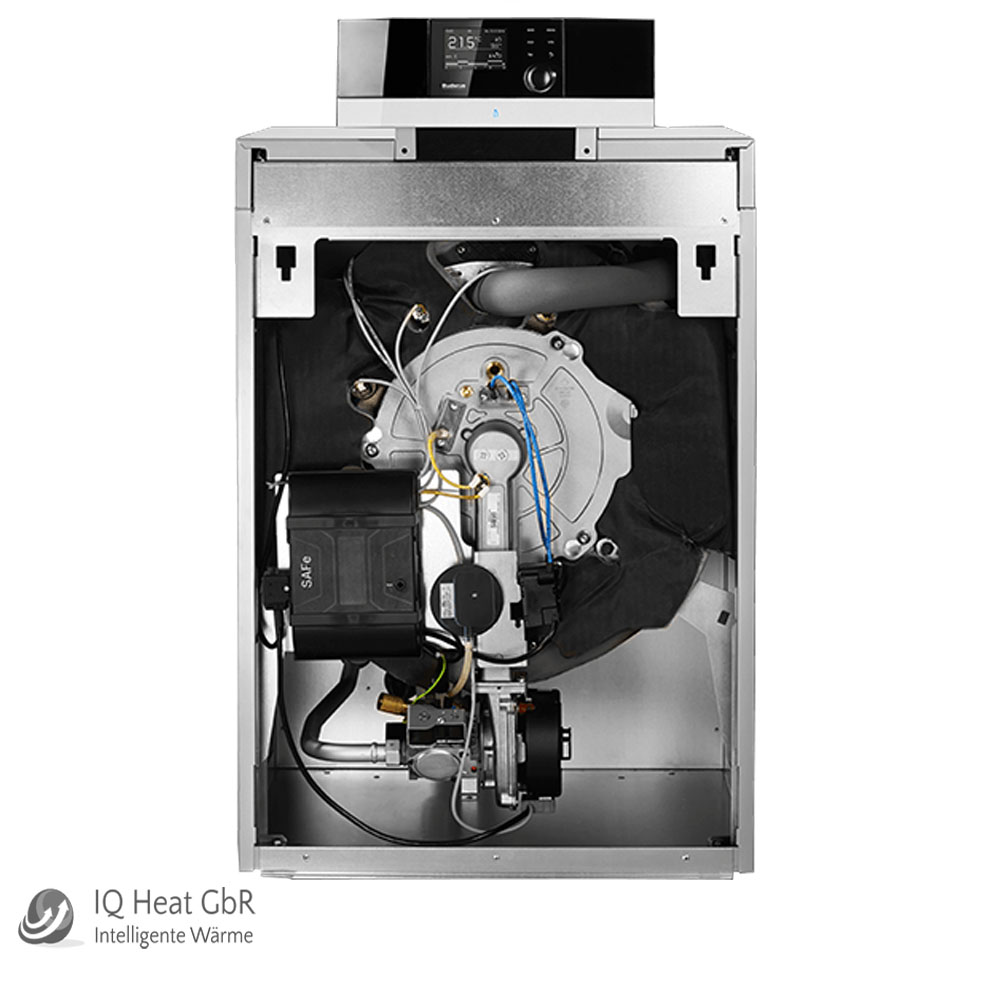

Bodenstehender Buderus Gas-Brennwertkessel Logano plus KB192i. Geprüft nach
DIN EN 677, CE-Kennzeichnung. Mit integrier- tem, modulierendem, leisem
Gas-Vormischbrenner, für Überdruckfeuerung, Heizgas- und Wasserführung im
Gegenstrom-Wärmetauscherprinzip. Kesselglieder aus Aluminium-Silizium-Guss mit
glatter Ober- fläche, schalloptimierte Heizgasführung, inklusive
Minimal-Druckwächter nach DIN EN 12828 als Ersatz für Wassermangelsicherung.
Modernes und zeitgemäßes Design mit Frontverkleidung aus Titanium Glas. Sehr
wartungsfreundlich, gute Bauteil- Zugänglichkeit, alle service- und
wartungsrelevanten Bereiche von vorne erreichbar, einfache Inspektion, gute
Reinigungsmöglichkeit der Heizflächen von vorne, große Revisions- und
Inspektionsöffnung. Sehr kompakte Kessel-Abmessungen, geringes Gewicht.
Vollautomatischer Gas-Vormischbrenner für den modulierenden Betrieb, extrem
leise, mit drehzahlgeregeltem Verbrennungsluftgebläse und Steuerelektronik für
reduzierte elektrische Leistungsaufnahme. Werkseitig montierter Heiz- kessel,
voreingestellt und geprüft auf Erdgas E. Einfache Umstellung innerhalb von
Erdgas durch Drehen der Anpassungsdrossel. Brenner komplett montiert.
Raumluftunabhängige Betriebsweise über Zubehör möglich.
Vorteile:
- Die eingebaute, drehzahlgeregelte Inverter-Technologie passt die
Leistung der Wärmepumpe an den Bedarf des angeschlossenen Heizsystems an und
spart somit Energie.
- Das Gas-Brennwert-Hybridsystem lässt sich schnell und einfach In Betrieb
nehmen und wird durch die Systembedieneinheit RC310 bedient und gesteuert.
Hierzu sind keine Anpassungen vom Kunden notwendig.
- Das Gas-Brennwert-Hybridsystem Logano plus KBH192i erreicht eine sehr
gute Energieeffizienz von bis zu A++.
- Die vorkonfektionierten Einzelkomponenten aus einer Hand verbinden Sich
perfekt zu einem Gas-Brennwert-Hybridsystem. Dazu besteht die Möglichkeit
zur Nachrüstung mit weiteren Komponenten.

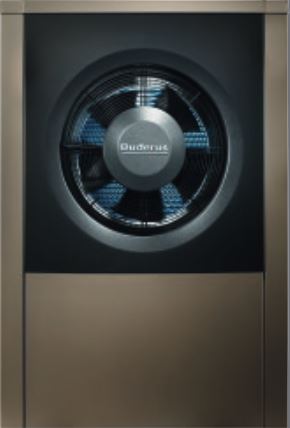

Technische Daten WLW196i-6 AH:
-
Logatherm WLW196i-6 AH, Luft-Wasser-Wärmepumpe
- Max. Heizleistung 7,6 kW bei A2/W35
- Leistungszahl 4,13 bei A2/W35 gemäß EN14825 und 60% Inverterleistung
-
Außeneinheit = ODU6.2i (= OutDoorUnit_Water)
- Wasserführende Verbindung zwischen Hybridverrohrung und Außeneinheit
- Schnelle und einfache Installation
- Bis zu 62 C (bei A>-2) Vorlauftemperatur mit der Wärmepumpe möglich
- Einfache Bedienung über EMS-plus Bedieneinheit Logamatic RC310 mit
Klartextdisplay
- SG Ready: smart-grid-fähige Wärmepumpe ist für die Einbindung in ein
intelligentes Stromnetz/eine PV-Anlage vorbereitet
- Invertergeregelter Verdichter- und Gebläsebetrieb
- Patentierte Smart-Soft-Defrostfunktion für max. Laufzeiten
- Einfacher Transport und stoßfest durch kompakte Bauweise mit
EPP-Material

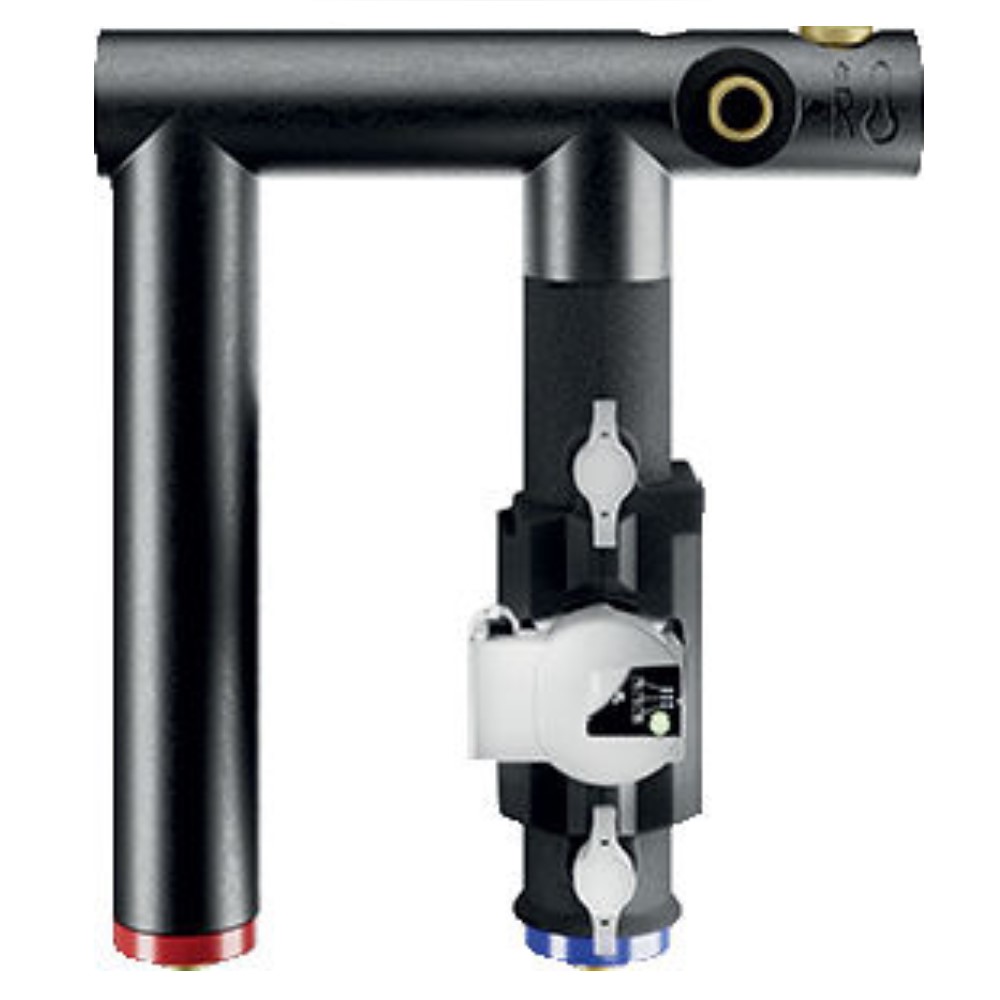

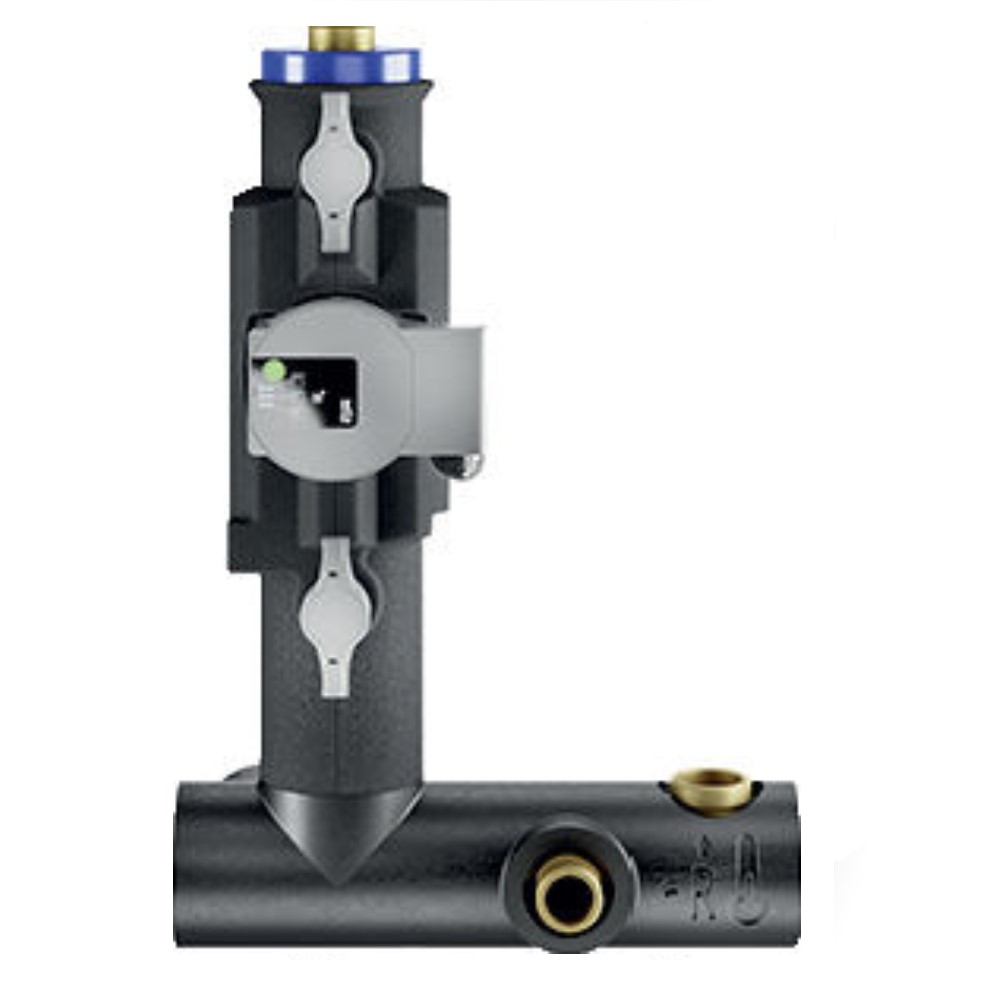

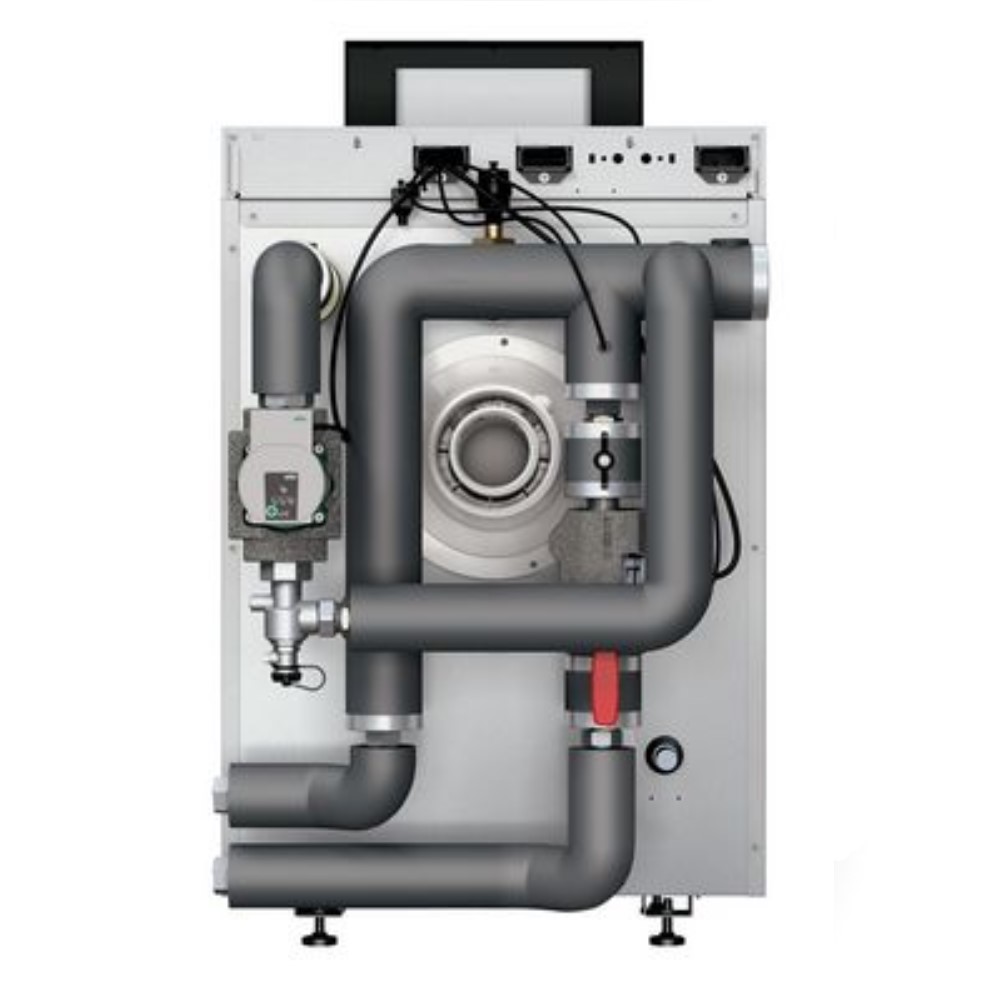

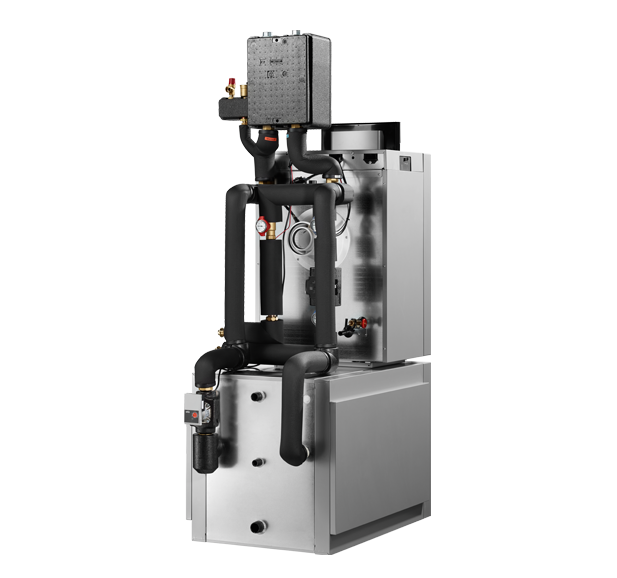

Hybridgruppe HF-Set HYC25:
- Hybridgruppe HF-Set HYC25 zum Anschluss an den KB192i. Die Rohrgruppe
HF-Set HYC25 als zentrale hydraulische Komponente ermöglicht in Verbindung
mit weiteren optionalen Rohrgruppen den Anschluss einer
Wärmepumpen-Außeneinheit an einen konventionellen Wärmeerzeuger. Bei
Installation eines Warmwasserspeichers sind verschiedene Installations-
varianten möglich. Zur Regelung und zum Anschluss der elektronischen und

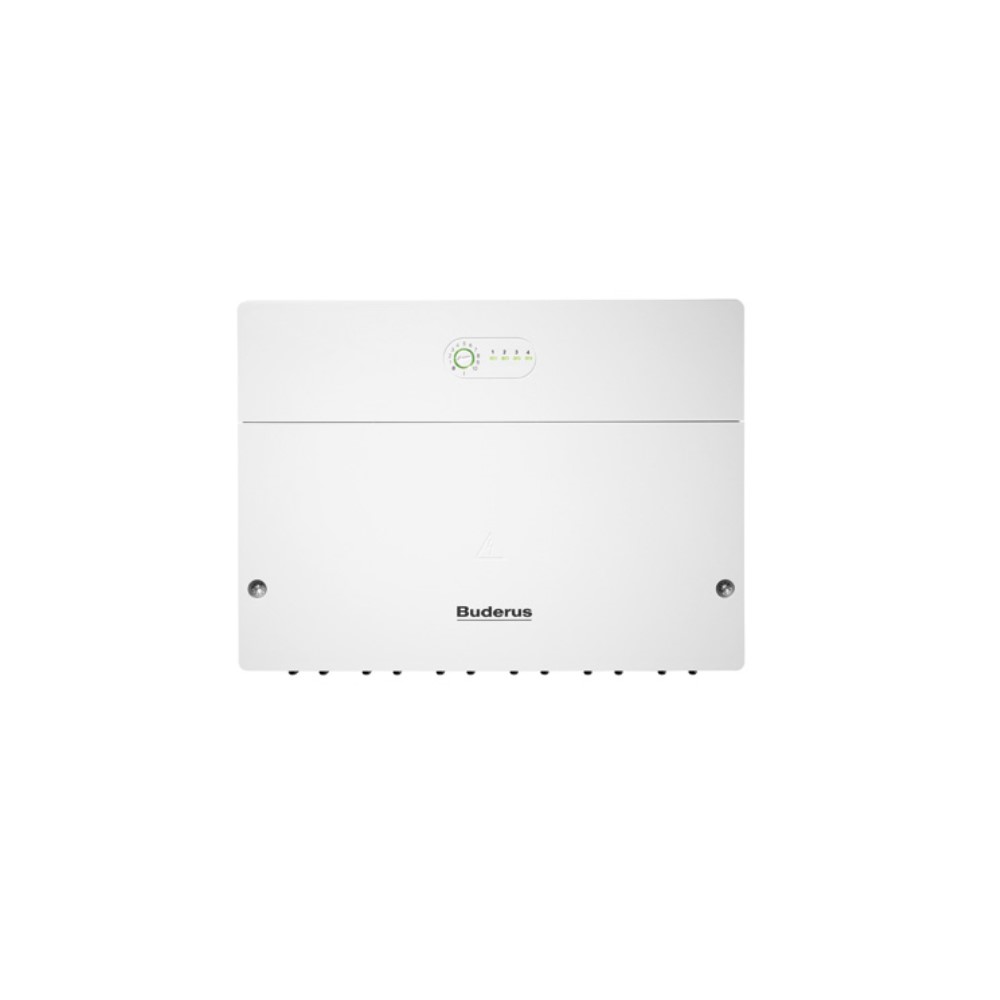

elektrischen Systemkomponenten ist ein ent- sprechendes Elektronik-Modul
HM200 notwendig.
-
Besteht aus:
- Umwälzpumpe mit Isolierung
- Bypassrohr BHS isoliert
- 2x Temperaturfühler
- Entlüfter
- Kugelhähne
- Rückschlagventil

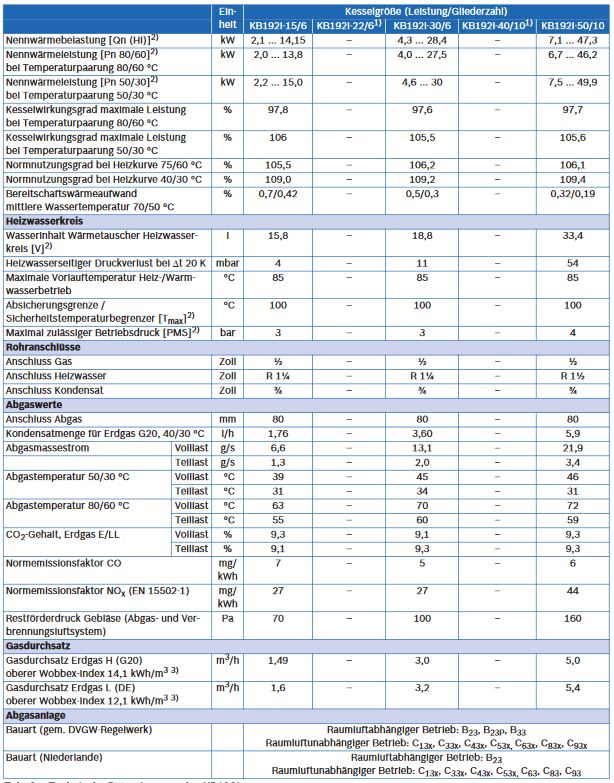

Technische Daten Buderus Logano KB192i:
-

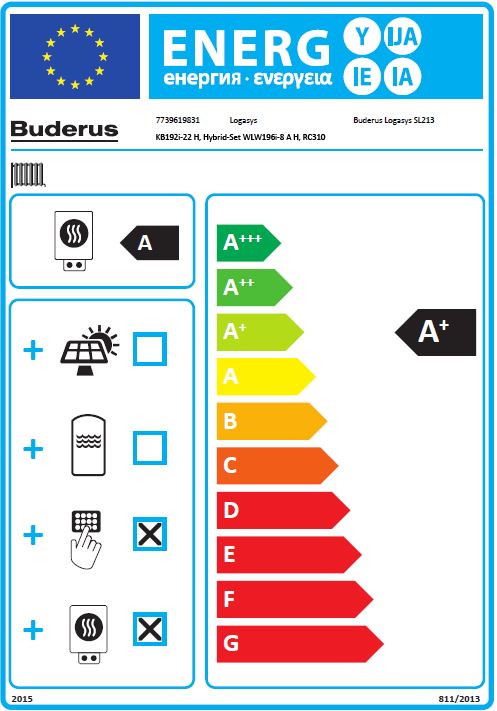

EU-RICHTLINIE FÜR ENERGIEEFFIZIENZ
Klasse für jahreszeitbedingte Raumheizungs-Energieeffizienz der
Verbundanlage: A++
Energieeffizienzklassen-Spektrum: A+++ -> G
Jahreszeitbedingte Raumheizungs-Energieeffizienz der Verbundanlage
(Kessel): 121 %
Jahreszeitbedingte Raumheizungs-Energieeffizienz der Verbundanlage bei
durchschnittlichen
Klimaverhältnissen (WP) -
-
Gasart: Erdgas E
-
Kesselgröße: 20 kW
-
Modulationsbereich: 15-100 %
-
Normnutzungsgrad (Hs): bis 98,4 %
-
Gewicht: 71 kg
-
Abgasanschluss: DN 125/80 Innen
-
Wärmeleistung
bei 50/30: 22,0 kW
bei 80/60: 20,3 kW
-
Abgastemperatur (Volllast)
bei 50/30: 39 C
bei 80/60: 63 C
-
Verfügbarer Förderdruck: 80 Pa
-
Max. Vorlauftemperatur: 85 C
-

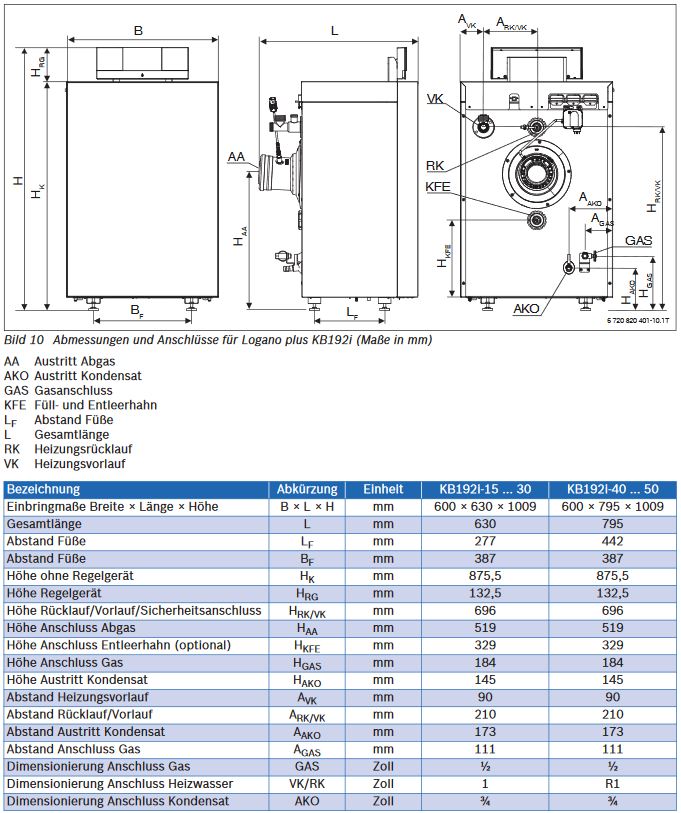

Abmessungen
Tiefe mit Designblende: 630 mm
Breite: 600 mm
Höhe mit Regelgerät: 1009 mm
-
CE-Kennzeichen: CE-0085CR0220
-
Zuläss. Betriebsüberdruck: 3 bar
-
Buderus-Artikel-Nr.: 7739618850
Regelsystem und Bedieneinheit:
- System-Bedieneinheit RC310 mit Außenfühler für das Regelsystem Logamatic
EMS plus. Einfache Bedienung und Inbetriebnahme. Großes, grafikfähiges und
hinter- leuchtetes Display, Betrieb als Regler für raum- oder
witterungsgeführten Betrieb, Regelung für Wärmeerzeuger,
Warmwasserbereitung, Heizkreis(e), Solaranlage. Umfangreiche Inbetriebnahme-
und Service-Funktionen: Konfigurationsassistent, Diagnosefunktionen,
Wartungsanzeige. Optionales Zubehör: - Fernbedienung RC200 / RC100 -
Mischermodul MM100 - Solarmodule SM100 / SM200 - Internet-Schnittstelle web
KM200 / web KM300 Weiteres Zubehör siehe aktueller Katalog

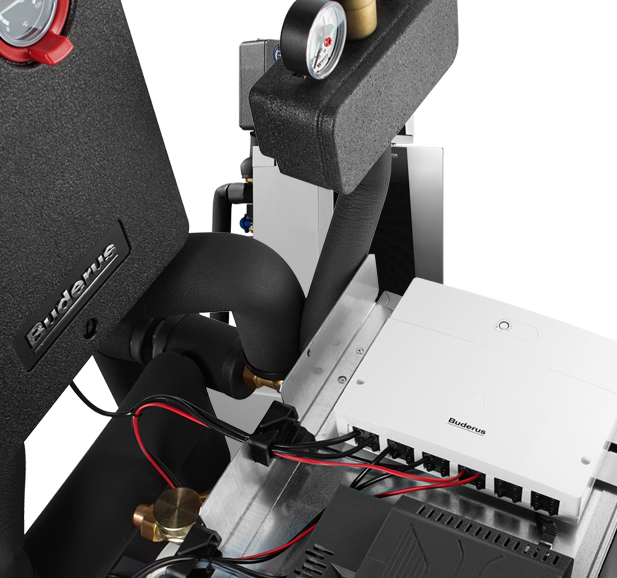

- Der Systemmanager, der sogenannte Hybridmanager HM200, managt,wie der
Name schon sagt, den Betrieb des Systems und bindet die Wärmepumpe in das
Regelsystem (Logamatic EMS plus) Ihres Heizsystems ein. Der Hybridmanager
„entscheidet“ abhängig von der eingestellten Regelungsstrategie, ob die
Wärmepumpe und/oder der konventionelle Wärmeerzeuger die Wärme bereitstellen
soll. Das EMS plus Regelsystem sperrt oder gibt den konventionellen
Wärmeerzeuger dann dafür frei. So sind der Wärmeerzeuger und die Wärmepumpe
immer optimal eingestellt.
- Regelgerät Logamatic IMC110 mit elektro- nischem Kesselwasserregler
sowie elektronischem Sicherheitstemperaturbegrenzer, mit Anschlüssen für die
Trinkwassererwärmung sowie einen Heizkreis ohne Mischer. Basiscontroller
BC110 mit den Funktionen Schornsteinfeger- und Notbe- trieb. Bedienung über
Buderus App MyDevice: - Intuitive Bedienung der Heizungsanlage über Internet
- Kontrolle und Änderung von Anlagenparametern - Anzeige Störungsmeldung in
der App Fernüberwachung durch den Heizungsfachmann über das Internetportal
Buderus Connect: - Betriebszustände und Monitorwerte von mehreren Anlagen im
Überblick - Anzeige der aktuellen Störung im Klar- text inklusive einer
Gewichtung der möglichen Problemlösungen - Status von Heizung und Warmwasser
ermöglicht die Einschätzung der Dringlichkeit eines Serviceeinsatzes -
Ausgewählte Anlagenparameter aus der Ferne optimieren Zur Nutzung ist eine
Verbindung mit dem Internet erforderlich

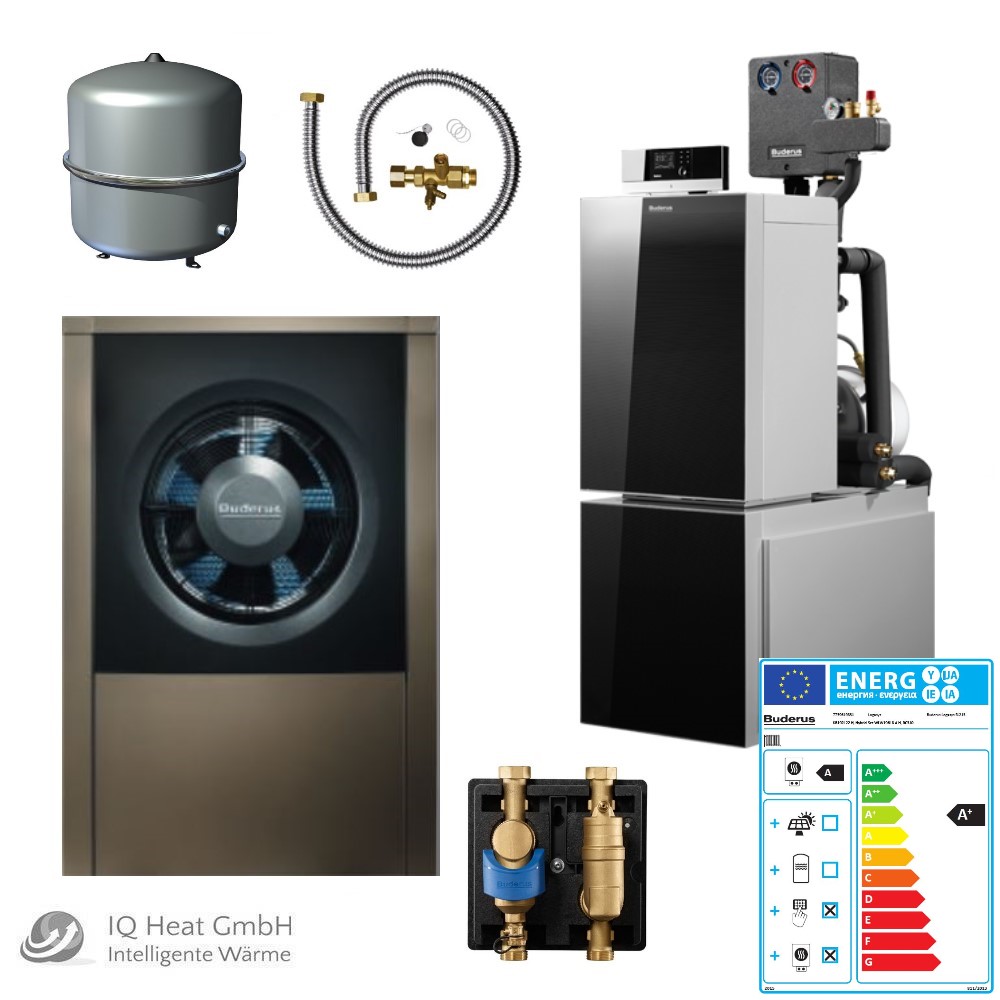

Lieferumfang:
- Buderus Gas-Brennwertkessel Logano plus KB192i-22
-
Logatherm WLW196i-6 AH, Luft-Wasser-Wärmepumpe
- Warmwasserspeicher Logalux L160.3 in liegender, zylindrischer
Stahlblechausführung
- Hybridgruppe HF-Set HYC25 zum Anschluss an den KB192i
- System-Bedieneinheit RC310 mit Außenfüh- ler für das Regelsystem
Logamatic EMS plus
- Kesselsicherheits-Set BSS
- Gashahn
- Kessel-Speicher-Verbindungsleitungen mit Hocheffizienzpumpe und
Aufstellblech
- Membran-Ausdehnungsgefäß 35 Liter/1,5 bar
- Anschluss-Set AAS
- Warmwasser-Temperaturfühler
- Kesselanschluss-Set BCS29
- Heizkreis-Schnellmontage-Set HS25
- Abscheidergruppe MSL25
- Modul HM200
- Rohrbegleitheizung 3 m
- Installationspaket INPA
- Abdeckhaube für INPA 4-8 AR
- Isolierung T-Stücke 15-40 kW
- Befestigungs-Set ODU Luft/Wasser
- Verbindungsleitungs-Set EMS Module 550
Installation:
- Die Montage (Gas/Wasser) sowie die Erstinbetriebnahme und die Wartung
dieses Gerätes dürfen nur von einem SHK-Anlagenmechaniker in Übereinstimmung
mit den gültigen Vorschriften sowie entsprechend dieser Anweisung ausgeführt
werden!
