WOLF Hybrid Paket CHA 07 mit wandh. Puffer 50l
Herstellerteilenummer: 3407178
Beschreibung:
Modulierende, energieeffieziente Ausführung für Heiz- und Kühlbetrieb sowie Warmwasserbereitung auch bei niedrigen Außentemperaturen. Natürliches Kältemittel R290 (Propan) mit niedrigen GWP (3). Vorlauftemperatur bis zu 70C im reinen WP-Betrieb für sicheren Schutz vor Legionellen. Entsprechend den gültigen
Normen und Sicherheitsvorschriften ausgeführt. EHPA-zertifiziert, Smart-Grid-Ready-,
hybridfähig für ökol. oder ökonomischen Betrieb. Außeneinheit: Stabile
Gehäusekonstruktion, UV-beständig. Stufenlose, elektr. Leistungsregelung mit
Inverter-Technik für effizienten Teillastbetrieb mit hohem Modulationsbereich.
Komponenten schalldämmend in EPP-Kern gebettet. Für Heiz- und Kühlbetrieb zwei
separat voneinander unabhängig elektronisch gesteuerte Expansionsventile für
hohen COP. Strömungsoptimierter Rippenrohr-Verdampfer mit im Gehäuse
integrierten Metallschutzgitter, aus Kupferrohr mit aufgepressten
Aluminiumlamellen und hydrophober Schutzbeschichtung für längere Laufzeiten ohne
Abtaubedarf. Wärmegedämmter Plattenwärmetauscher (Edelstahl 1.4301) als
Verflüssiger. Vorlauf- und Rücklaufsensoren im Gerät integriert. Hydraulischer
und el. Anschluss unter- und rückseitig zubehörlos möglich. Hohe JAZ durch
optimierte Verdampferleistung und EC-Axialventilator im Eulenflügeldesign mit
Ventilatorschutzgitter nach DIN EN 13857 für optimalen Schutz auch von
Kleinkindern. Aufstellung der Außeneinheit und Sicherheitsabstände gemäß der
WOLF Montage- und Bedienungsanleitung. Kältekreis nach Druckgeräte Richtlinie
2014/68/EU mit hermetisch gekapseltem Scroll-Verdichter. Nachtbetrieb und
Schallentkopplung. Heizbetrieb: max. Heizwassertemp. von 75C mit E-heizelement.
Entsprechend den gültigen Normen und Sicherheitsvorschriften ausgeführt.
Außeneinheit Aufstellung auf Boden oder Boden- bzw. Wandkonsole. Vor- und
Rücklaufleitung zwischen Außen- und Inneneinheit bauseits. Verdampferabtauung
über Kreislaufumkehr. Inneneinheit: Hoch-effizienzumwälzpumpe EEI<0,21 für
Heizkreis und WW-Betrieb integriert. Spreizungsregelung über Pumpendreh-zahl.
3-Wege-Umschaltventil für Heiz-/Kühl-/Warmwasserbetrieb. Integr.
Wärmemengenzähler nach BAFA mittels Durchflusssensor. Bedarfs-gerecht geregeltes
Elektroheizelement mit 9 kW (400V) im Durchlaufprinzip. Warnmeldung bei
niedrigem Wasserdruck durch Heizwasserdrucksensor. Inneneinheit gedämmt inkl.
Heizkreissicherheitsventil 3 bar mit Kunst-stoffablaufschlauch (Innen-DM 19 mm),
manuellem Entlüfter und analogem Druckmanometer. Regler mit Steuer- und
Überwachungsorganen der ges. WP. Eingänge der Regelung Inneneinheit: eBUS,
Speicherfühler, Außenfühler, S0-Schnittstelle/ EVU/ Smart Grid/ PV-Anhebung, 3
parametrierbare Eingänge z.B. für Sammlerfühler/ Taupunktwächter/ Externe
Ansteuerung 0-10V. Ausgänge: Externe Heizkreispumpe, Anforderung 2.
Wärmeerzeugers, Ext. 3-Wege-Umschaltventil für den Kühlbetrieb,
Zirkulationspumpe, 3 parametrierbare Ausgänge. Bedienmodul BM-2 oder AM in
Inneneinheit integrierbar. Vorbereitet für WOLF Link home zur Kommunikation per
Smartset App und Web. Hydraulische Anschlüsse DN28 (Glattrohr). Montage der
Inneneinheit wandhängend mit Einhängewinkel. Optional mittels Gerätekonsole auch
an der Decke oder auf dem Boden möglich. Alternativ vollständig integriert im
Komplettpaket WOLF Wärmepumpencenter CHC.

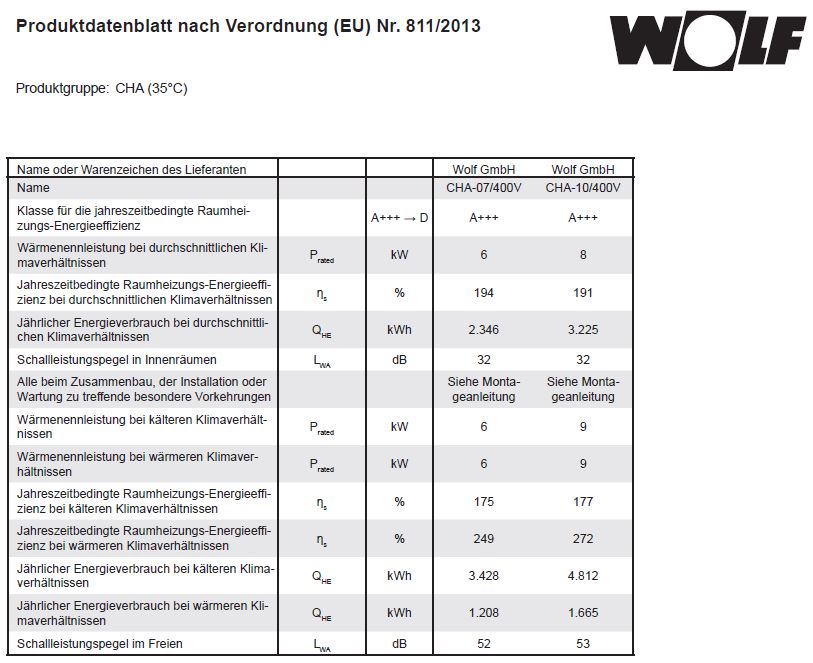

Technische Daten:
- Wärmepumpenart Luft / Wasser Monoblock Konformität CE
- Abmessungen: (BxHxT) incl. Füße, incl. Fronttüren:
Außeneinheit 1286x979x586
Inneneinheit 440x790x340
- Gewicht:
Außeneinheit 152kg
Inneneinheit 27kg
- Kältekreis
Kältemitteltyp/GWP R290/3
Füllmenge/CO2eq 3,1/0,009kg/t
Kältemittelöl PZ46M
Füllmenge Kältemittelöl 900ml
- Kompressor-Typ Scroll
- Heizleistung/COP bei Nennleistung nach EN14511:
A2/W35: 4,9/4,1
A7/W35: 4,7/5,3
A10/W35: 2,9/5,9
A-7/W35: 6,9/3,0
- Leistungsbereich bei:
A2/W35 kW 1,9-7,0
A7/W35 kW 2,2-7,0
A-7/W35 kW 1,6-6,9
- Kühlleistung / EER bei (Nennleistung nach EN14511)
A35/W18: 5,0/6,0
A35/W7: 3,5/4,0
- Leistungsbereich Verdichter bei A35/W18: 2,3 - 7,0
- Schall Außeneinheit A7/W55 (in Anlehnung an EN 12102/EN ISO 9614-2)
- Schallleistungspegel: bei Nenn-Wärmeleistung (ErP) 52dB(A)
Tag max. 58dB(A)
im reduziertem Nachtbetrieb 49dB(A)
- Schalldruckpegel im reduziertem Nachtbetrieb(in 3m Entfernung, frei
aufgestellt) 32dB(A)
- Einsatzgrenzen Temperatur Betriebsgrenzen:
Heizbetrieb +15 bis +70C
Kühlbetrieb +7 bis +30C
- max. Heizwassertemperatur mit E-Heizung 75°C
Luft Heizbetrieb min/max -22/+40C
Luft Kühlbetrieb min/max +10/+45C
- Heizwasser Mindestvolumenstrom für Abtauung 20l/min
Restförderhöhe bei min. Volumenstrom für Abtauung 610mbar
- maximaler Betriebsdruck Heizkreis 3bar
Wärmequelle Luftvolumenstrom im Nennbetriebspunkt 3.300m3/h
- Anschlüsse
Inneneinheit: Vorlauf von Außeneinheit/H
eizung/Warmwasser 28 x 1
Außeneinheit: Vorlauf/Rücklauf G5/4" IG
Kondensatwasseranschluss 50DN
- Elektrik Außeneinheit
Netzanschluss / Absicherung Steuerspannung 1NPE, 230VAC, 50Hz / 16A (B)
Leistungsaufnahme Standby 13W
Leistung/Strom/cos(A7/W35) 509W/2,2A/0,8
max. Leistungsaufnahme Verdichter innerhalb der Einsatzgrenzen 3,7kW
max. Verdichterstrom innerhalb der Einsatzgrenzen 9,6A
Maximale Anzahl Verdichterstarts pro Stunde 6
- Schutzart Außeneinheit IP 24
- Elektrik Inneneinheit
Netzanschluss / Absicherung Ausseneinheit 3PE
- Elektroheizelement 400VAC,50Hz/20A(B)
Steuerspannung 1NPE,230VAC,50Hz/16A(B)
Leistungsaufnahme Elektroheizelement 9kW
Heizkreispump/Standby 3-75W/2W
Maximale Stromaufnahme Elektroheizelement (9kW) A 13 (400VAC)
Schutzart Inneneinheit IP 20

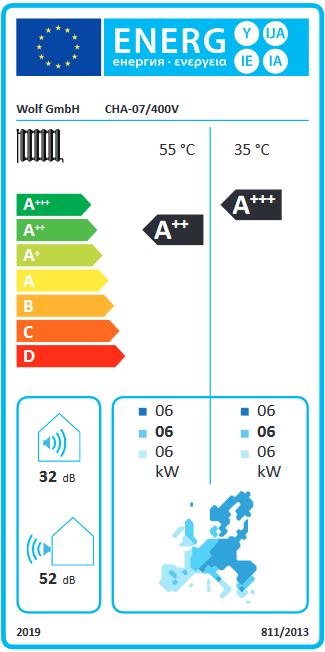

- Spektrum: A+++ -> G
- Energieeffiezienzklasse: A+++
DEBE Bomber 50 C für Wärmepumpensysteme:

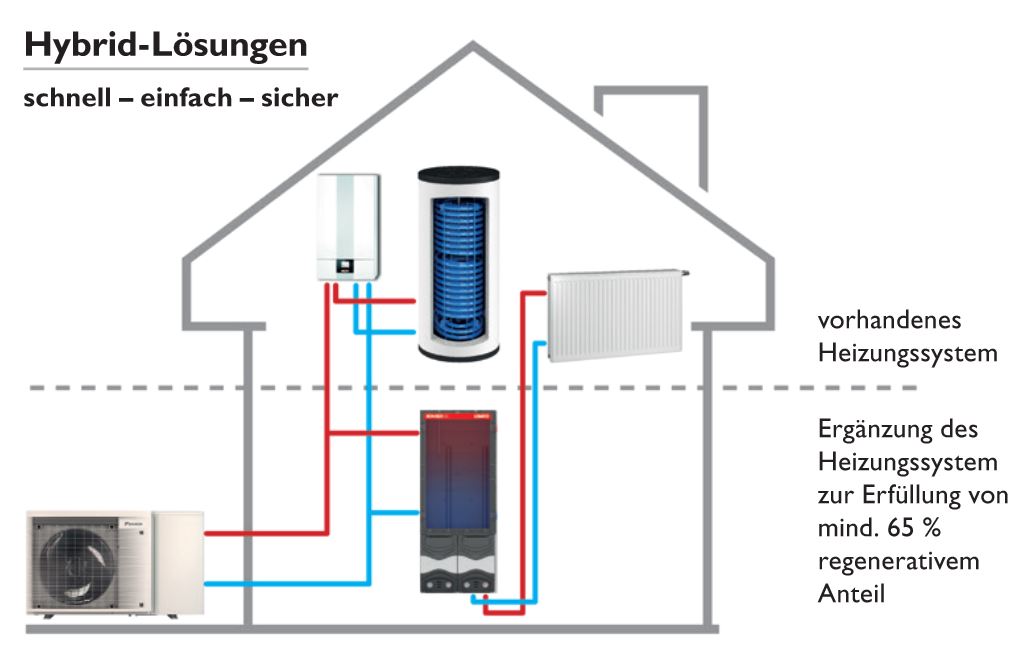

Pufferspeicher in Wärmepumpensystemen dienen dazu, überschüssige Wärme zu
speichern und bei Bedarf an das Heizungssystem abzugeben. Die Wärmeerzeugung
wird damit vom Wärmeverbrauch entkoppelt. Zudem besteht die Möglichkeit, weitere
regenerative Energiequellen, wie Photovoltaik, Solarthermie oder Biomasse, zu
erschließen. Ein weiterer Vorteil. Mit einem Pufferspeicher arbeitet die
Wärmepumpenanlage gleichmäßiger, da sie weniger oft ein- und ausschaltet. Das
schont die Technik und sorgt für eine längere Lebenszeit der Anlage. Mit dem

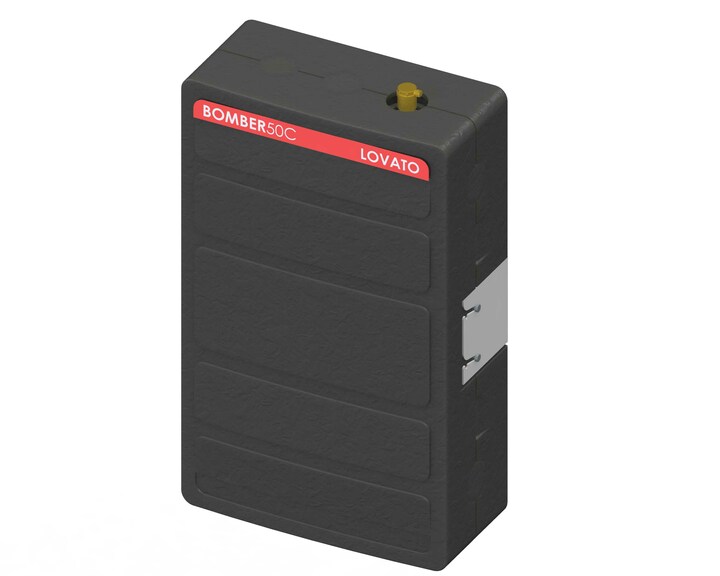

ultraflachen Mini Pufferspeicher Bomber 50 C hat das Unternehmen Lovato, Partner
der DEBE Flow Group GmbH (Limbach-Oberfrohna) ein solches Hybrid-System im
Programm.
Das kompakte, ultraflache Modul (520 x 860 x 240 mm) verfügt über ein
Fassungsvermögen von 50 Liter. Mit ihm lassen sich bis zu zwei Wärmequellen,
beispielsweise Wärmepumpe, Heizkessel oder andere, anschließen. Der Bomber 50 C
übernimmt dabei die Funktion der hydraulischen Weiche und der
Heizkreisverteilung der Heizkreise. Die interne Membrane und die Konfiguration
der Sekundäranschlüsse ermöglichen eine korrekte Flüssigkeitsschichtung. Der für
die Wärmepumpe vorgesehene Anschluss (max. 4,5 m3/h) garantiert eine
vollständige Ausnutzung
des Speichervolumens und steigert die Betriebskontinuität. Wenn es nicht
möglich oder nicht notwendig ist, eine zusätzliche Energiequelle einzubinden,
ist das Modul mit einem Anschluss für die Verbindung eines elektrischen
Widerstands mit bis zu drei kW ausgestattet. Der Mini-Pufferspeicher wird mit
einem automatischen Entlüftungsventil und einem Temperaturfühlerschacht
geliefert. Er ist komplett isoliert und kann sowohl in Heizungs- und
Klimaanlagen eingesetzt werden. Für Korrosionsbeständigkeit sorgt eine
Kataphorese-Oberflächenbehandlung

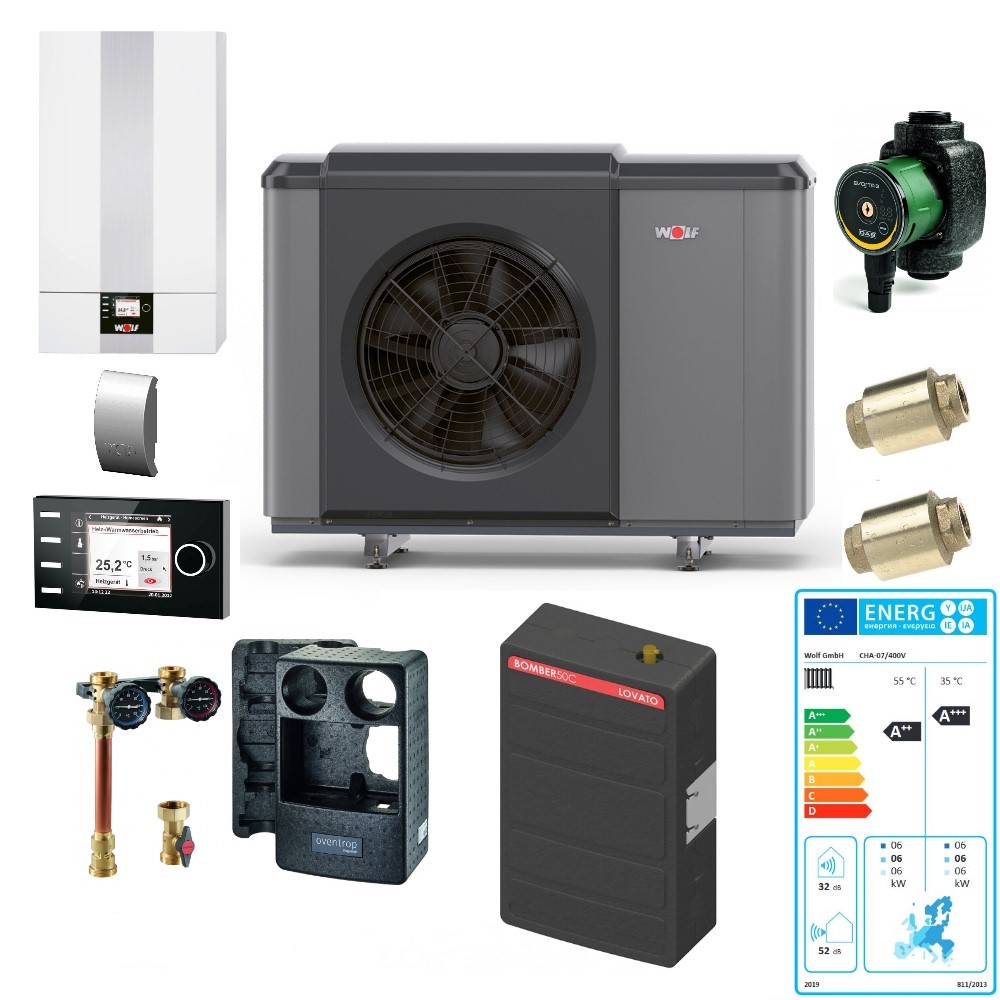

Lieferumfang:
- WOLF Wärmepumpe CHA-Monoblock 07/400V mit E-Heizelement
- WOLF Bedienmodul BM2 mit Außentemperaturfühler
- DEBE Bomber 50 C Puffer / Weiche / Verteilerkombination
- COMFORT Kessel-Anbindesys. Regumat S-180 DN25(1") kurze Bauf. o. Pumpe m. Dämmung
- DAB Elektronisch geregelte Umwälzpumpe EVOSTA 3 60/180 1"
- EUROPA Rückschlagventil VRE 25, PN 25 1" IG, max 110 Grad C., MTR # 0560025
- Montage und Bedienungsanleitung
Installation:
- Für die Installation dieses Gerätes ist ein 400V Starkstromanschluss (Drei-Phasen-Wechselanschluss) notwendig, die Montage (Wasser und Elektroinstallation) sowie die Erstinbetriebnahme und die Wartung dieses Gerätes dürfen nur von einer Elektrofachkraft in Übereinstimmung mit den gültigen Vorschriften sowie entsprechend dieser Anweisung ausgeführt werden!
