Buderus Heizeinsatz HLG217 10 kW Logaflame Kachelofeneinsatz Kamineinsatz Kuppel

Art.Nr.:
153335871
Herst.Nr.:
7736602493
EAN: 4057749422408
Lieferzeit:

ca. 1 Woche

EEK Spektrum: A++ -> G
EEK: a+
a+
a++ g

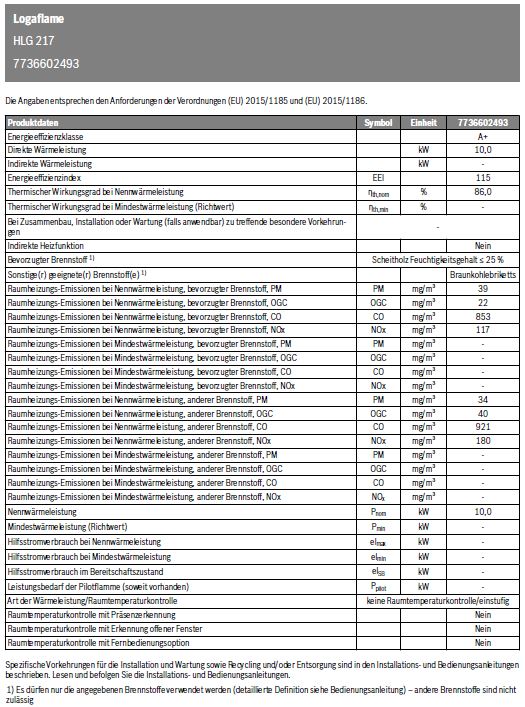

Datenblatt

ab 2.548,00 €*

inkl. 19% MwSt. zzgl. 0.00 € Versand

Produktinformationen "Buderus Heizeinsatz HLG217 10 kW Logaflame Kachelofeneinsatz Kamineinsatz Kuppel"

Buderus Heizeinsatz Logaflame HLG217 - Leistung 10 kW - optional Kuppel + Anbauleisten

Hersteller: 7736602493

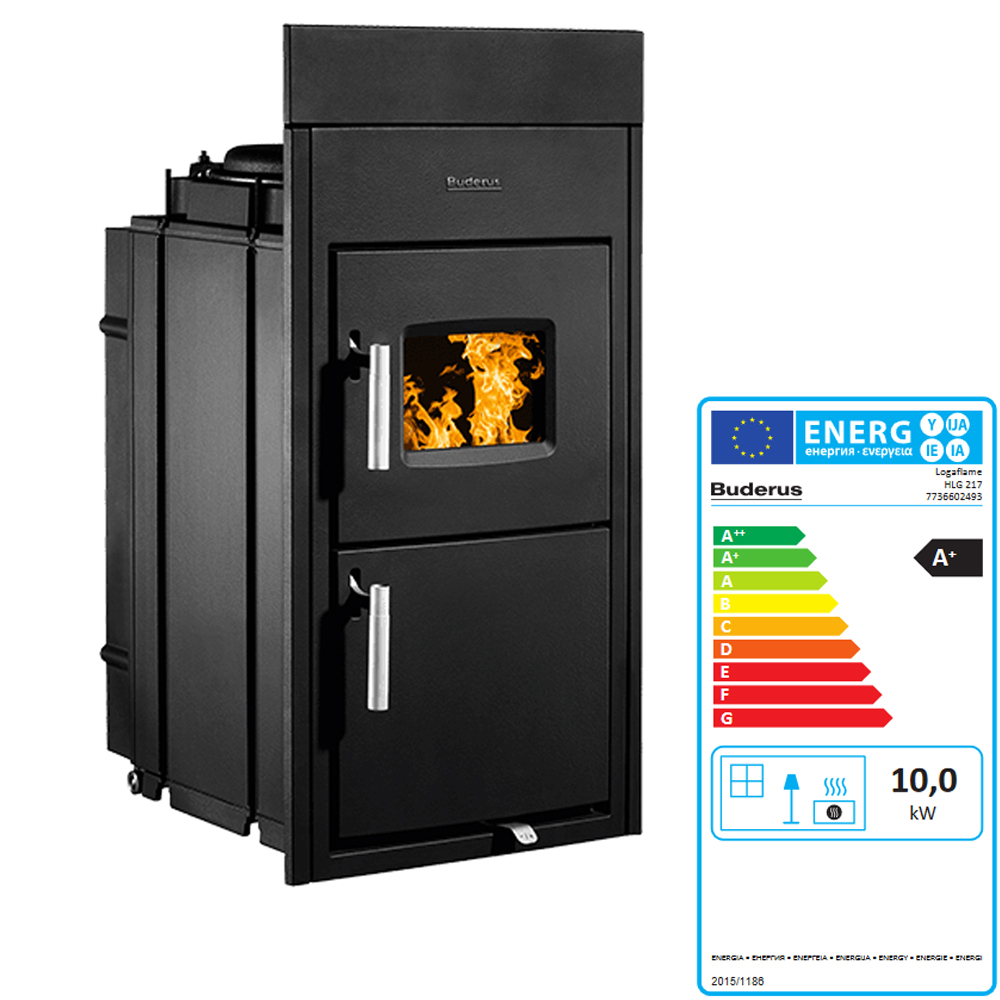

Buderus Festbrennstoff-Heizeinsatz Logaflame HLG217, 10 kW, mit Frontplatte und ohne/mit Kuppel. Festbrennstoff-Heizeinsatz nach DIN EN 13229 für den Einbau in Warmluftöfen mit Rostfeuerung. Für 33 cm Scheitholz und Braunkohlebriketts geeignet. Der Einbau erfolgt immer in Verbindung mit einer Nachheizfläche. Der Heizeinsatz ist besonders geeignet für den Anschluss an keramische Züge. Brennraumauskleidung aus Feuerbeton und Vermiculite sind lose passgenau gesteckt im Feuerraum. Kein Ausmörteln erforderlich. Der Heizeinsatz wird mit einer vormontierten Frontplatte 790 x 420 mm ausgeliefert. Weitere Frontplatten-Abmessungen können über Anbauleisten realisiert werden.
Der Kuppelabgang kann wahlweise waagerecht bzw. senkrecht erfolgen. Der Kuppelabgang-Durchmesser beträgt 145 mm für die waagerechte und senkrechte Kuppel. Zusätzlich steht eine senkrechte Kuppel mit Abgang 180 mm zur Verfügung. Die 2.Stufe der 1.BImSchV wird erfüllt.

Geräteinformation der HLG-Heizeinsätze:

Alle Heizeinsätze, die vom 01.01.1975 bis zum 31.12.1984 eingebaut wurden, sind austauschpflichtig. Genau dafür sind die Logaflame HL...7 Heizeinsätze konzipiert. Die wichtigen Abmessungen der alten Buderus Heizeinsätze wurden dabei beibehalten. Ideal für den Einbau in Kachelofenanlagen, wo sich der Heizeinsatz im Keller, Flur oder Küche befindet. Die Logaflame HL...7 vereinen modernste Technik und klassisches Design. Ausgestattet sind die Heizeinsätze mit zwei Türen: einer Fülltür und einer Aschetür. Die Fülltür besitzt ein kleines Sichtfenster.

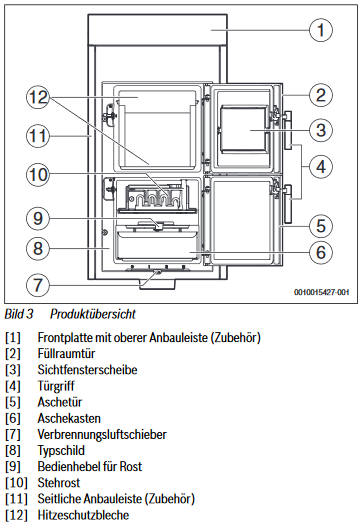

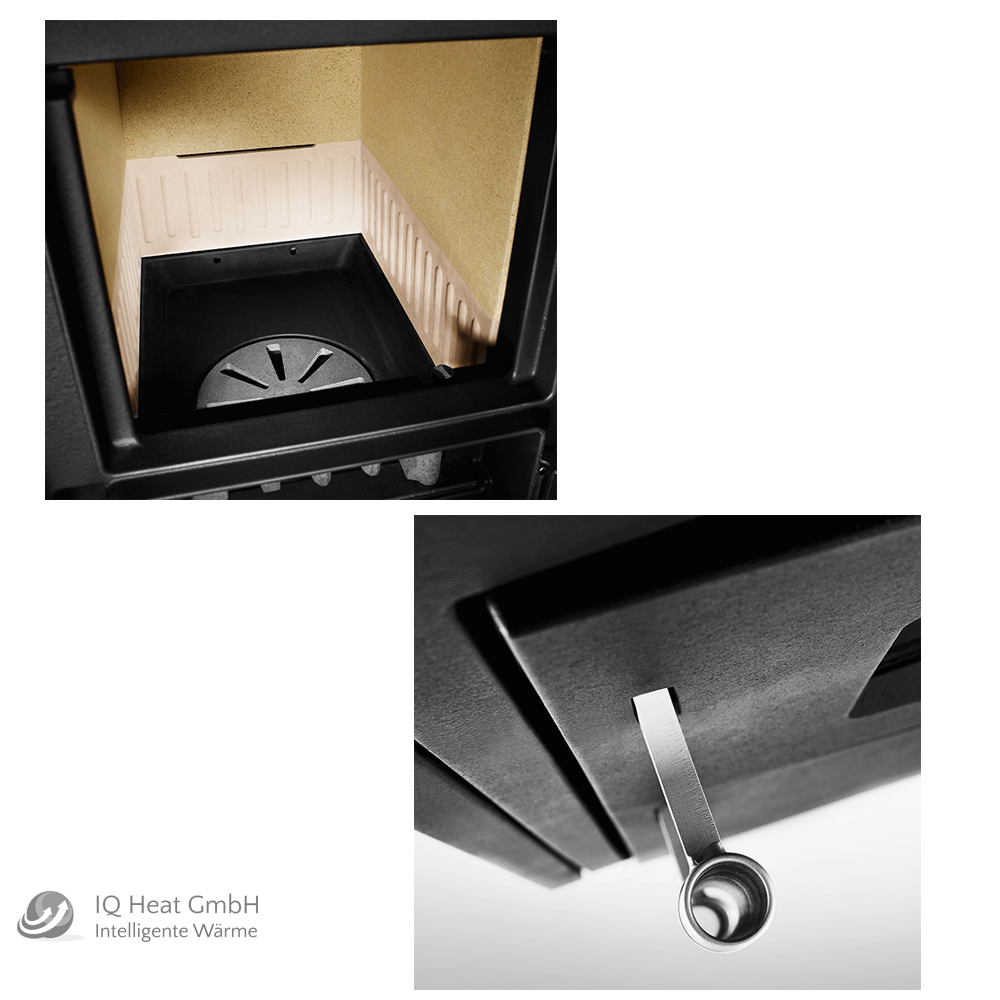

Eine Rostfeuerung mit Rüttelrost und Aschekasten gehört mit zum Gerät. Zugelassen sind die Heizeinsätze für die Brennstoffe Scheitholz, Holzbriketts und Braunkohlebriketts. Selbstverständlich erfüllen alle Logaflame HL...7 die 2. Stufe der 1. BImSchV.

Die Heizeinsätze können an Nachheizflächen aus Stahlblech oder an lange keramische Züge angeschlossen werden. Auch die Kombination mit Ortner-Aufsatzspeicher ist möglich. Für eine einfache und effiziente Bedienung kann der Logamatic TCA200 mit den Heizeinsätzen kombiniert werden.

Technische Daten:

  • Nennwärmeleistung Gesamt: 10 kW
  • Gewicht: 135 kg
  • Abgasstutzen: 145/180 mm
  • Abgastemperatur Holz: 199 C
  • Abgastemperatur BB: 193 C
  • Abgasmassenstrom Holz: 9,7 g/s
  • Abgasmassenstrom BB: 9,8 g/s
  • Notwendiger Förderdruck: 12 Pa
  • Wirkungsgrad Holz: 84 %
  • Wirkungsgrad BB: 84 %
  • Scheitholzlänge: max. 33 cm
  • Abmessungen:
  • Höhe, Stutzen senkrecht: 836 mm
  • Breite: 387 mm
  • Tiefe: 477 mm
  • Landesbauverordnung: CE
  • Die 2.Stufe der 1.BImSchV wird erfüllt
  • Fabrikat: Buderus
  • Buderus-Artikel-Nr.: 7736602493

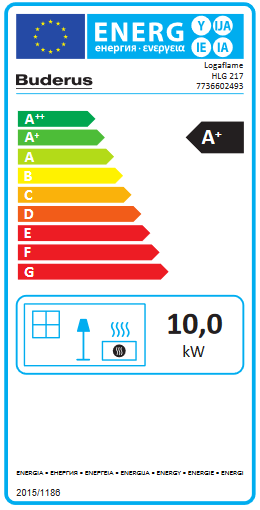

  • Energieeffizienzklasse: A+
  • Energieeffizienzklassen-Spektrum: A++ -> G
  • Direkte Wärmeleistung: 10,0 kW
  • Energieeffizienzindex: 116
  • Abgasnorm: die 2. Stufe der 1. BImSchV wird erfüllt

Technische Daten Kuppel aus Gusseisen:

Für die unterschiedlichsten Einbauvarianten sind folgende Kuppeln erhältlich. Ein besonderer Vorteil ist, dass die Kuppeln stufenlos drehbar gelagert sind. Somit ist auch eine problemlose Befestigung gewährleistet.

  • Kuppelabgang senkrecht, 145 mm, Gewicht ca. 6,5 kg
  • Kuppelabgang senkrecht, 180 mm, Gewicht ca. 6,5 kg
  • Kuppelabgang waagerecht, 145 mm, Gewicht ca. 12,5 kg
  • schwarz lackiert

Technische Daten Set Anbauleisten:

Die Standard-Auslieferung besteht aus einer 790 x 420 mm Frontplatte, die über Anbauleisten auf verschiedene Einbaumaße angepasst werden kann.

Lieferumfang:

  • Buderus Heizeinsatz Logaflame HLG217, 10 kW, mit Frontplatte
  • vormontierte Frontplatte 790 x 420 mm
  • Kuppel optional laut Ihrer Auswahl (ohne, senkrecht oder waagerecht)
  • Anbauleisten optional laut Ihrer Auswahl

Allg. Sicherheitshinweise:

Zur Vermeidung von Körper- und Gesundheitsschäden sind die Montage, Erstinbetriebnahme, Inspektion, Wartung und Instandsetzung von autorisierten Fachkräften (Heizungs- / Sanitärfachbetrieb / Vertragsinstallationsunternehmen) vorzunehmen!

Bestimmungsgemäße Verwendung: Bitte beachten Sie die bei Installation und Montage beiliegende Installations-, Betriebs- und Wartungsanleitungen sowie Produkt-/Systemzulassungen aller Anlagenkomponenten. Bei Wärmeerzeugern ist es zum Beispiel regelmäßig der Fall, dass allein für diese Heizung zugelassene Abgastechnik zur Verwendung gelangen darf. Zur bestimmungsgemäßen Verwendung gehört gleichsam die Einhaltung der ebenfalls in o.g. Unterlagen enthaltenen Inspektions- und Wartungsbedingungen.

Elektrische Heizgeräte sowie Durchlauferhitzer mit Starkstromanschluß (400V) dürfen nur durch jeweiligen Netzbetreiber oder durch ein in das Installateurverzeichnis des Netzbetreibers eingetragenes Installationsunternehmen installiert werden!

Elektrogeräte mit Drei-Phasen-Wechselstrom-Anschluss (3~/400V) und "nicht-steckerfertigen Geräten" sind von einem Fachbetrieb zu installieren. Geräte mit einer Nennleistung von mehr als 12 kW müssen vor der Erstinstallation eine Zustimmung vom Netzbetrieber erhalten.

Installation, Inspektion, Wartung und Instandsetzung von Gasgeräten sowie Gaseinstellungen darf nur ein Fachhandwerker durchführen!
