Buderus Heizeinsatz Logaflame HLS117 - Leistung 8 kW
Buderus Festbrennstoff-Heizeinsatz Logaflame HLS117, 8 kW, mit Frontplatte und ohne Kuppel. Festbrennstoff-Heizeinsatz nach DIN EN 13229 für den Einbau in Warmluftöfen mit Rostfeuerung. Für 25 cm Scheitholz und Braunkohlebriketts geeignet. Der Einbau erfolgt immer in Verbindung mit einer Nachheizfläche. Der Heizeinsatz ist besonders geeignet für den Anschluss an keramische Züge. Brennraumauskleidung aus Feuerbeton und Vermiculite sind lose passgenau gesteckt im Feuerraum. Kein Ausmörteln erforderlich. Der Heizeinsatz wird mit einer vormontierten Frontplatte 790 x 420 mm ausgeliefert. Weitere Frontplatten-Abmessungen können über Anbauleisten realisiert werden.
Der Kuppelabgang kann wahlweise waagerecht bzw. senkrecht erfolgen. Der Kuppelabgang-Durchmesser beträgt 145 mm für die waagerechte und senkrechte Kuppel. Zusätzlich steht eine senkrechte Kuppel mit Abgang 180 mm zur Verfügung. Die 2.Stufe der 1.BImSchV wird erfüllt.
Geräteinformation der HLS-Heizeinsätze:
Alle Heizeinsätze, die vom 01.01.1975 bis zum 31.12.1984 eingebaut wurden, sind austauschpflichtig. Genau dafür sind die Logaflame HL...7 Heizeinsätze konzipiert. Die wichtigen Abmessungen der alten Buderus Heizeinsätze wurden dabei beibehalten. Ideal für den Einbau in Kachelofenanlagen, wo sich der Heizeinsatz im Keller, Flur oder Küche befindet.

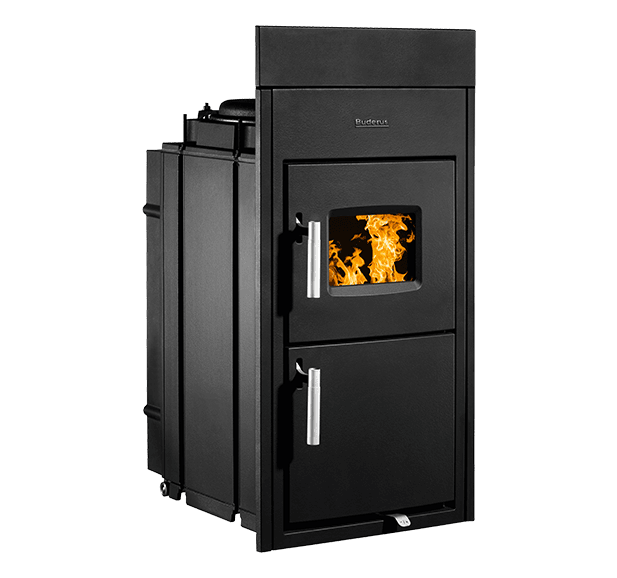

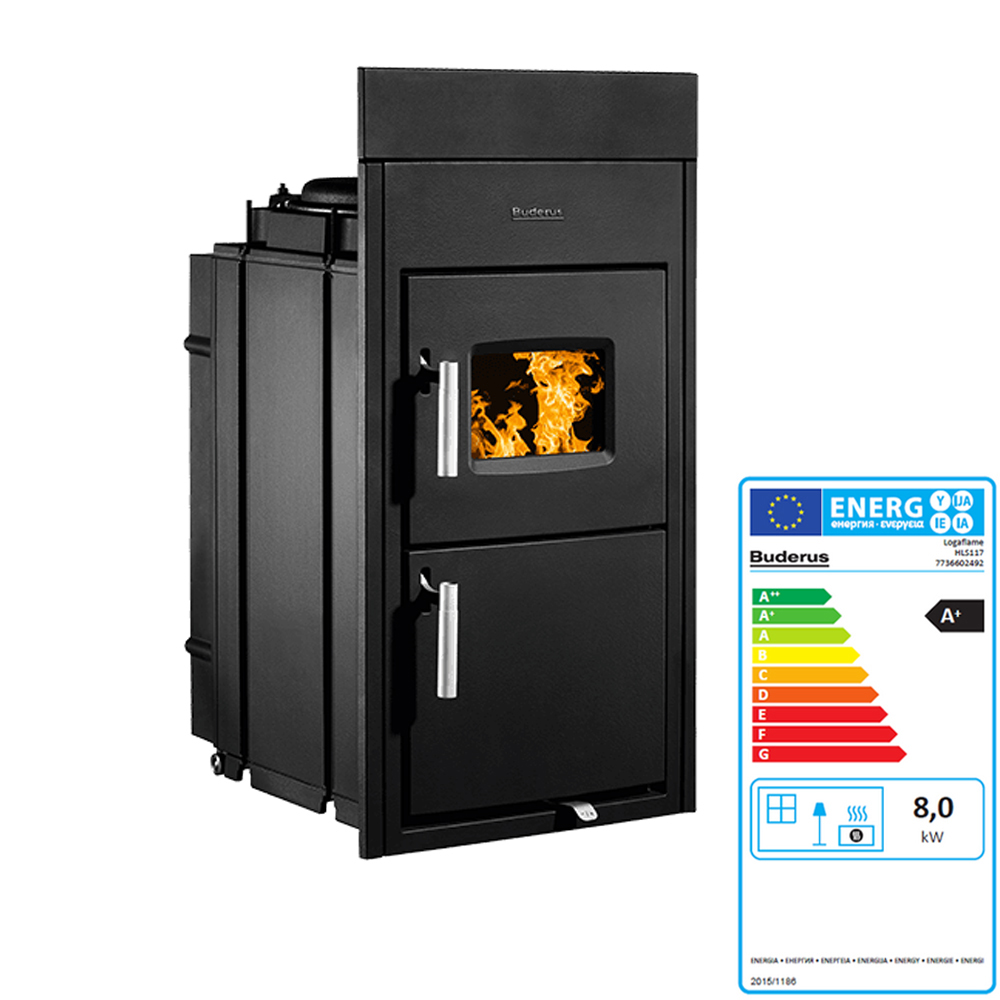

Die Logaflame HL...7 vereinen modernste Technik und klassisches Design. Ausgestattet sind die Heizeinsätze mit zwei Türen: einer Fülltür und einer Aschetür. Die Fülltür besitzt ein kleines Sichtfenster.

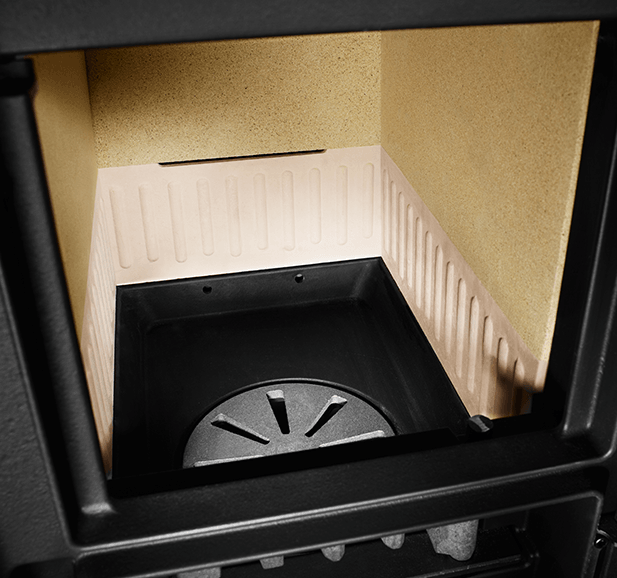

Eine Rostfeuerung mit Rüttelrost und Aschekasten gehört mit zum Gerät. Zugelassen sind die Heizeinsätze für die Brennstoffe Scheitholz, Holzbriketts und Braunkohlebriketts. Selbstverständlich erfüllen alle Logaflame HL...7 die 2. Stufe der 1. BImSchV.
Die Heizeinsätze können an Nachheizflächen aus Stahlblech oder an lange keramische Züge angeschlossen werden. Auch die Kombination mit Ortner-Aufsatzspeicher ist möglich. Für eine einfache und effiziente Bedienung kann der Logamatic TCA200 mit den Heizeinsätzen kombiniert werden.
Zum umfangreichen Zubehör gehören Verbrennungsluftstutzen für den Anschluss an eine externe Verbrennungsluftleitung sowie Anbauleisten und Kuppeln (Abgasstutzen).

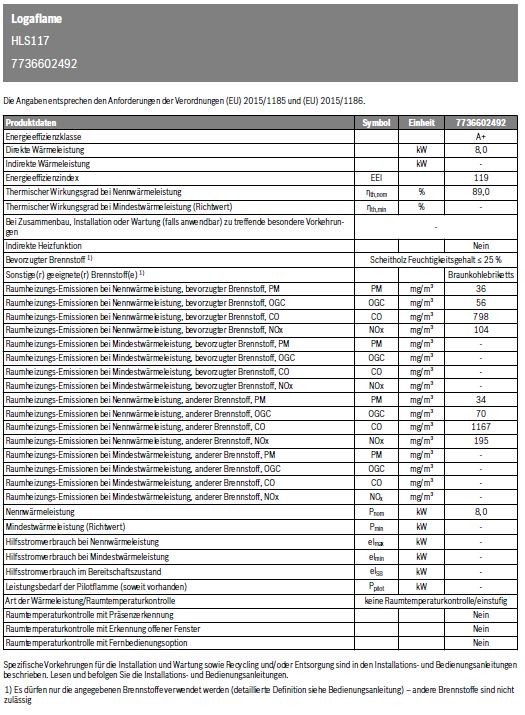

Technische Daten:
- Nennwärmeleistung Gesamt: 8 kW
- Gewicht: 128 kg
- Abgasstutzen: 145/180 mm
- Abgastemperatur Holz: 194°C
- Abgastemperatur BB: 206°C
- Abgasmassenstrom Holz: 7 g/s
- Abgasmassenstrom BB: 10,8 g/s
- Notwendiger Förderdruck: 12 Pa
- Wirkungsgrad Holz: 84 %
- Wirkungsgrad BB: 83 %

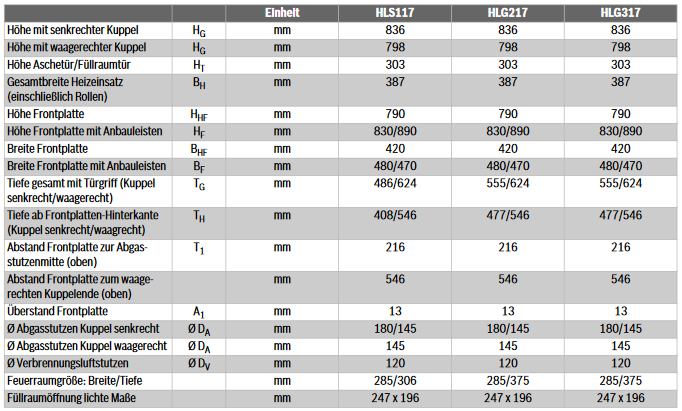

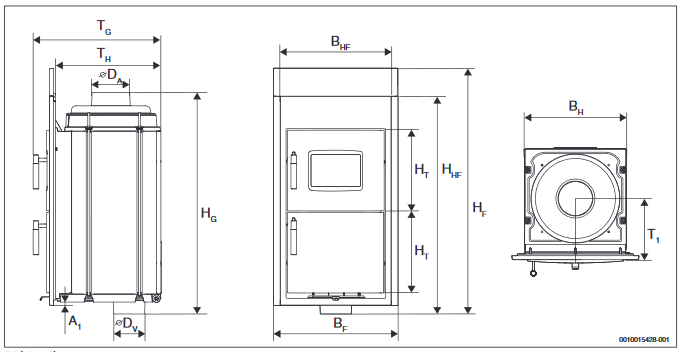

- Abmessungen:
Höhe, Stutzen senkrecht: 836 mm
Breite: 387 mm
Tiefe: 408 mm
- Landesbauverordnung: CE
- Die 2.Stufe der 1.BImSchV wird erfüllt
- Fabrikat: Buderus
- Buderus-Artikel-Nr.: 7736602492

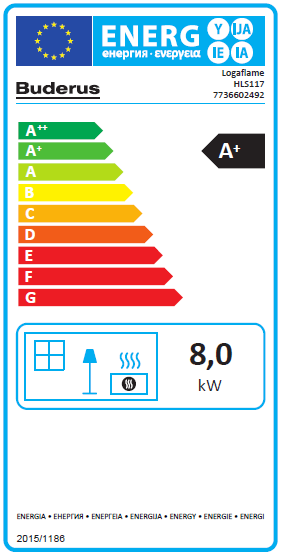

- Energieeffizienzklasse: A+
- Energieeffizienzklassen-Spektrum: A++ -> G
- Direkte Wärmeleistung: 8,0 kW
- Energieeffizienzindex: 119
Technische Daten Kuppel aus Gusseisen:
Für die unterschiedlichsten Einbauvarianten sind folgende Kuppeln erhältlich. Ein besonderer Vorteil ist, dass die Kuppeln stufenlos drehbar gelagert sind. Somit ist auch eine problemlose Befestigung gewährleistet.
- Kuppelabgang senkrecht, 145 mm, Gewicht ca. 6,5 kg
- Kuppelabgang senkrecht, 180 mm, Gewicht ca. 6,5 kg
- Kuppelabgang waagerecht, 145 mm, Gewicht ca. 12,5 kg
- schwarz lackiert
Technische Daten Set Anbauleisten:
Die Standard-Auslieferung besteht aus einer 790 x 420 mm Frontplatte, die über Anbauleisten auf verschiedene Einbaumaße angepasst werden kann.
Lieferumfang:
- Buderus Heizeinsatz Logaflame HLS117, 8 kW, mit Frontplatte
- vormontierte Frontplatte 790 x 420 mm
- Kuppel optional laut Ihrer Auswahl (ohne, senkrecht oder waagerecht)
- Anbauleisten optional laut Ihrer Auswahl
WEEE-Reg.-Nr.: DE 69542401
