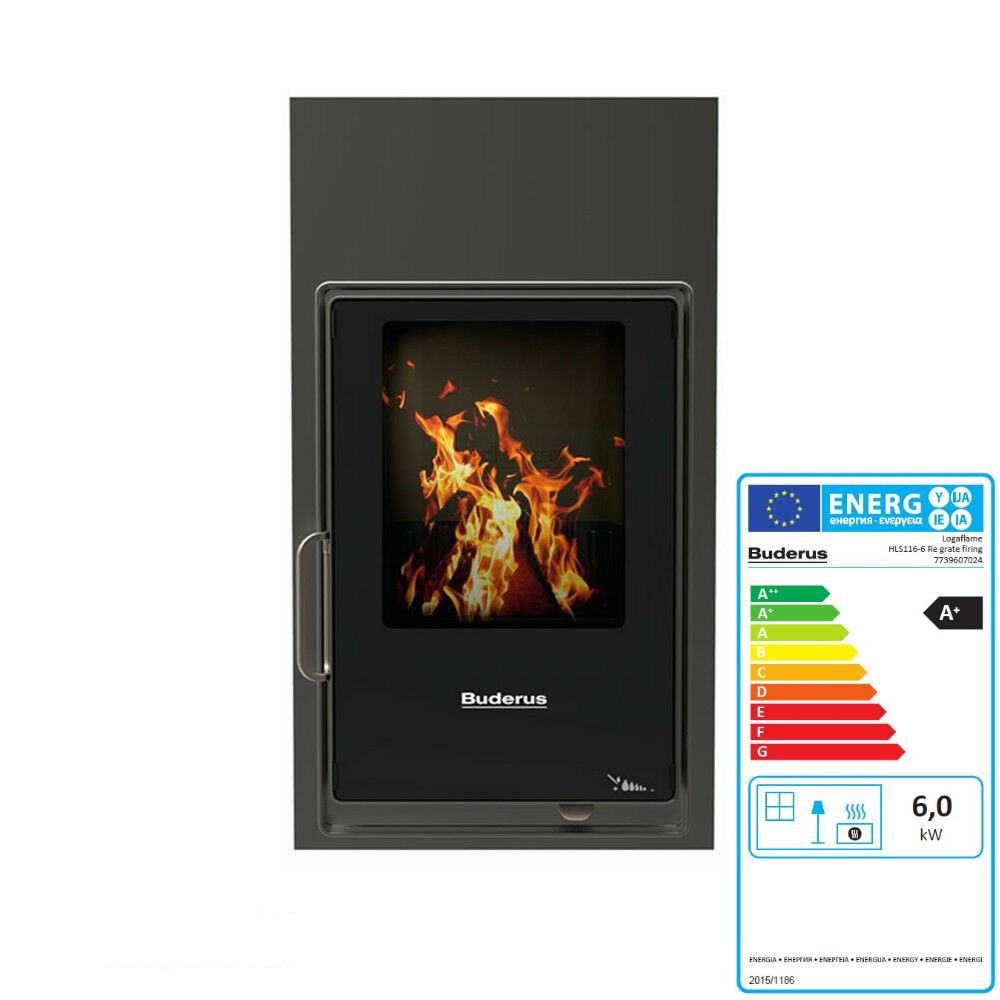

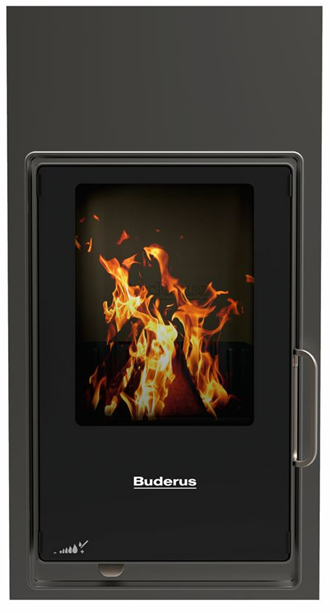

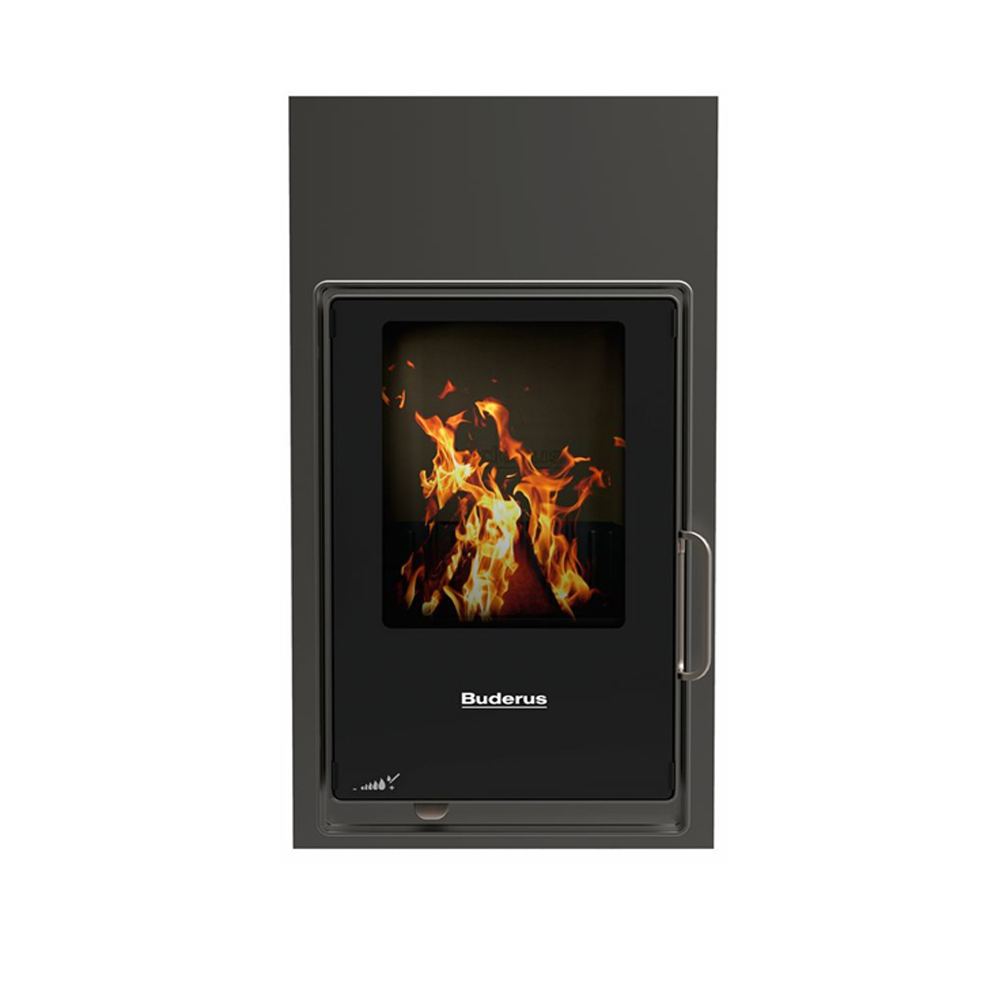

Buderus Heizeinsatz HLS116 - Leistung: 6 KW Rostfeuerung Türanschlag rechts
Herstellerteilenummer:
7739607024
Beschreibung:

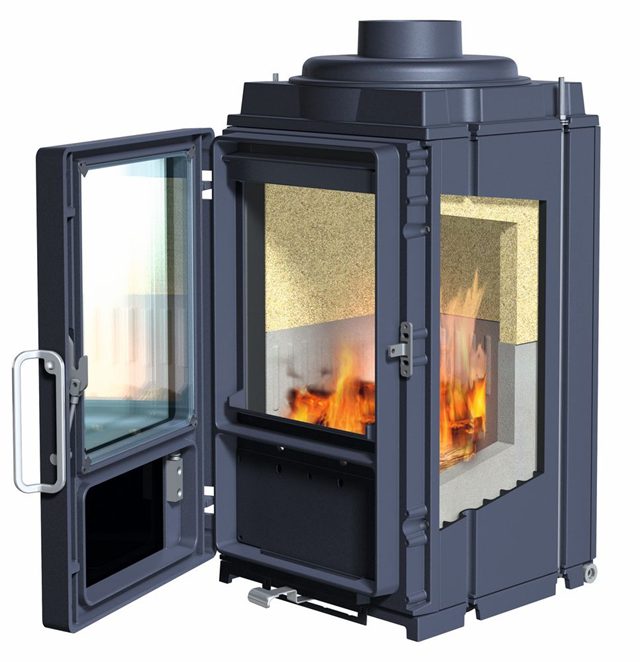

Holzbrand-Heizeinsatz nach DIN EN 13229 für den Einbau in Warmluftöfen mit
Rostfeuerung. Der Einbau erfolgt immer in Verbindung mit einer Nachheizfläche.
Brennraumauskleidung aus Feuerbeton und Vermiculite liegt teilweise in mehreren
Verpackungseinheiten im Feuerraum bei. Sie wird über die Feuerraumtür in den
Brennraum passgenau gesteckt ohne auszumörteln. Feuerraumtür mit Türanschlag
rechts ist mit einer großen Sichtfensterscheibe in Doppelverglasung
ausgestattet. Ein Umbau auf Türanschlag links ist nicht möglich. Für den Einbau
in engen Nischen ist der Nischentürgriff (Zubehör) zu verwenden. Wahlweise kann
der Heizeinsatz mit verschiedenen Front- platten oder mit einem Blendrahmen ein-
gebaut werden. Der Kuppelabgang kann wahlweise waagerecht bzw. senkrecht er-
folgen. Der Kuppelabgang-Durchmesser beträgt 145 mm für die waagerechte und
senkrechte Kuppel. Zusätzlich steht eine senkrechte Kuppel mit Abgang 180 mm zur
Verfügung
Produktinformationen:
- Maximale Sicht auf das Holzfeuer durch große Sichtfensterscheibe
- Ideal für den Austausch Ihres alten
Heizeinsatzes durch gleiche Grundflächenabmessungen
- Dank optimierter Feuerraumgeometrie und
Verbrennungsluftführung liegen Schadstoffemissionen deutlich unter den
gesetzlichen Grenzwerten. Die 2.Stufe der 1.BImSchV wird erfüllt
- Durch Doppelverglasung und
Scheibenspülluft bleibt die Sichtfensterscheibe noch sauberer
- Umfangreiches Zubehör erleichtert den
Einbau in vorhandene Kachelöfen und den Neubau von Kachel- oder Putzöfen
- Einfache Bedienung, Regelung der Primär-,
Sekundär- und Scheibenspülluft mit einem Verbrennungsluftschieber
- Türanschlag kann mit linkem oder rechtem
Türanschlag bestellt werden
- Türen mit Doppelverglasung versehen -
dadurch erhöht sich die Feuerraumtemperatur im Inneren. Das führt zu einer
besseren Verbrennung mit niedrigeren Emissionen. Außerdem bleibt die
Sichtfensterscheibe noch sauberer, der Effekt des Systems für die
Scheibenspülluft verstärkt sich.
- Tür selbstschließend, Mehrfachbelegung bei
Schornsteineignung möglich
- Die Kuschelecke vor dem Ofen bleibt, wo
sie ist, weil dank Doppelverglasung die Sicherheitsabstände trotz besonders
großer Sichtfensterfläche nicht vergrößert werden müssen
- Brennraumauskleidung aus Feuerbeton und
Vermiculite passgenau gesteckt, kein ausmörteln mehr erforderlich
- Regelung der Primär-, Sekundär- und
Scheibenspülluft über einen Verbrennungsluftschieber
- Anschluss an eine externe
Verbrennungsluftleitung möglich, Verbrennungsluftstutzen im Zubehörprogramm
- Entsprechend Einbausituation waagerechte
und senkrechte Abgaskuppeln erhältlich
- Frontplatten in drei Abmessungen 895x470
mm, 790x420 mm und 830x470 mm erhältlich
- Blendrahmen schwarz lackiert
- Für den leichteren Einbau sind
Heizeinsätze mit Transportrollen ausgestattet und es kann die
Brennraumauskleidung über die Tür herausgenommen werden
- Mit Hilfe eines Umrüstsatzes können die
Heizeinsätze von Muldenfeuerung auf Rostfeuerung umgerüstet werden, dann
sind die Heizeinsätze für Scheitholz und Braunkohlebrikett geeignet
Technische Daten:
-

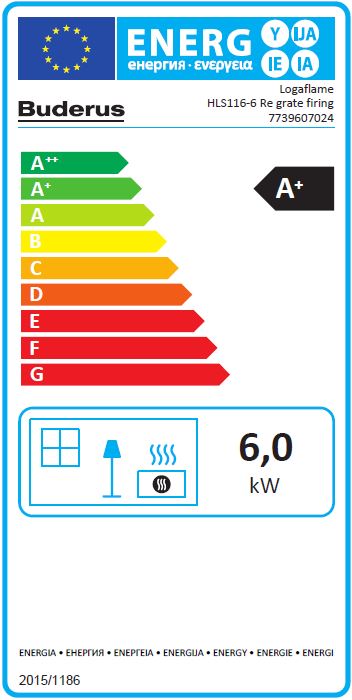

EU-RICHTLINIE FÜR ENERGIEEFFIZIENZ
Energieeffizienzklasse: A+
Energieeffizienzklassen-
Spektrum: A++ -> G
Direkte Wärmeleistung: 6,0 kW
Indirekte Wärmeleistung: 0,0 kW
Energieeffizienzindex: 115
-
-
Nennwärmeleistung Gesamt: 6 kW
-
Wärmeleistung ohne Nachheizfläche: 4,9 kW
-
Gewicht: 124 kg
-
Abgasstutzen: 145/180 mm
-
Abgastemperatur: 154 °C
-
Abgasmassenstrom: 6,7 g/s
-
Notwendiger Förderdruck: 13 Pa
-
Wirkungsgrad: 86 %
-

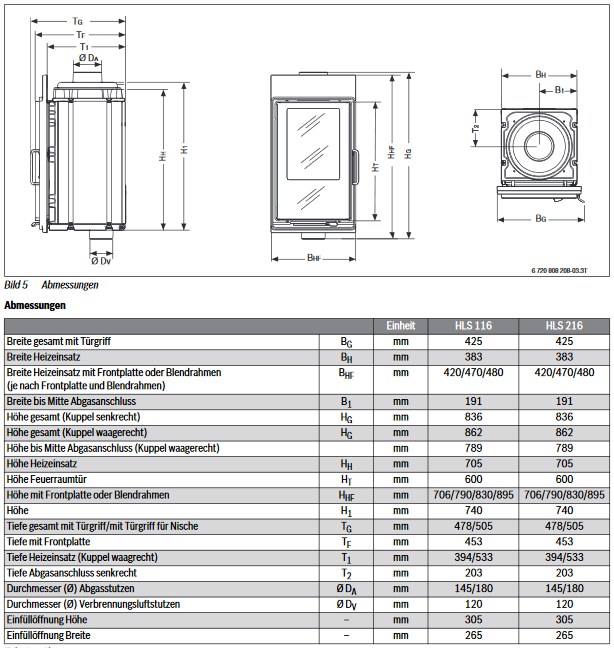

Abmessungen:
Höhe, Stutzen senkrecht: 792 mm
Breite: 387 mm
Tiefe: 395 mm
-
Landesbauverordnung: CE
-
Fabrikat: Buderus
-
Die 2.Stufe der 1.BImSchV wird erfüllt
-
Buderus-Artikel-Nr.: 7739607022
Technische Daten Kuppel aus Gusseisen:
Für die unterschiedlichsten Einbauvarianten sind folgende
Kuppeln erhältlich. Ein besonderer Vorteil ist, dass die Kuppeln stufenlos
drehbar gelagert sind. Somit ist auch eine problemlose Befestigung
gewährleistet.
- Kuppelabgang senkrecht, 145 mm, Gewicht ca. 6,5 kg
- Kuppelabgang senkrecht, 180 mm, Gewicht ca. 6,5 kg
- Kuppelabgang waagerecht, 145 mm, Gewicht ca. 12,5 kg
- Kuppelabgang senkrecht exzentrisch, 145 mm, Gewicht ca. 6,5 kg
- schwarz lackiert
Technische Daten Frontplatte:
- 790 x 420 mm, Gusseisen, schwarz lackiert Gewicht: 9,7 kg
- 830 x 480 mm, Gusseisen, schwarz lackiert Gewicht: 11,5 kg
- 895 x 470 mm, Gusseisen, schwarz lackiert Gewicht: 16,3 kg
Lieferumfang:
- Buderus Logaflame HLS116 6 KW Türanschlag rechts
-
Umrüstsatz Mulde auf Rost
- Kuppel optional laut Ihrer Auswahl ( senkrecht, waagerecht, )
- Frontplatte optional laut Ihrer Auswahl
